Audio 2-, 4-, Oder 6-Kanal-Konfi Guration; Line Out-Anschluss (Hellgrün); Usb 2.0-Anschlüsse 3 Und; Usb 2.0-Anschlüsse 1 Und - Asus M2N4-SLI Handbuch

Audio 2-, 4-, oder 6-Kanal-Konfi guration
Anschluss Kopfhörer
Hellblau
Hellgrün
Rosa
7. USB 2.0-Anschlüsse 3 und 4. Die zwei 4-pol. Universal Serial Bus (USB)-
Anschlüsse nehmen USB 2.0-Geräte auf.
8. USB 2.0-Anschlüsse 1 und 2. Die zwei 4-pol. Universal Serial Bus (USB)-
Anschlüsse nehmen USB 2.0-Geräte auf.
9. Serieller Anschluss (COM port). Dieser 9-pol. COM-Anschluss nimmt
Zeigegeräte und für andere serielle Geräte auf.
10. Koaxialer S/PDIF-Ausgang. Dieser Anschluss verbindet über ein koaxiales
S/PDIF-Kabel mit externen Audiogeräten.
11. PS/2-Tastaturanschluss (lila). Hier können Sie eine PS/2-Tastatur
anschließen.

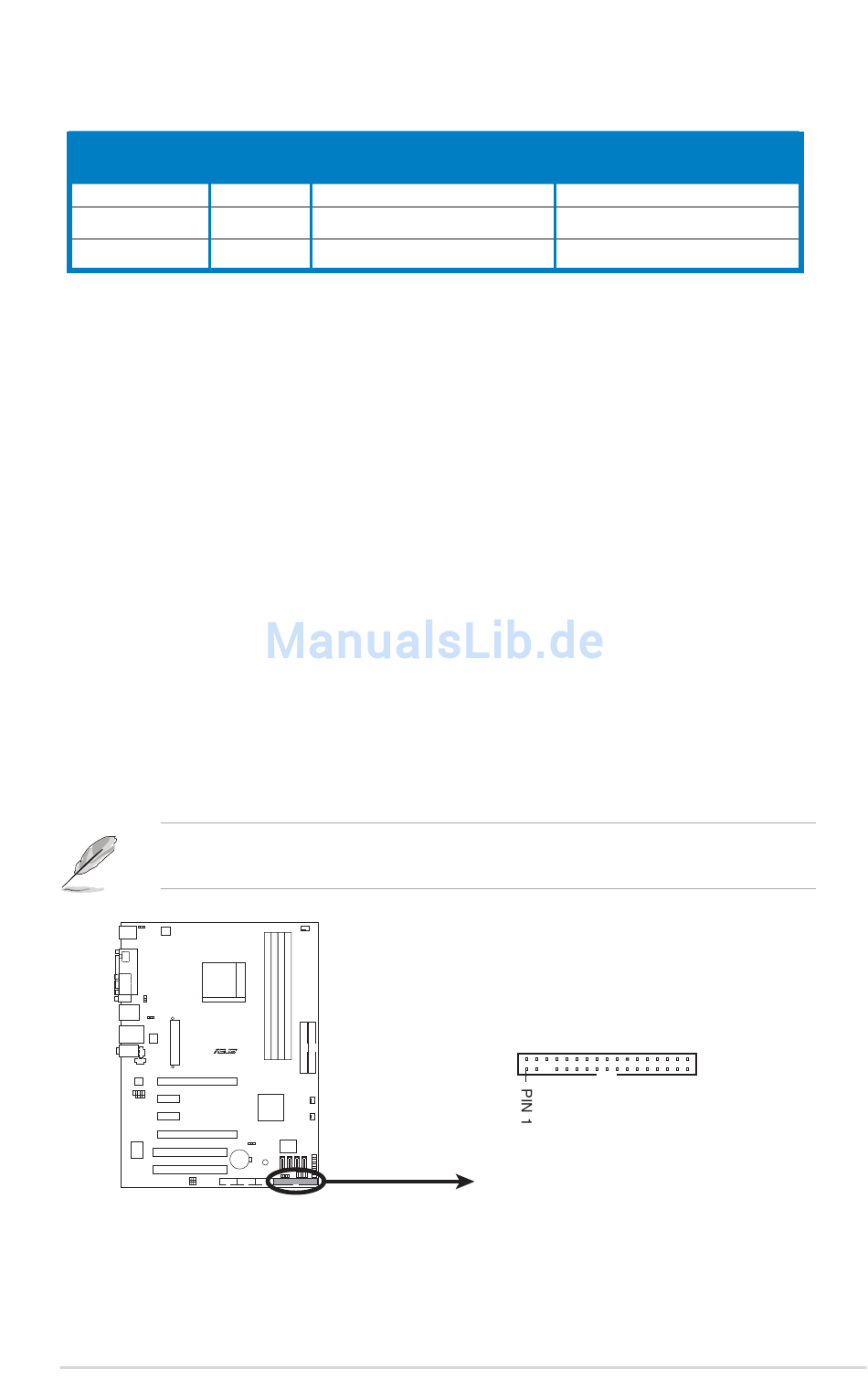

2.7.2 Interne Anschlüsse
1.

Diskettenlaufwerksanschluss (34-1 pol. FLOPPY)

Dieser Anschluss nimmt das beigelegte Diskettenlaufwerk (FDD)-Signalkabel auf.
Verbinden Sie ein Ende des Kabels mit diesem Anschluss und dann das andere
Ende mit dem Signalanschluss an der Rückseite des Diskettenlaufwerks.
Pol 5 entfällt am Anschluss, um eine falsche Kabelverbindung bei der
Verwendung eines FDD-Kabels mit bedecktem Pol 5 zu vermeiden.
M2N4-SLI

M2N4-SLI Diskettenlaufwerksanschluss

ASUS M2N4-SLI
2-Kanal
Line In
Hinterer Lautsprecherausgang
Line Out
Front-Lautsprecherausgang Front-Lautsprecherausgang
Mic In
R
4-Kanal
Hinterer Lautsprecherausgang
Mic In
FLOPPY
HINWEIS: Richten Sie die rote Markierung
des Flachbandkabels auf PIN 1 aus.
6-Kanal
Mitte/Subwoofer
2-23
