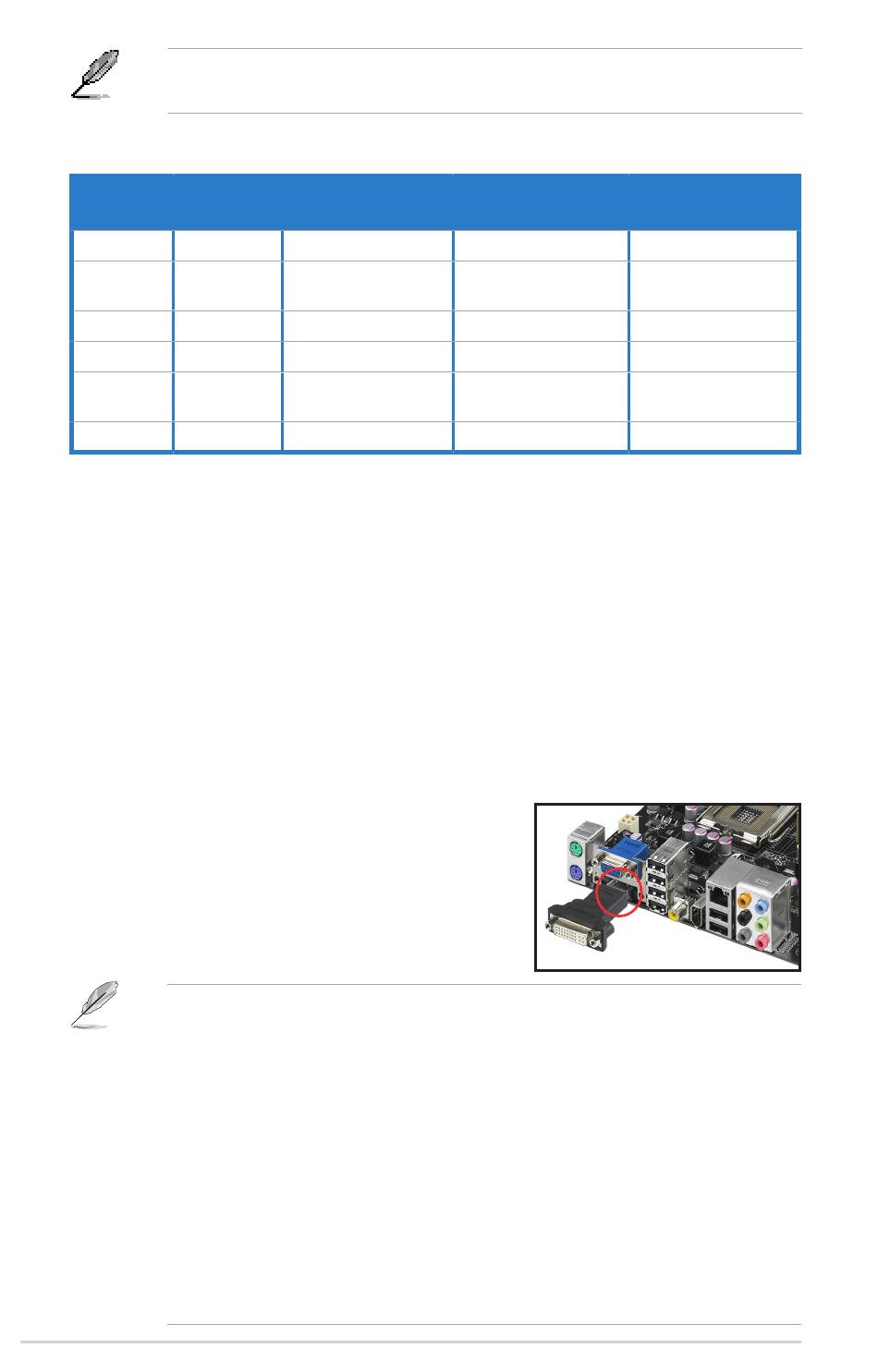

Für die Funktionen der Audio-Ausgänge in 2, 4, 6, oder 8-Kanal-Konfiguration
beziehen Sie sich bitte auf die folgende Audio-Konfigurationstabelle.
Audio 2-, 4-, 6-, oder 8-Kanal-Konfiguration
Anschluss Kopfhörer
Hellblau
Hellgrün
Rosa
Orange
Schwarz
Grau
.
Mikrofonanschluss (rosa). Dieser Anschluss nimmt ein Mikrofon auf.
9.
Seitenlautsprecherausgang (grau). Dieser Anschluss nimmt die
Seitenlautsprecher in einer 8-Kanal-Audiokonfi guration auf.
10. USB 2.0-Anschlüsse 1 und 2. Diese zwei 4-pol. Universal Serial Bus (USB)-
Anschlüsse sind verfügbar um USB 2.0-Geräte zu verbinden.
11. IEEE 1394a-Anschluss. Dieser 6-pol. IEEE 1394-Anschluss bietet eine
Hochgeschwindigkeitsverbindung mit Audio/Videogeräten, Datenspeichergeräten,
anderen PCs und/oder sonstigen tragbaren Geräten.
12. Koaxialer S/PDIF-Ausgang. Dieser Anschluss verbindet über ein koaxiales
S/PDIF-Kabel mit externen Audiogeräten.
13. USB 2.0-Anschlüsse 3-6. Die zwei 4-pol. Universal Serial Bus (USB)-
Anschlüsse nehmen USB 2.0-Geräte auf.
14. HDMI-Anschluss. Dies ist der Anschluss für
eine HD-Multimedia-Schnittstelle (HDMI).
•
•
•
2-24
4-Kanal
2-Kanal
Line In
Line In
Line Out
Front-Lautsprecher-
ausgang
Mic In
Mic In
–
–
Hinterer Lautsprecher-
ausgang
–
Dieses Motherboard wird mit einem Dual-VGA-Ausgang geliefert, welcher
es erlaubt, verschiedene Dinge auf 2 Monitoren zur gleichen Zeit zu sehen,
wenn Sie 2 Monitore je an die beiden VGA und HDMI Ports anschließen.
Mit dem mitgelieferten HDMI-auf-DVI Umschalt-Adapter, kann dieses
Motherboard auch einen DVI-Ausgang unterstützen.
Auf Grund eines Intel
Bildschirmeinstellungen im Menü Auflösungswerte angezeigt, welche der
Monitor nicht unterstützt. Wenn der Nutzer eine solche Auflösung auswählt
wird der Monitor schwarz. Sie können 15 Sekunden warten, so dass das
System zu den originalen Einstellungen zurückkehrt oder Sie können das
System über die F8 Taste im Sicherheitsmodus neu starten. Ändern Sie
im Sicherheitsmodus die Einstellung auf 800x600, starten Sie dann Ihr
System neu und wählen Sie die richtige Einstellung für Ihren Computer.
6-Kanal
Line In
Front-Lautsprecher-
ausgang
Mic In
–
Mitte/Subwoofer
Hinterer Lautsprecher-
ausgang
–
®
VGA-Treiberproblems werden bei den
Kapitel 2: Hardwarebeschreibungen
-Kanal
Line In
Front-Lautsprecher-
ausgang
Mic In
Mitte/Subwoofer
Hinterer Lautsprecher-
ausgang
–
Seitenlautsprecher
