4. CPU-, Gehäuse- und Netzteillüfteranschlüsse
(3-pol. CPU_FAN, 3-pol. PWR_FAN, 3-pol. CHA_FAN)
Die Lüfteranschlüsse unterstützen Lüfter mit 350mA~2000mA (24 W max.)
oder insgesamt 1A~3,48A (41,76 W max.) mit +12V. Verbinden Sie die
Lüfterkabel mit den Lüfteranschlüssen am Motherboard, wobei der schwarze
Leiter jedes Kabels zum Erdungsstift des Anschlusses passen muss.
•
•

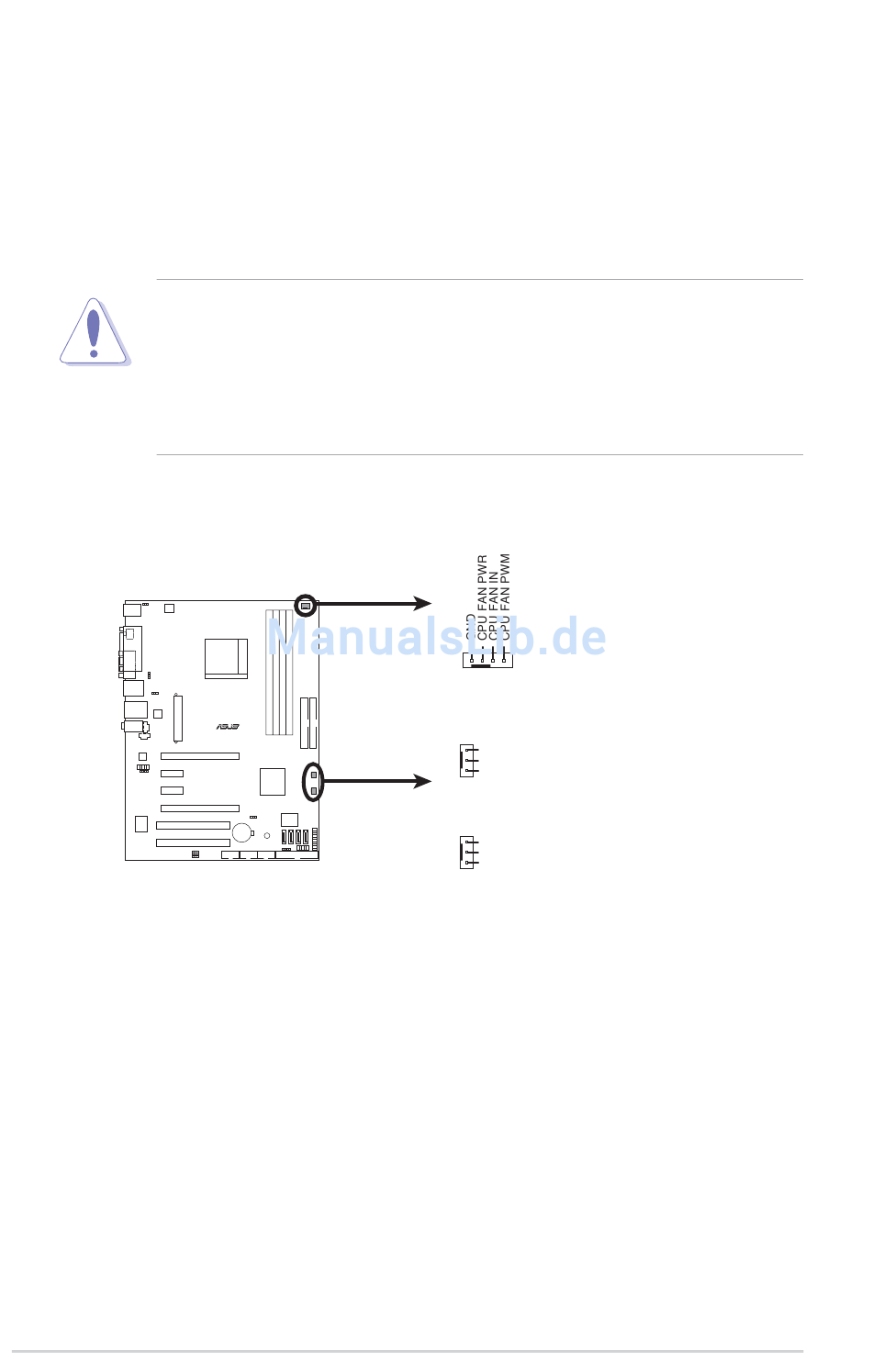

M2N4-SLI Lüfteranschlüsse
2-26
Vergessen Sie nicht, die Lüfterkabel mit den Lüfteranschlüssen zu
verbinden. Eine unzureichende Belüftung innerhalb des Systems kann die
Motherboard-Komponenten beschädigen. Dies sind keine Jumper! Setzen
Sie KEINE Jumpersteckbrücke auf die Lüfteranschlüsse!
Nur die CPU- (CPU_FAN) und Gehäuselüfteranschlüsse (CHA_FAN)
unterstützen die ASUS Q- FAN2-Funktion.
M2N4-SLI
R
CPU_FAN
PWR_FAN
GND
+12V
Rotation
CHA_FAN
GND
+12V
Rotation
Kapitel 2: Hardware-Beschreibungen
