2. IDE-Anschluss (40-1 pol PRI_IDE, SEC_IDE)
Der integrierte IDE-Anschluss nimmt Ultra DMA (133/100/66)-Signalkabel auf.
Jedes Ultra DMA 133/100/66-Signalkabel hat drei Anschlüsse: blau, schwarz,
und grau. Verbinden Sie den blauen Anschluss mit dem IDE-Anschluss des
Motherboards, und wählen Sie aus den folgenden Modi, um das Gerät zu
konfi gurieren.
Ein Laufwerk
Zwei Laufwerke Cable-Select
•
•

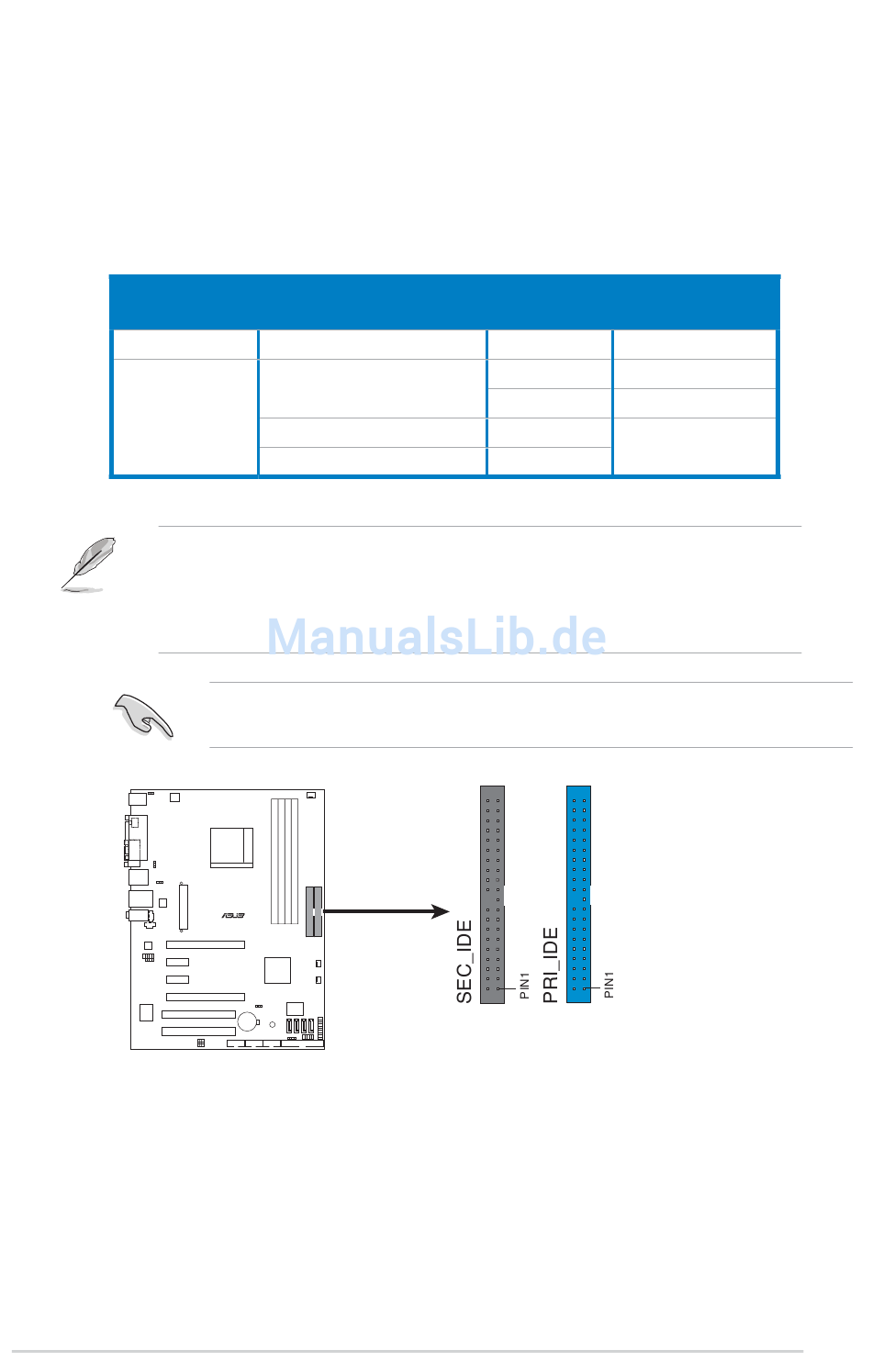

M2N4-SLI IDE-Anschlüsse
2-24
Laufwerksjumper
Cable-Select oder Master
Master
Slave
Der Pol 20 entfällt am IDE-Anschluss, damit er zum abgedeckten Loch
auf dem Ultra DMA-Kabelanschluss passt. Dies verhindert eine falsche
Einsteckrichtung beim Anschließen des IDE-Kabels.
Verwenden Sie für Ultra DMA 100/66 IDE-Geräte ein 80-adriges IDE-Kabel.
Wenn ein Gerätejumper auf "Cable-Select" eingestellt ist, müssen alle anderen
Gerätejumper ebenfalls diese Einstellung haben.
M2N4-SLI
R
Laufwerks-
Modus
-
Master
Slave
Master
Slave
HINWEIS: Richten Sie die rote
(Zickzack-)Markierung auf dem IDE-
Flachbandkabel auf PIN 1 aus.
Kapitel 2: Hardware-Beschreibungen
Kabelanschluss
Schwarz
Schwarz
Grau
Schwarz oder
grau
