2.7
Anschlüsse
2.7.1

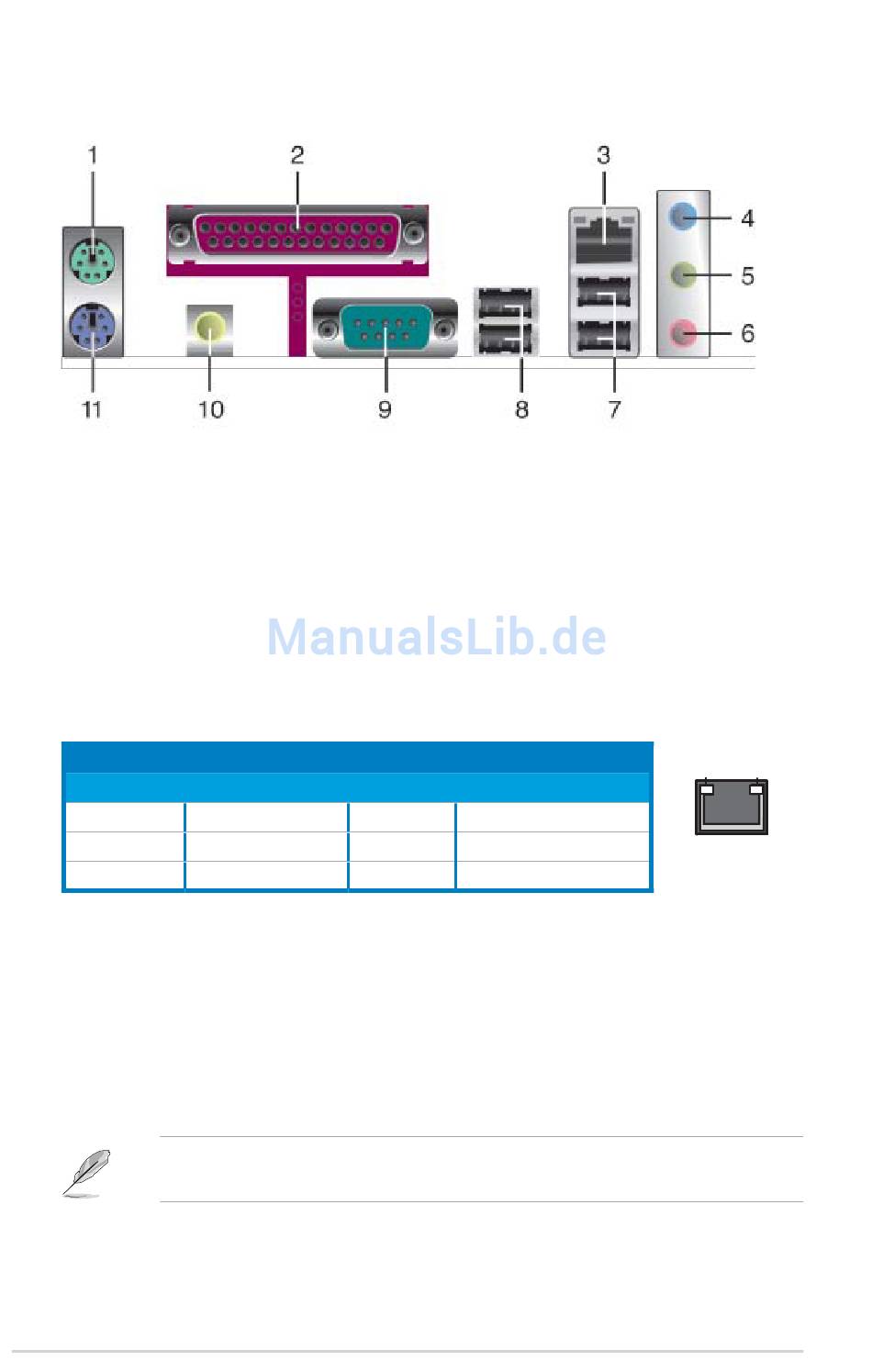

Rücktafelanschlüsse
1.
PS/2-Mausanschluss (grün). Dieser Anschluss ist für eine PS/2-Maus.
2.
Paralleler Anschluss. Dieser 25-pol. Anschluss verbindet mit parallelen
Druckern, Scannern oder anderen Geräten.
4.
LAN 1 (RJ-45)-Anschluss. Unterstützt durch den NVIDIA
Gigabit MAC mit externem Attansic PHY gestattet dieser Anschluss Gigabit-
Verbindungen zu einem Local Area Network (LAN) mittels eines Netzwerk-
Hub. Die LED-Anzeigen des LAN-Anschlusses entnehmen Sie bitte der
folgenden Tabelle.

LED-Anzeigen am LAN-Anschluss

Activity-/Link Speed-LED
Status
AUS
ORANGE
BLINKEN
4.
Line In-Anschluss (hellblau). Dieser Anschluss verbindet mit
Kassettenrecordern, CD- oder DVD-Playern und anderen Audiogeräten.
5.
Line Out-Anschluss (hellgrün). Dieser Anschluss verbindet mit Kopfhörern
oder Lautsprechern. In 4-Kanal- oder 6-Kanal-Konfi guration wird dieser
Anschluss zum Front-Lautsprecherausgang.
6.
Mikrofonanschluss (rosa). Dieser Anschluss nimmt ein Mikrofon auf.
Für die Funktionen der Audio-Ausgänge in 2, 4, oder 6-Kanal-Konfi guration
beziehen Sie sich bitte auf die folgende Audio-Konfi gurationstabelle.
2-22
Beschreibung
Status
Keine Verbindung
OFF
Verbunden
ORANGE
Datenaktivität
GREEN
®
Beschreibung
10 Mbps-Verbindung
100 Mbps-Verbindung
1 Gbps-Verbindung
Kapitel 2: Hardware-Beschreibungen
nForce™ 4
ACT/LINK
SPEED
LED
LED
LAN-Anschluss
