2. USB-Gerät-Weckfunktion (3-pol. USBPW12, USBPW34, USBPW56,
USBPW78, USBPW910)
Setzen Sie diese Jumper auf +5V, um den Computer über angeschlossene
USB-Geräte aus dem S1-Ruhemodus (CPU hält an, DRAM wird aktualisiert,
System verbraucht wenig Strom) aufzuwecken. Bei Einstellung auf +5VSB
wacht er aus dem S3- und S4-Energiesparmodus (CPU bekommt keinen
Strom, DRAM wird langsam aktualisiert, Stromversorgung ist reduziert) auf.

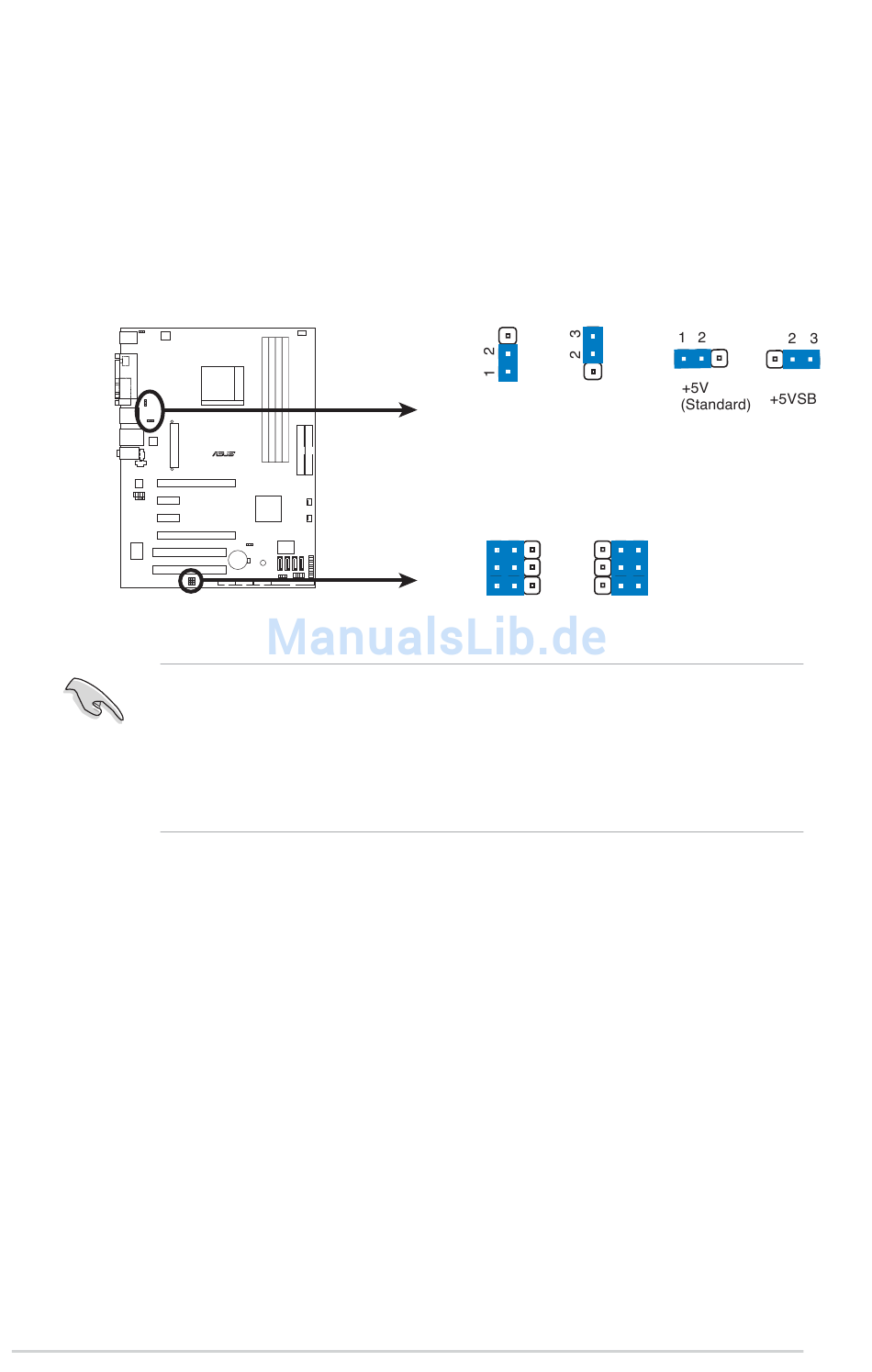

M2N4-SLI USB-Gerät-Weckfunktion
•
•
2-20
M2N4-SLI
R
Die USB-Gerät-Weckfunktion benötigt eine Stromversorgung, die 500mA
am +5VSB-Leiter für jeden USB-Anschluss liefern kann. Andernfalls lässt
sich das System nicht starten.
Der gesamte Stromverbrauch darf weder im Normal-, noch im
Energiesparmodus die Leistung der Stromversorgung (+5VSB)
überschreiten.
USBPW12
+5V +5VSB
(Standard)
USBPW56
USBPW78
USBPW910
2
1 2 3
+5V +5VSB
(Standard)
Kapitel 2: Hardware-Beschreibungen
USBPW34
