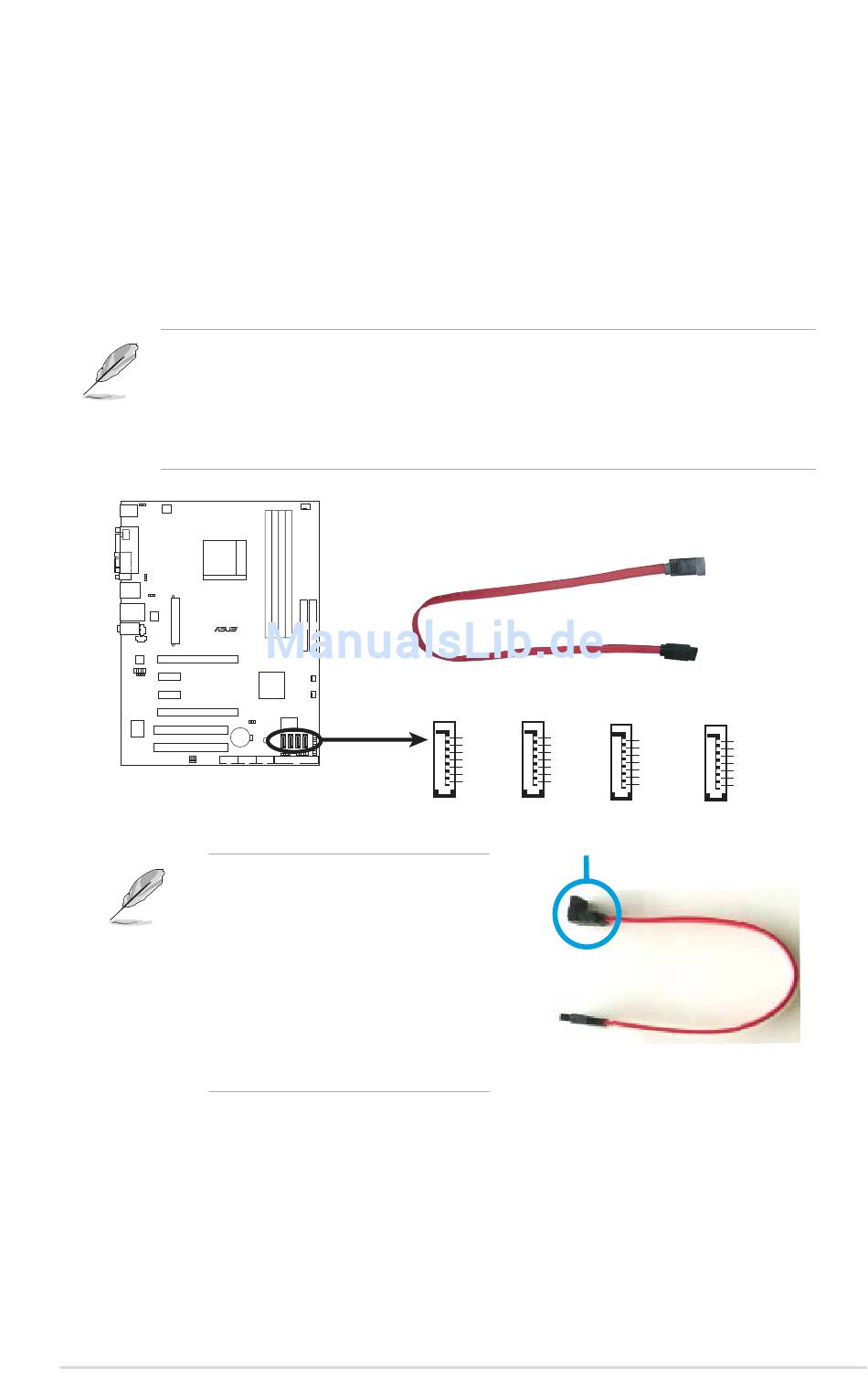

3. Serial ATA-Anschlüsse (7-pol. SATA1, SATA2, SATA3, SATA4)
Diese Anschlüsse sind für die Serial ATA-Signalkabel von Serial ATA
3 Gb/s-Festplatten und optischen Laufwerken vorgesehen. Serial ATA 3 Gb/s
ist abwärts-kompatibel mit Serial ATA 1.5 Gb/s-Spezifi kationen.
Wenn Sie Serial ATA-Festplatten installiert haben, können Sie über den
integrierten NVIDIA
RAID 5-, oder JBOD-Konfi gurationen erstellen.
Die Standardeinstellung der RAID-Funktion dieses Anschlusses ist [Disabled].
Wenn Sie beabsichtigen, ein Serial ATA RAID-Set unter Verwendung dieser
Anschlüsse zu erstellen, aktivieren Sie bitte die Option RAID Enabled im SATA
Confi guration-Untermenü des BIOS. Details siehe Abschnitt "4.4.7 Onboard-
Gerätekonfi guration"
M2N4-SLI
M2N4-SLI SATA-Anschlüsse
Verbinden Sie das rechtwinklige
Ende des SATA-Signalkabels mit
dem SATA-Gerät. Sie können
auch das rechtwinklige Ende
des SATA-Signalkabels mit dem
integrierten SATA-Anschluss
verbinden, um mechanische
Konfl ikte mit großen Grafi kkarten
zu vermeiden.
ASUS M2N4-SLI
® MediaShield™-Controller RAID 0-, RAID 1-, RAID 0+1-,
R
SATA2
SATA1
GND GND
RSATA_RXN1 RSATA_RXN2
RSATA_RXP1 RSATA_RXP2
GND GND
RSATA_TXN1 RSATA_TXN2
RSATA_TXP1 RSATA_TXP2
GND GND
Rechtwinkliges Ende
SATA4
SATA3
GND
GND
RSATA_RXN3
RSATA_RXN4
RSATA_RXP3
RSATA_RXP4
GND
GND
RSATA_TXN3
RSATA_TXN4
RSATA_TXP3
RSATA_TXP4
GND
GND
2-25
