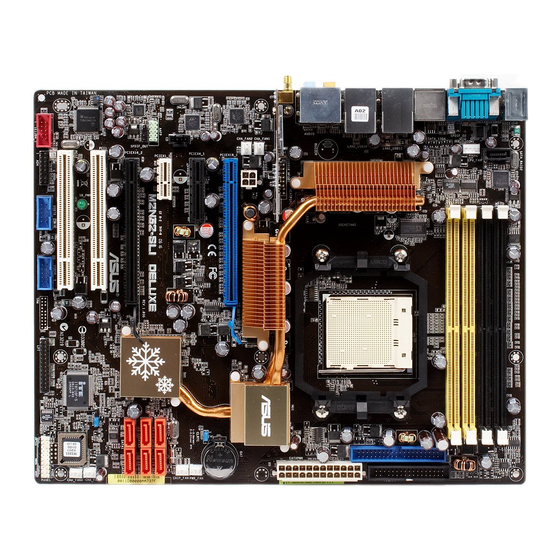

Asus M2N32-SLI Deluxe Handbuch
  1. Anleitungen
  2. Marken
  3. Asus Anleitungen
  4. Mainboards
  5. M2N32-SLI Deluxe
  6. Handbuch
Asus M2N32-SLI Deluxe Handbuch

Asus M2N32-SLI Deluxe Handbuch

Vorschau ausblenden
Inhaltsverzeichnis

Werbung

Quicklinks

M2N32-SLI
Deluxe

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für Asus M2N32-SLI Deluxe

Inhaltszusammenfassung für Asus M2N32-SLI Deluxe

  • Seite 1 M2N32-SLI Deluxe...
  • Seite 2 Kein Teil dieses Handbuchs, einschließlich der darin beschriebenen Produkte und Software, darf ohne ausdrückliche, schriftliche Genehmigung von ASUSTeK COMPUTER INC. (“ASUS”) in irgendeiner Form, ganz gleich auf welche Weise, vervielfältigt, übertragen, abgeschrieben, in einem Wiedergewinnungssystem gespeichert oder in eine andere Sprache übersetzt werden.

  • Seite 3: Inhaltsverzeichnis

    Inhalt Erklärungen ....................vii Sicherheitsinformationen ................ viii Über dieses Handbuch ................ix M2N32-SLI Deluxe Spezifi kationsübersicht ..........xi Kapitel 1: Produkteinführung Willkommen! ................. 1-1 Paketinhalt ..................1-1 Sonderfunktionen ................ 1-2 1.3.1 Leistungsmerkmale des Produkts ........1-2 1.3.2 ASUS AI Lifestyle-Funktionen ......... 1-5 1.3.3...
  • Seite 4 Verwalten und Aktualisieren des BIOS ........4-1 4.1.1 ASUS Update-Programm ..........4-1 4.1.2 Erstellen einer bootfähigen Diskette ....... 4-4 4.1.3 ASUS EZ Flash 2-Programm .......... 4-5 4.1.4 Aktualisieren des BIOS ........... 4-6 4.1.5 Speichern der aktuellen BIOS-Datei ....... 4-8 4.1.6 ASUS CrashFree BIOS 3-Programm ......
  • Seite 5 Festplatten ..............4-38 4.6.4 CDROM-Laufwerke ............4-38 4.6.5 Booteinstellungskonfi guration ........4-39 4.6.6 Sicherheit ..............4-40 Tools-Menü ................. 4-42 4.7.1 ASUS Music Alarm ............4-42 4.7.2 ASUS O.C. Profi le ............4-44 4.7.4 ASUS EZ Flash 2 ............4-46 Beenden-Menü ................4-47...
  • Seite 6 Weitere Informationen ............. 5-6 Software-Unterstützung 5.3.1 ASUS MyLogo3 .............. 5-8 5.3.2 Cool ʻnʼ Quiet™-Technologie ......... 5-10 5.3.3 ASUS PC Probe II ............5-13 5.3.4 ASUS Ai Gear ............... 5-19 5.3.5 ASUS Ai Nap ..............5-21 5.3.6 ASUS Music Alarm ............5-22 5.3.7...

  • Seite 7: Erklärungen

    Erklärungen Erklärung der Federal Communications Commission Dieses Gerät stimmt mit den FCC-Vorschriften Teil 15 überein. Sein Betrieb unterliegt folgenden zwei Bedingungen: • Dieses Gerät darf keine schädigenden Interferenzen erzeugen, und • Dieses Gerät muss alle empfangenen Interferenzen aufnehmen, einschließlich derjenigen, die einen unerwünschten Betrieb erzeugen. Dieses Gerät ist auf Grund von Tests für Übereinstimmung mit den Einschränkungen eines Digitalgeräts der Klasse B, gemäß...

  • Seite 8: Sicherheitsinformationen

    Sicherheitsinformationen Elektrische Sicherheit • Um die Gefahr eines Stromschlags zu verhindern, ziehen Sie die Netzleitung aus der Steckdose, bevor Sie das System an einem anderen Ort aufstellen. • Beim Anschließen oder Trennen von Geräten an das oder vom System müssen die Netzleitungen der Geräte ausgesteckt sein, bevor die Signalkabel angeschlossen werden.

  • Seite 9: Über Dieses Handbuch

    An den folgenden Quellen fi nden Sie weitere Informationen und Produkt- sowie Software-Updates. ASUS-Webseiten ASUS-Webseiten enthalten weltweit aktualisierte Informationen über ASUS- Hardware und Softwareprodukte. ASUS-Webseiten sind in den ASUS- Kontaktinformationen aufgelistet. Optionale Dokumentation Ihr Produktpaket enthält möglicherweise optionale Dokumente wie z.B.

  • Seite 10: In Diesem Handbuch Verwendete Symbole

    In diesem Handbuch verwendete Symbole Um sicherzustellen, dass Sie bestimmte Aufgaben richtig ausführen, beachten Sie bitte die folgenden Symbole und Schriftformate, die in diesem Handbuch verwendet werden. GEFAHR/WARNUNG: Informationen zum Vermeiden von Verletzungen beim Ausführen einer Aufgabe. VORSICHT: Informationen zum Vermeiden von Schäden an den Komponenten beim Ausführen einer Aufgabe.

  • Seite 11: M2N32-Sli Deluxe Spezifi Kationsübersicht

    M2N32-SLI Deluxe Spezifi kationsübersicht Sockel AM2 für AMD Athlon™ 64 X2-/ Athlon™64-/Athlon™ FX-/Sempron™-Prozessoren Unterstützt AMD Cool ʻnʼ Quiet™-Technologie AMD64-Architektur ermöglicht gleichzeitige 32-Bit und 64-Bit-Berechnung Bereit für AMD LIVE!™ Chipsatz NVIDIA ® nForce ® 590 SLI™ MCP ® NVIDIA LinkBoost™-Technologie Systembus...
  • Seite 12 Standard Version: Unterstützt bis zu 10 USB 2.0/1.1-Ports ASUS AI Lifestyle- AI Nap Funktionen AI Gear Advanced Thermal Design - ASUS Fanless Design: Heat-pipe Kühllösung - ASUS 8-Phasen Power Design - Stack Cool 2 ASUS Crystal Sound - ASUS Array Microphone - Noise Filer WiFi-AP Solo™...
  • Seite 13 - AI Overclocking (intelligente CPU-Frequenz- einstellung) - AI Clock Skew - ASUS PEG Link (automatiche Leistungseinstellung für Grafi kkarten) ASUS O.C. Profi le: Funktion zur gemeinsamen Nutzung der Übertaktungseinstellungen Precision Tweaker: - vDIMM: 25-Schritt DRAMSpannungskontrolle - vCore: Einstellbare CPU-Spannung in 0,0125 V-Schritten - Stufenlose Frequenzauswahl (SFS) ermöglicht...
  • Seite 14 M2N32-SLI Deluxe Spezifi kationsübersicht Interne Anschlüsse Wireless Edition: 2 x USB 2.0-Anschlüsse unterstützen vier weitere USB 2.0-Ports Standardversion: 3 x USB 2.0-Anschlüsse unterstützen sechs weitere USB 2.0-Ports 1 x Diskettenlaufwerksanschluss 1 x IDE-Anschluss für zwei Geräte 7 x Serial ATA-Anschlüsse 1 x CPU-/ 4 x Gehäuse-/ 1 x Chipsatz- / 1 x Netzteil-...

  • Seite 15: Kapitel 1: Produkteinführung

    Dieses Kapitel beschreibt die Leistungsmerkmale des Motherboards und die unterstützten neuen Technologien. Produkteinführung...

  • Seite 16: Kapitelübersicht

    Kapitelübersicht Willkommen! ................. 1-1 Paketinhalt ..................1-1 Sonderfunktionen ................ 1-2 ASUS M2N32-SLI Deluxe...

  • Seite 17: Willkommen

    Eine Reihe von neuen Funktionen und neuesten Technologien sind in dieses Motherboard integriert und machen das Motherboard zu einem weiteren hervorragenden Produkt in der langen Reihe der ASUS Qualitätsmotherboards! Vor der Installation des Motherboards und Ihrer Hardwaregeräte sollten Sie die im Paket enthaltenen Artikel anhand folgender Liste überprüfen.

  • Seite 18: Sonderfunktionen

    Sonderfunktionen 1.3.1 Leistungsmerkmale des Produkts Neueste Prozessortechnologie Das Motherboard ist mit einem aufgelöteten 940-pol. AM2-Sockel ausgestattet, der AMD Athlon™ 64 X2-/Athlon™ 64-/Athlon™ FX-/Sempron™-Prozessoren unterstützt. Mit Hilfe eines integrierten Speicherkontroller mit niedriger Latenz und hoher Bandbreite sowie eines besonders skalierbaren, auf der HyperTransport™-Technologie basierenden Systembus bietet dieses Motherboard eine leistungsstarke Plattform für die verschiedendensten Ansprüche an Datenberechnung, größere Arbeitsproduktivität und erweiterte digitale Multimedia-...

  • Seite 19: Serial Ata 3.0 Gb/S-Technologie Und Sata-On-The-Go

    Übertragungsrate von bis zu 400 Mbps möglich. Details siehe Seiten 2-20 und 2-26. Bereit für S/PDIF Digitalsound Das Motherboard unterstützt die S/PDIF Ein-/Ausgabefunktion über die S/PDIF- Schnittstellen an der Rücktafel. Die S/PDIF-Technologie verwandelt Ihren Computer in ein Spitzen-Unterhaltungssystem, mit Digitalverbindungen zu leistungsstarken Lautsprechersystemen. Details siehe Seiten 2-22 und 2-31. ASUS M2N32-SLI Deluxe...

  • Seite 20: Dual Gigabit Lan-Lösung

    USB 2.0-Technologie Das Motherboard verwendet die Universal Serial Bus (USB) 2.0-Spezifi kation, die die Verbindungsgeschwindigkeit von der 12 Mbps Bandbreite bei USB 1.1 auf 480 Mbps entscheidend erhöht. USB 2.0 ist rückwärts kompatibel mit USB 1.1. Details siehe Seiten 2-21 und 2-26. Dual Gigabit LAN-Lösung Das Motherboard ist mit Dual Gigabit LAN-Controllern ausgestattet, mit denen Ihren Netzwerkanforderungen in jeder Weise genüge getan werden.

  • Seite 21: Asus Ai Lifestyle-Funktionen

    Hintergrundgeräusche, und eliminiert diese im eingehenden Audiostrom schon während der Aufnahme. Advanced Thermal Design ASUS Stack Cool 2 A Stack Cool 2 ist ein lüfterloses und geräuschloses Kühlsystem, das die Temperatur wichtiger Systemkomponenten absenkt, indem das spezielle Design auf der Leiterplatte die Wärme ableitet. Details siehe Seite 2-3.

  • Seite 22: Asus Sonderfunktionen

    1.3.3 ASUS-Sonderfunktionen ASUS Music Alarm Wachen Sie statt zum nervigen Weckerklang zu Ihrer Lieblingsmusik auf. Der ASUS Music Alarm weckt Sie persönlich mit Ihrer liebsten Musik-CD, ohne dass dazu das Betriebssystem hochgefahren werden muss. Details siehe Seiten 4-42 und 5-22.
  • Seite 23 Betriebssystem unterliegendes Aktualisierungsprogramm nutzen zu müssen. Details siehe Seite 4-5. ASUS MyLogo 3 ASUS My Logo 3 ist die neue Funktion des Motherboards, mit der Sie Ihrem System durch individuelle Startlogos neuen Stil verleihen. Details siehe Seite 5-8. ASUS Q-Connector Mit dem ASUS Q-Connector können Sie Gehäusefronttafelkabel in nur wenigen...

  • Seite 24: Asus Intelligent Overclocking-Funktionen

    1.3.4 ASUS Intelligent Overclocking-Funktionen ASUS O.C. Profi le Mit dem ASUS O.C. Profi le können Benutzer mehrere BIOS-Einstellungen problemlos speichern oder laden. Die BIOS-Einstellungen können im CMOS oder einer separaten Datei gespeichert werden; dadurch erhalten Nutzer die Möglichkeit, ihre bevorzugten Einstellungen untereinander auszutauschen. Details siehe Seite 4-44.

  • Seite 25: Kapitel 2: Hardwarebeschreibungen

    Dieses Kapitel führt die Hardware- einstellungsvorgänge auf, die Sie bei Installation der Systemkomponenten ausführen müssen. Hier fi nden Sie auch Beschreibungen der Jumper und Anschlüsse am Motherboard. Hardwarebeschreibungen...
  • Seite 26 Kapitelübersicht Bevor Sie beginnen ..............2-1 Motherboard-Übersicht ............... 2-2 Zentralverarbeitungseinheit (CPU) ..........2-7 Systemspeicher ................2-12 Erweiterungssteckplätze ............2-16 Jumper ..................2-19 Anschlüsse ................. 2-20 ASUS M2N32-SLI Deluxe...

  • Seite 27: Bevor Sie Beginnen

    Modus ist. Dies dient zur Erinnerung, dass Sie das System ausschalten und das Netzkabel ausstecken müssen, bevor Sie eine Komponente von dem Motherboard entfernen oder hinzufügen. Die nachstehende Abbildung zeigt die Position der Onboard-LED an. SB_PWR M2N32-SLI DELUXE Standy Ausgeschaltet Eingeschaltet M2N32-SLI DELUXE Onboard LED-Anschluss ASUS M2N32-SLI Deluxe...

  • Seite 28: Motherboard-Übersicht

    Stecken Sie neun (9) Schrauben in die eingekreisten Löcher, um das Motherboard am Gehäuse zu befestigen. Ziehen Sie die Schrauben nicht zu fest! Das Motherboard könnte sonst beschädigt werden. Diese Seite in Richtung Rückseite des Computergehäuses platzieren M2N32-SLI DELUXE Kapitel 2: Hardwarebeschreibungen...

  • Seite 29: Asus Stack Cool 2

    2.2.3 ASUS Stack Cool 2 Das Motherboard ist mit der ASUS Stack Cool 2 Thermolösung ausgestattet, welche die durch wichtige Systemkomponenten erzeugte Hitze um 20°C absenkt, indem das spezielle Design auf der Leiterplatte (printed circuit board, PCB) die Wärme ableitet.

  • Seite 30: Motherboard-Layout

    Marvell CHA_FAN1 88E1116 CHA_FAN2 PCIEX16_1 CR2032 3V Lithium Cell CMOS Power CLRTC PCIEX4_1 Marvell 88E1116 PWR_FAN PCIEX1_1 CHIP_FAN ® nVidia AAFP M2N32-SLI DELUXE MCP55PXE SPDIF_OUT SATA5 SATA6 AD1988B PCIEX16_2 SATA3 SATA4 SATA1 SATA2 PCI1 CHA_FAN3 CHASSIS CHA_FAN4 TSB43AB22A Super SB_PWR...

  • Seite 31: Layout-Inhalt

    USB 2.0-Anschlüsse 1 und 2, 3 und 4 2-21 Externer SATA-Anschluss 2-21 Optischer S/PDIF-Ausgang 2-22 Koaxialer S/PDIF-Ausgang 2-22 PS/2-Tastaturanschluss (lila) 2-22 Wireless LAN-Anschluss (nur in der Wireless Edition) 2-22 Wireless LAN Activity LED (nur in der Wireless Edition) 2-22 ASUS M2N32-SLI Deluxe...
  • Seite 32 Interne Anschlüsse Seite Diskettenlaufwerksanschluss (34-1 pol. FLOPPY) 2-23 IDE-Anschluss (40-1 pol. PRI_IDE) 2-23 NVIDIA ® nForce SLI Southbridge Serial ATA- 2-24 Anschlüsse (7-pol. SATA1 [rot], SATA2 [rot], SATA3 [rot], SATA4 [rot], SATA5 [rot], SATA6 [rot]) Silicon Image ® Serial ATA RAID-Anschluss (7-pol. SATA_RAID2) 2-25 USB-Anschlüsse 2-26...

  • Seite 33: Zentralverarbeitungseinheit (Cpu)

    Lösen Sie den Sockelhebel, indem Sie ihn zur Seite drücken, und heben Sie ihn in einen 90°-Winkel Sockelhebel Vergewissern Sie sich, dass der Sockelhebel um 90° angehoben ist, andernfalls kann die CPU u.U. nicht richtig eingesetzt werden. ASUS M2N32-SLI Deluxe...
  • Seite 34 Positionieren Sie die CPU oberhalb des Sockels, so dass die CPU-Ecke mit dem goldenen Dreieck auf der Sockelecke mit dem kleinen Dreieck liegt. Stecken Sie die CPU vorsichtig in den Sockel, bis sie einrastet. Goldenes Dreieck Kleines Dreieck Wenn die CPU eingesteckt ist, drücken Sie den Sockelhebel herunter, um die CPU zu fi...

  • Seite 35: Installieren Des Kühlkörpers Und Lüfters

    Sie Kühlkörper oder Lüfter installieren. CPU-Lüfter CPU-Kühlkörper Befestigungsmodul Befestigungsklammer Befestigungsklammerhebel Ihrer CPU-Lüfter-Kühlkörpereinheit sollten Installationsanweisungen für die CPU, den Kühlkörper und den Befestigungsmechanismus beigelegt sein. Falls die Anweisungen in diesem Abschnitt der CPU-Dokumentation nicht entsprechen, folgen Sie der letzteren. ASUS M2N32-SLI Deluxe...
  • Seite 36 Befestigen Sie ein Ende der Befestigungsklammer mit dem Befestigungsmodul. Platzieren Sie das andere Ende der Befestigungsklammer (nahe des Hebels) mit dem Befestigungsmodul. Ein Klickgeräusch ertönt, wenn die Befestigungsklammer korrekt einrastet. Stellen Sie sicher, dass die Kühlkörper-Lüfter-Einheit genau auf den Befestigungsmecha-nismus aufgesetzt ist, sonst lässt sich die Befestigungsklammer nicht einrasten.
  • Seite 37 M2N32-SLI DELUXE M2N32-SLI DELUXE CPU-Lüfteranschluss • Vergessen Sie nicht, die Lüfterkabel mit den Lüfteranschlüssen zu verbinden! Hardwareüberwachungsfehler können auftreten, wenn Sie vergessen, die Verbindung vorzunehmen. • Dieser Anschluss ist mit früher benutzten 3-pol. CPU-Lüftern rückwärts kompatibel. ASUS M2N32-SLI Deluxe 2-11...

  • Seite 38: Systemspeicher

    DDR2 DIMM-Module sind anders gekerbt, so dass sie nicht in einen DDR DIMM- Steckplatz eingesteckt werden können. Die nachstehende Abbildung zeigt die Position der DDR2-DIMM-Steckplätze an: DIMM_B2 (schwarz) DIMM_A2 DIMM_B1 (gelb) DIMM_A1 M2N32-SLI DELUXE M2N32-SLI DELUXE 240-pol. DDR2 DIMM-Steckplätze Kanal Steckplätze Kanal A DIMM_A1 und DIMM_A2 Kanal B DIMM_B1 und DIMM_B2 2.4.2...
  • Seite 39 Verwenden Sie im Dual-Channel-Modus immer identische DDR2 DIMM-Paare. Für optimale Kompatibilität wird empfohlen, dass Sie die Speichermodule beim gleichen Händler kaufen. Die neueste Liste qualifi zierter Anbieter fi nden Sie auf der ASUS-Webseite (www.asus.com). Wichtige Hinweise zur Installation von Windows ®...

  • Seite 40: Installieren Eines Dimms

    2.4.3 Installieren eines DIMMs Trennen Sie unbedingt das System vom Netz, bevor Sie DIMMs oder andere Systemkomponenten hinzufügen oder entfernen. Ansonsten können sowohl das Motherboard als auch die Komponenten schwer beschädigt werden. So installieren Sie ein DIMM-Modul: DDR2 DIMM-Kerbe Drücken Sie die Haltebügel nach außen, um den DIMM-Steckplatz zu entriegeln.

  • Seite 41: Liste Qualifi Zierter Anbieter (Qvl) Für Die M2N32-Sli Deluxe Serie

    Liste qualifi zierter Anbieter (QVL) für die M2N32-SLI Deluxe Serie DDR2-800 MHz Chip- DIMM-Unterstützung Größe Anbieter Chipnr. Marke Seite(n) Teilnr. A* B* C* 512 MB KINGSTON Heat-Sink Package – KHX6400D2/512 – 512 MB KINGSTON K4T51083QC – KVR800D2N5/512 – 1024 MB...

  • Seite 42: Erweiterungssteckplätze

    Erweiterungssteckplätze Später wollen Sie eventuell Erweiterungskarten installieren. Folgende Unterabschnitte beschreiben diese Steckplätze und die von ihnen unterstützen Erweiterungskarten. Das Netzkabel muss unbedingt vor der Installation oder dem Entfernen der Erweiterungskarten ausgesteckt werden. Ansonsten können Sie sich verletzen und die Motherboardkomponenten beschädigen. 2.5.1 Installieren einer Erweiterungskarte Lesen Sie vor dem Installieren der Erweiterungskarte die...

  • Seite 43: Interruptzuweisungen

    * Diese IRQs sind normalerweise für ISA- oder PCI-Geräte verfügbar. IRQ-Zuweisungen für dieses Motherboard PCI-Steckplatz 1 gemeins. PCI-Steckplatz 2 gemeins. Onboard 1394 gemeins. PCIE x 16 1 gemeins. PCIE x 16 2 gemeins. PCIE x 4 gemeins. PCIE x 1 ASUS M2N32-SLI Deluxe 2-17...

  • Seite 44: Pci-Steckplätze

    2.5.4 PCI-Steckplätze Die PCI-Steckplätze unterstützen PCI-Karten wie LAN-Karten, SCSI-Karten, USB- Karten und andere Karten, die den PCI-Spezifi kationen entsprechen. Die Position der Steckplätze entnehmen Sie der Abbildung unten. 2.5.5 PCI Express x4-Steckplatz & PCI Express x1-Steckplatz Das Motherboard unterstützt PCI Express x4- und PCI Express x1-Netzwerkkarten, SCSI-Karten und andere Karten, die den PCI Express-Spezifi...

  • Seite 45: Jumper

    Sie müssen das RTC nicht löschen, wenn das System wegen Übertaktung hängt. Verwenden Sie die C.P.R. (CPU Parameter Recall)-Funktion, wenn ein Systemfehler wegen Übertaktung auftritt. Sie müssen nur das System ausschalten und neu starten, das BIOS stellt automatisch die Standardwerte für die Parametereinstellungen wieder her. ASUS M2N32-SLI Deluxe 2-19...

  • Seite 46: Anschlüsse

    Anschlüsse 2.7.1 Rücktafelanschlüsse PS/2-Mausanschluss (grün). Dieser Anschluss ist für eine PS/2-Maus vorgesehen. Serielle Schnittstelle. Dieser 9-pol. COM1-Anschluss ist für Zeigegeräte und andere serielle Geräte gedacht. IEEE 1394a-Anschluss. Dieser 6-pol. IEEE 1394-Anschluss bietet eine Hochgeschwindigkeitsverbindung mit Audio/Videogeräten, Datenspeichergeräten, anderen PCs und/oder sonstigen tragbaren Geräten. LAN 1 (RJ-45)-Anschluss.

  • Seite 47: Audio 2-, 4-, 6-, Oder 8-Kanal-Konfi Guration

    ® SATA RAID-Controller zu erstellen. Der externe SATA-Port unterstützt externe Serial ATA 1,5 und 3 Gb/s-Geräte. Längere Kabel unterstützen die höheren Spannungsanforderungen, um das Signal bis zu zwei Meter weit zu transportieren, und ermöglichen die Hot-Swap-Funktion. ASUS M2N32-SLI Deluxe 2-21...

  • Seite 48: Nur In Der Wireless Edition

    • Bevor Sie mit Serial ATA -Festplatten ein RAID-Set erstellen, vergewissern Sie sich, dass das Serial ATA-Signalkabel und die installierten Serial ATA- Festplatten korrekt installiert sind; ansonsten können Sie während des POSTs weder das Silicon Image RAID-Programm noch das SATA BIOS-Setup öffnen. •...

  • Seite 49: Interne Anschlüsse

    Ultra DMA-Kabelanschluss passt. Dies verhindert eine falsche Einsteckrichtung beim Anschließen des IDE-Kabels. • Verwenden Sie für Ultra DMA 100/66 IDE-Geräte ein 80-adriges IDE-Kabel. Wenn ein Gerätejumper auf “Cable-Select” eingestellt ist, müssen alle anderen Gerätejumper ebenfalls diese Einstellung haben. ASUS M2N32-SLI Deluxe 2-23...

  • Seite 50: Nvidia ® Nforce Sli Southbridge Serial Ata

    PRI_IDE HINWEIS: Richten Sie die rote (Zickzack-)Markierung des IDE- Flachbandkabels auf PIN1 aus. M2N32-SLI DELUXE PIN1 M2N32-SLI DELUXE IDE-Anschluss NVIDIA ® nForce ® 590 SLI Southbridge Serial ATA-Anschlüsse (7-pol. SATA1 [rot], SATA2 [rot], SATA3 [rot], SATA4 [rot], SATA5 [rot], SATA6 [rot]) Diese Anschlüsse sind für die Serial ATA-Signalkabel von Serial ATA...

  • Seite 51: Silicon Image Serial Ata Raid-Anschluss (7-Pol. Sata_Raid2)

    Bevor Sie mit einer SATA-Festplatte ein RAID erstellen, sollten Sie sich vergewissern, dass das SATA-Signalkabel eingesteckt ist und die SATA- Festplatte installiert wurde, sonst können Sie während des POSTs weder die Silicon Image RAID-Software noch das SATA BIOS öffnen. ASUS M2N32-SLI Deluxe 2-25...

  • Seite 52: Usb-Anschlüsse Wireless Edition: (10-1 Pol. Usb56, Usb78)

    USB 2.0-Anschlüsse Verbinden Sie niemals ein 1394-Kabel mit dem USB-Anschluss, sonst wird das Motherboard beschädigt! Verbinden Sie zuerst ein USB-Kabel mit dem ASUS Q-Connector (USB, blau), und verbinden Sie dann den Q-Connector (USB) mit dem USB-Anschluss auf dem Motherboard. IEEE 1394a-Anschluss (10-1 pol. IE1394_1) Dieser Anschluss ist für IEEE 1394-Ports vorgesehen.

  • Seite 53: Cpu-, Gehäuse-, Netzteil- Und Chipsatzlüfteranschlüsse

    Verbinden Sie niemals ein USB-Kabel mit dem IEEE 1394-Anschluss, sonst wird das Motherboard beschädigt! Verbinden Sie zuerst ein 1394-Kabel mit dem ASUS Q-Connector (1394, rot), und verbinden Sie dann den Q-Connector (1394) mit dem 1394-Anschluss auf dem Motherboard. CPU-, Gehäuse-, Netzteil- und Chipsatzlüfteranschlüsse...

  • Seite 54: Gehäuseeinbruchsanschluss (4-1 Pol. Chassis)

    Anschluss. Das Signal wird als Gehäuseeinbruchsereignis registriert. Die mit “Gehäusesignal” und “Erde” markierten Stifte sind in der Standardeinstellung mit einer Jumpersteckbrücke kurzgeschlossen. Entfernen Sie die Jumpersteckbrücke von den Stiften, wenn Sie die Funktion zur Gehäuseeinbruchserkennung verwenden möchten. M2N32-SLI DELUXE CHASSIS (Default) M2N32-SLI DELUXE Gehäuseeinbruchsanschluss ATX-Stromanschlüsse...
  • Seite 55 Dieser Anschluss ist auf AC97 voreingestellt. Wenn Sie statt dessen High Defi nition Audio verwenden möchten, stellen Sie das Element Front Panel Support Type im BIOS Setup auf [HD Audio] ein. Details siehe Abschnitt “4.4.7 Onboard-Gerätekonfi guration”. ASUS M2N32-SLI Deluxe 2-29...
  • Seite 56 11. Audioanschluss für optische Laufwerke (4-pol. CD) Mit diesen Anschlüssen können Sie Stereo-Audiosignale von Quellen wie CD-ROM-Laufwerken, dem TV-Tuner, oder MPEG-Karten empfangen. (schwarz) Rechter Audiokanal M2N32-SLI DELUXE Linker Audiokanal M2N32-SLI DELUXE Interner Audioanschluss 12. Parallele Schnittstelle (26-1 pol. LPT) Dieser Anschluss ist für eine parallele Schnittstelle Anschluss gedacht.

  • Seite 57: Digitaler Audioanschluss (4-1 Pol. Spdif)

    Sound. Verbinden Sie das eine Ende des S/PDIF-Audiokabels mit diesem Anschluss und das andere Ende mit dem S/PDIF-Modul an einer Steckplatzaussparung an der Gehäuserückseite. M2N32-SLI DELUXE SPDIF_OUT M2N32-SLI DELUXE Digitaler Audioanschluss Das S/PDIF-Modul muss separat erworben werden. ASUS M2N32-SLI Deluxe 2-31...

  • Seite 58: Systemtafelanschluss (20-8-Pol. Panel)

    14. Systemtafelanschluss (20-8 pol. PANEL) Dieser Anschluss unterstützt mehrere Gehäuse-gebundene Funktionen. PLED SPEAKER PANEL M2N32-SLI DELUXE IDE_LED RESET PWRSW * Benötigt ein ATX-Netzteil M2N32-SLI DELUXE Systemtafelanschluss • Systemstrom-LED (2-pol. PLED) Dieser 2-pol. Anschluss wird mit der System-Strom-LED verbunden. Verbinden Sie das Strom-LED-Kabel vom Computergehäuse mit diesem Anschluss.
  • Seite 59 Q-Connector (Systemtafel) Mit dem ASUS Q-Connector können Sie Gehäusefronttafelkabel in nur wenigen Schritten anschließen und entfernen. Folgen Sie den nachstehenden Anweisungen, um ASUS Q-Connector zu installieren. Schritt 1. Verbinden Sie zuerst die passende Fronttafel mit dem ASUS Q-Connector. Die genaue Poldefi...
  • Seite 60 2-34 Kapitel 2: Hardwarebeschreibungen...

  • Seite 61: Kapitel 3: Einschalten

    Diese Kapitel beschreibt den Startvorgang und die Schritte zum Ausschalten des Systems. Einschalten...

  • Seite 62: Kapitelübersicht

    Kapitelübersicht Erstmaliges Starten ..............3-1 Ausschalten des Computers ............3-2 ASUS M2N32-SLI Deluxe...

  • Seite 63: Erstmaliges Starten

    Einschaltselbsttest u.U. nicht bestanden. Prüfen Sie die Einstellungen und Anschlüsse der Jumper, oder bitten Sie Ihren Händler um Hilfe. Halten Sie kurz nach dem Einschalten die Taste <Entf> gedrückt, um das BIOS-Setupprogramm aufzurufen. Folgen Sie bitte den Anweisungen im Kapitel 4. ASUS M2N32-SLI Deluxe...

  • Seite 64: Ausschalten Des Computers

    Ausschalten des Computers 3.2.1 Verwenden der OS-Ausschaltfunktion ® Unter Windows 2000: Klicken Sie auf die Start-Schaltfl äche und dann auf Beenden..Stellen Sie sicher, dass die Option Herunterfahren gewählt wurde. Klicken Sie anschließed auf OK, um den Computer auszuschalten. ® Die Stromversorgung wird nach dem Herunterfahren von Windows ausgeschaltet.

  • Seite 65: Kapitel 4: Bios-Setup

    Dieses Kapitel erklärt Ihnen, wie Sie die Systemeinstellungen über die BIOS- Setupmenüs ändern. Hier fi nden Sie auch ausführliche Beschreibungen der BIOS-Parameter. BIOS-Setup...
  • Seite 66 Kapitelübersicht Verwalten und Aktualisieren des BIOS ........4-1 BIOS-Setupprogramm ............... 4-10 Haupt-Menü ................4-14 Erweitert-Menü ................4-19 Energie-Menü ................4-32 Starten-Menü ................4-37 Tools-Menü ................. 4-42 Beenden-Menü ................4-47 ASUS M2N32-SLI Deluxe...

  • Seite 67: Verwalten Und Aktualisieren Des Bios

    ASUS Update (Aktualisiert das BIOS in einer Windows ® -Umgebung.) ASUS EZ Flash 2 (Aktualisiert das BIOS im DOS über eine Diskette/ einen USB-Speicherstick/ die Motherboard Support-CD.) Award BIOS Flash-Programm (Aktualisiert das BIOS über eine Diskette/ einen USB-Speicherstick/ die Motherboard Support-CD.) ASUS CrashFree BIOS 3 (Aktualisiert das BIOS über eine bootfähige...

  • Seite 68: Aktualisieren Des Bios Über Das Internet

    So aktualisieren Sie das BIOS über das Internet: Starten Sie das ASUS Update-Programm unter Windows ® , indem Sie auf Start > Programme > ASUS > ASUSUpdate > ASUSUpdate klicken. Das ASUS Update-Hauptfenster erscheint daraufhin. Wählen Sie die Option BIOS über Wählen Sie die Ihnen das Internet aktualisieren aus am nächsten gelegene...

  • Seite 69: Aktualisieren Des Bios Über Eine Bios-Datei

    So aktualisieren Sie das BIOS über eine BIOS-Datei: Starten Sie das ASUS Update- Programm unter Windows ® , indem Sie auf Start > Programme > ASUS > ASUSUpdate > ASUSUpdate klicken. Das ASUS Update- Hauptfenster erscheint daraufhin. Wählen Sie die Option BIOS über eine Datei aktualisieren aus dem Pulldown-Menü...

  • Seite 70: Erstellen Einer Bootfähigen Diskette

    4.1.2 Erstellen einer bootfähigen Diskette Es gibt verschiedene Methoden, eine bootfähige Diskette zu erstellen. DOS-Umgebung a. Stecken Sie eine 1,44 MB-Diskette in das Laufwerk ein. b. Bei der DOS-Eingabeaufforderung tippen Sie bitte format A:/S und drücken Sie anschließend die <Eingabetaste>. Windows ®...

  • Seite 71: Asus Ez Flash 2-Programm

    4.1.3 ASUS EZ Flash 2-Programm Mit ASUS EZ Flash 2 können Sie das BIOS mühelos aktualisieren, ohne langwierig von einer Diskette starten und ein auf DOS basierendes Programm verwenden zu müssen. EZ Flash 2 ist in der BIOS-Firmware integriert und kann durch Drücken von <Alt>...

  • Seite 72: Aktualisieren Des Bios

    Programms aktualisiert werden. Folgen Sie den nachstehenden Anweisungen, um das BIOS über dieses Programm zu aktualisieren. Laden Sie die neueste BIOS-Datei von der ASUS-Website herunter. Benennen Sie die Datei in M2N32SLI.BIN, und speichern Sie sie auf eine Diskette, CD ROM oder einen USB-Speicherstick im FAT 16/12-Format.
  • Seite 73 Geben Sie im “File Name AwardBIOS Flash Utility for ASUS V1.14 to Program”-Feld den (C) Phoenix Technologies Ltd. All Rights Reserved Namen der BIOS-Datei For NF590-SLI-M2N32-SLI-DELUXE DATE:03/30/2006 ein und drücken Sie die Flash Type - PMC Pm49FL004T LPC/FWH <Eingabetaste>. File Name to Program: M2N32SLI.bin...

  • Seite 74: Speichern Der Aktuellen Bios-Datei

    Stellen Sie sicher, dass das Speichermedium über genügend Speicherplatz für die BIOS-Datei verfügt. So speichern Sie die aktuelle BIOS-Datei mit dem AwardBIOS Flash-Programm: Folgen Sie den Schritten 1 AwardBIOS Flash Utility for ASUS V1.14 bis 6 des voranstehenden (C) Phoenix Technologies Ltd. All Rights Reserved Abschnitts.

  • Seite 75: Asus Crashfree Bios 3-Programm

    Starten Sie das System neu, wenn der Aktualisierungsprozess abgeschlossen ist. • ASUS CrashFree BIOS 3 wird nur von USB-Speichersticks im FAT 32/16/12- Format mit Einzelpartition unterstützt. Der Speicher sollte kleiner als 8GB sein. • Das System darf während des Aktualisierens des BIOS NICHT ausgeschaltet...

  • Seite 76: Bios-Setupprogramm

    Die in diesem Abschnitt angezeigten BIOS-Setup-Bildschirme dienen nur als Referenz und können u.U. von dem, was Sie auf dem Bildschirm sehen, abweichen. • Besuchen Sie die ASUS-Webseite (www.asus.com), um die neueste BIOS- Datei für Ihr Motherboard herunterzuladen. 4-10 Kapitel 4: BIOS-Setup...

  • Seite 77: Bios-Menübildschirm

    • Die in diesem Kapitel gezeigten BIOS-Setup-Anzeigen sind nur zur Orientierung gedacht und können sich u.U. von den tatsächlichen Darstellungen auf Ihrem Bildschirm unterscheiden. • Besuchen Sie die ASUS-Website (www.asus.com), um die neuesten BIOS- Informationen herunterzuladen. ASUS M2N32-SLI Deluxe 4-11...

  • Seite 78: Legende

    4.2.3 Legendenleiste Am unteren Rand des Setup-Bildschirms befi ndet sich eine Legendenleiste. Mit Hilfe der dort aufgeführten Tasten können Sie sich durch die einzelnen Menüs bewegen. In der folgenden Tabelle werden die Tasten der Legendenleiste und ihre jeweiligen Funktionen beschrieben. Navigationstaste Funktion <F1>...

  • Seite 79: Pop-Up-Fenster

    F1:Help -/+: Change Value F5: Setup Defaults →←: Select Menu ESC: Exit Enter: Select SubMenu F10: Save and Exit Pop-up-Menü 4.2.8 Allgemeine Hilfe In der oberen rechten Ecke des Menübildschirms steht eine Kurzbeschreibung des gewählten Elements. ASUS M2N32-SLI Deluxe 4-13...

  • Seite 80: Haupt-Menü

    [English] Item Specifi c Help Legacy Diskette A: [1.44M, 3.5 in.] Change the day, month, year and century. Primary IDE Master [ST321122A] Primary IDE Slave [ASUS CDS520/A] SATA 1 [None] SATA 2 [None] SATA 3 [None] SATA 4 [None] SATA 5...

  • Seite 81: Primäre Ide Master/Slave

    System formatiert wurde, erkennt das BIOS evtl. falsche Parameter. Wählen Sie [Manual], um die Parameter des IDE-Laufwerks manuell einzugeben. Wenn kein Laufwerk installiert ist, wählen Sie [None]. Konfi gurationsoptionen: [None] [Auto] [Manual] ASUS M2N32-SLI Deluxe 4-15...

  • Seite 82: Transfer Mode

    Access Mode [Auto] Mit der Standardeinstellung [Auto] können IDE-Festplatten automatisch erkannt werden. Wählen Sie [CHS], wenn Sie die IDE Primäre Master/Slave auf [Manual] eingestellt haben. Konfi gurationsoptionen: [CHS] [LBA] [Large] [Auto] Bevor Sie eine Festplatte konfi gurieren, vergewissern Sie sich, dass Sie über die richtigen Konfi...

  • Seite 83: Sata 1-6

    Bei falschen Einstellungen kann es passieren, dass das System die installierte Festplatte nicht erkennt. Capacity Zeigt die automatisch erkannte Festplattenkapazität an. Dieses Element kann vom Benutzer nicht verändert werden. Cylinder Zeigt die Anzahl der Festplattenzylinder an. Dieses Element kann vom Benutzer nicht verändert werden. ASUS M2N32-SLI Deluxe 4-17...

  • Seite 84: Hdd Smart Monitoring

    Head Zeigt die Anzahl der Lese-/Schreibköpfe der Festplatte an. Dieses Element kann vom Benutzer nicht verändert werden. Landing Zone Zeigt die Anzahl der Landezonen pro Spur an. Dieses Element kann vom Benutzer nicht verändert werden. Sector Zeigt die Anzahl der Sektoren pro Spur an. Dieses Element kann vom Benutzer nicht verändert werden.

  • Seite 85: Erweitert-Menü

    Hier können Sie die CPU-Übertaktungsoptionen auswählen, um eine gewünschte CPU-Frequenz zu bestimmen. Wählen Sie eine der voreingestellten Übertaktungskonfi gurationsoptionen aus. Manual Lässt Sie die Übertaktungsparameter selbst einstellen. Auto Lädt die optimalen Systemeinstellungen. Standard Lädt die Standardsystemeinstellungen. ASUS M2N32-SLI Deluxe 4-19...

  • Seite 86: Cpu Frequency [Xxx] (Wert Wird Automatisch Ermittelt)

    AI Overclock Lädt Übertaktungsprofi le mit optimalen Parametern für Stabilität beim Übertakten. AI N.O.S. Die ASUS AI Non-delay Overclocking System-Funktion erkennt selbstständig die Systemauslastung und steigert entsprechend die Leistung für die anspruchsvollsten Arbeitsvorgänge. Das folgende Element ist nur vom Benutzer einstellbar, wenn AI Tuning auf...

  • Seite 87: Cpu Voltage [Auto]

    Hier können Sie die DDR2-Abschlusspannung festlegen. Konfi gurationsoptionen: [0.5 x DDR2 Voltage] [0.6 x DDR2 Voltage] CPU to NB HT Voltage [1.200V] Hier können Sie die CPU zu Northbridge HT-Spannung einstellen. Konfi gurationsoptionen: [1.200V] [1.225V] [1.250V] ~ [1.500V] ASUS M2N32-SLI Deluxe 4-21...

  • Seite 88: Lan-Kabelstatus

    NB to SB HT Voltage [Auto] Hier können Sie die NB zu SB HT-Spannung einstellen. Konfigurationsoptionen: [+1.300V] [+1.325V] [+1.350V] ~ [+1.500V] [Auto] NB Core/PCI-E Voltage [Auto] Hier können Sie die NB Core/PCI-E-Spannung einstellen. Konfigurationsoptionen: [+1.200V] [+1.250V] [+1.300V] [+1.350V] [+1.400V] [Auto] SB Core/PCI-E Voltage [Auto] Hier können Sie die Southbridge Core/PCI Express-Spannung einstellen.

  • Seite 89: Peg Link-Modus

    B Clock Skew Advanced Memeory Settings DRAM Timing Control Output Driver Control ↑↓ : Select Item F1:Help -/+: Change Value F5: Setup Defaults →← : Select Menu ESC: Exit Enter: Select Sub-menu F10: Save and Exit ASUS M2N32-SLI Deluxe 4-23...
  • Seite 90 Memory Clock Frequency [Auto] Legt die Speichertaktfrequenz fest. Konfi gurationsoptionen: [Auto] [DDR2 400] [DDR2 533] [DDR2 667] [DDR2 800] Tcl [Auto] Konfi gurationsoptionen: [Auto] [3] [4] [5] [6] Trcd [Auto] Konfi gurationsoptionen: [Auto] [3] [4] [5] [6] Trp [Auto] Konfi gurationsoptionen: [Auto] [3] [4] [5] [6] Tras [Auto] Konfi...
  • Seite 91 CKE Setup Time Konfi gurationsoptionen: [Auto] [1/2 MEMCLK] [1 MEMCLK] CS/ODT Fine Delay Konfi gurationsoptionen: [Auto] [No delay] [1/64 MEMCLK delay] [2/64 MEMCLK delay] [3/64 MEMCLK delay] [4/64 MEMCLK delay] [5/64 MEMCLK delay]...[30/64 MEMCLK delay] [31/64 MEMCLK delay] ASUS M2N32-SLI Deluxe 4-25...
  • Seite 92 CS/ODT Setup Time Konfi gurationsoptionen: [Auto] [1/2 MEMCLK] [1 MEMCLK] Address/Command Fine Delay Konfi gurationsoptionen: [Auto] [No delay] [1/64 MEMCLK delay] [2/64 MEMCLK delay] [3/64 MEMCLK delay] [4/64 MEMCLK delay] [5/64 MEMCLK delay]...[30/64 MEMCLK delay] [31/64 MEMCLK delay] Address/Command Setup Time Konfi...

  • Seite 93: Chipsatz

    Hier können Sie die CPU to Northbridge HT-Breite festlegen. Konfi gurationsoptionen: [↓8 ↑8] [↓16 ↑16] NB<->SB HT Width [↓16 ↑16] Hier können Sie die Northbridge zu Southbridge HT-Breite festlegen. Konfi gurationsoptionen: [↓4 ↑4] [↓8 ↑8] [↓16 ↑16] ASUS M2N32-SLI Deluxe 4-27...

  • Seite 94: Pcipnp

    4.4.6 PCIPnP Phoenix-Award BIOS CMOS Setup Utility Advanced PCIPnP Select Menu Plug & Play O/S [No] Item Specifi c Help Resources Controlled By [Auto] Select Yes if you are using IRQ Resources a Plug and Play capable operating system. Select No if you need the BIOS to confi...

  • Seite 95: Onboard-Gerätekonfi Guration

    Aktiviert oder deaktiviert den onchip IDE-Kanal0-Controller . Konfi gurationsoptionen: [Disabled] [Enabled] IDE DMA transfer access [Enabled] Aktiviert oder deaktiviert den IDE DMA-Übertragungszugriff. Konfi gurationsoptionen: [Disabled] [Enabled] IDE Prefetch Mode [Enabled] Aktiviert oder deaktiviert den IDE PIO-Vorablese-Modus. Konfi gurationsoptionen: [Disabled] [Enabled] ASUS M2N32-SLI Deluxe 4-29...

  • Seite 96: Usb-Konfiguration

    Serial-ATA-Konfi guration In diesem Untermenü können Sie die Serial ATA-Einstellungen verändern. Wählen Sie ein Element an und drücken Sie die <Eingabetaste>, um es zu verändern. Phoenix-Award BIOS CMOS Setup Utility Advanced Serial-ATA Confi guration Select Menu Serial-ATA Controller [Enabled] Item Specifi c Help RAID Enabled [Disabled] SATA 1...
  • Seite 97 Hier können Sie die Adresse der seriellen Schnittstelle einstellen. Konfi gurationsoptionen: [Disabled] [3F8/IRQ4] [2F8/IRQ3] [3E8/IRQ4] [2E8/IRQ3] [Auto] Parallel Port Address [378/IRQ7] Hier können Sie die Adresse der parallelen Schnittstelle einstellen. Konfi gurationsoptionen: [Disabled] [378/IRQ7] [278/IRQ5] [3BC/IRQ7] ASUS M2N32-SLI Deluxe 4-31...

  • Seite 98: Energiemenü

    Parallel Port Mode [EPP] Hier können Sie den Modus der parallelen Schnittstelle einstellen. Konfi gurationsoptionen: [Normal] [EPP] [ECP] [Bi-Directional] Das Element “ECP Mode Use DMA” ist nur vom Benutzer einstellbar, wenn das Element “ Parallel Port Mode” auf [ECP] oder [Bi-Directional] eingestellt ist. ECP Mode Use DMA [3] Hier können Sie den ECP-Modus auswählen.

  • Seite 99: Apm-Konfi Guration

    Der Computer kann erst Daten empfangen oder senden, wenn er und seine Anwendungen voll in Betrieb sind. Daher kann eine Verbindung nicht gleich hergestellt werden. Wird ein externes Modem bei ausgeschaltetem Computer aus- und wieder eingeschaltet, wird eine Initiierungszeichenkette ausgelöst, die das System einschaltet. ASUS M2N32-SLI Deluxe 4-33...
  • Seite 100 Tastatur einschalten lässt. Diese Funktion benötigt eine ATX-Stromversorgung, die mindestens 1A auf der +5VSB-Leitung ausweist. Konfi gurationsoptionen: [Disabled] [Space Bar] [Ctrl-ESC] [Power Key] Die Aktivierung des ASUS Music Alarm deaktiviert automatisch die PS/2- Tastatur-Einschaltfunktion. Details siehe Seite 5-22. 4-34 Kapitel 4: BIOS-Setup...

  • Seite 101: Hardware-Überwachung

    CPU Q-Fan Control [Disabled] Aktiviert oder deaktiviert den CPU Q-Fan-Controller. Konfi gurationsoptionen: [Disabled] [Enabled] Das Element CPU Q-Fan Profi le wird angezeigt, sobald Sie die ASUS Q-Fan Control-Funktion aktivieren. CPU Q-Fan Profi le [Performance] Hier können Sie das passende Leistungsniveau des CPU-Lüfters einstellen.

  • Seite 102: Cpu Temperature, M/B Temperature

    Die folgenden Elemente sind nur einstellbar, wenn das Element Chassis Q-Fan Control auf [Enabled] steht. Chassis Q-Fan Profi le [Performance] Hier können Sie das passende Leistungsniveau des Gehäuselüfters einstellen. Wenn [Optimal] eingestellt ist, passt sich die Lüftergeschwindigkeit automatisch der Gehäusetemperatur an. [Silent] stellt auf minimale Geschwindigkeit für leisen Lüfterbetrieb ein, mit [Performance] wird die maximale Lüftergeschwindigkeit erreicht.

  • Seite 103: Boot-Menü

    1st ~ 4th Boot Device [Removable] Diese Elemente bestimmen die Bootgerätepriorität der verfügbaren Geräte. Die Anzahl der auf diesem Bildschirm angezeigten Geräte hängt von der Anzahl der in diesem System installierten Geräte ab. Konfi gurationsoptionen: [Removable] [Hard Disk] [CDROM] [Disabled] ASUS M2N32-SLI Deluxe 4-37...

  • Seite 104: Entfernbare Laufwerke

    4.6.2 Entfernbare Laufwerke Phoenix-Award BIOS CMOS Setup Utility Boot Removable Drives Select Menu 1. Floppy Disks Item Specifi c Help 1. Floppy Disks Hier können Sie ein entfernbares Laufwerk zuweisen, welches an das System angeschlossen werden kann. 4.6.3 Hard Disk Drives Phoenix-Award BIOS CMOS Setup Utility Boot Hard Disk Drives...

  • Seite 105: Booteinstellungskonfi Guration

    Verzögerung bis zum Einsetzen der Wiederholung (ms) einstellen zu können. Konfi gurationsoptionen: [Disabled] [Enabled] Die Elemente Typematic Rate (Chars/Sec) und Typematic Delay (Msec) sind nur vom Benutzer konfi gurierbar, wenn das Element Typematic Rate Setting auf [Enabled] eingestellt ist. ASUS M2N32-SLI Deluxe 4-39...

  • Seite 106: Sicherheit

    Hier können Sie die Vollbildlogoanzeigefunktion aktivieren oder deaktivieren. Konfi gurationsoptionen: [Disabled] [Enabled] Vergewissern Sie sich, dass dieses Element auf [Enabled] eingestellt ist, wenn Sie die ASUS MyLogo™3-Funktion verwenden wollen. Halt On [All Errors] Erlaubt Ihnen, den Fehlermeldungstyp festzulegen. Konfi gurationsoptionen: [All Errors] [No Errors] [All, But Keyboard] [All, But Diskette] [All, But Disk/Key] 4.6.6...
  • Seite 107 Hier können Sie festlegen, ob beim Aufrufen des BIOS oder beim Systemstart ein Passwort abgefragt wird. Wählen Sie [Setup], wenn ein Passwort vor dem BIOS- Zugriff abgefragt werden soll. Wählen Sie [System], wenn ein Passwort vor dem Systemstart abgefragt werden soll. Konfi gurationsoptionen: [Setup] [System] ASUS M2N32-SLI Deluxe 4-41...

  • Seite 108: Tools-Menü

    ESC: Exit Enter: Select SubMenu F10: Save and Exit ASUS Music Alarm [Disabled] Aktiviert oder deaktiviert die ASUS Music Alarm-Funktion. Konfi gurationsoptionen: [Disabled] [Enabled] Die folgenden Elemente lassen sich nur vom Benutzer einstellen, wenn der ASUS Music Alarm aktiviert ist.
  • Seite 109 Das System benötigt Standby-Stromversorgung, also vergewissern Sie sich bitte, dass der Netzstecker eingesteckt ist. • Sie können die Weckzeit auch über das ASUS Music Alarm-Programm unter dem Betriebssystem einstellen. Details siehe Abschnitt 5.3.6. • ASUS Music Alarm unterstützt nur Audio-CDs.

  • Seite 110: Asus O.c. Profi Le

    4.7.2 ASUS O.C. Profi le Mit diesem Element können Sie mehrere BIOS-Einstellungen speichern oder laden. Phoenix-Award BIOS CMOS Setup Utility Tools ASUS O.C. Profi le Select Menu Load BIOS Profi le Item Specifi c Help Save BIOS Profi le Press [Enter] to select.
  • Seite 111 CMOS backup is done! Press any key to Exit. M2N32 <DIR> DOCUME"1 <DIR> PROGRA"1 <DIR> SYSTEM"1 <DIR> M2NSLI <DIR> RECYCLED <DIR> TEST_REB <DIR> BOOTFONT.BIN 213830 2001-09-05 20:00:00 Note [Enter] Select [Y] Yes [N/Eec] No [Left/Right]: Switch Die BIOS-Datei wird als “xxx.CMO“ gespeichert. ASUS M2N32-SLI Deluxe 4-45...

  • Seite 112: Asus Ez Flash 2

    4.7.3 ASUS EZ Flash 2 Hier können Sie ASUS EZ Flash 2 ausführen. Wenn Sie die <Eingabetaste> drücken, erscheint eine Bestätigungsnachricht. Wählen Sie mit der linken/rechten Pfeiltaste zwischen [Yes] oder [No] und drücken Sie die <Eingabetaste>, um Ihre Wahl zu bestätigen. Details siehe Seite 4-5, Abschnitt 4.1.3.

  • Seite 113: Beenden-Menü

    Discard Changes Diese Option ignoriert Ihre Änderungen und stellt die zuvor gespeicherten Werte wieder her. Bei Wahl dieser Option erscheint eine Bestätigung. Wählen Sie Ok, um Änderungen zu ignorieren und zuvor gespeicherte Werte wieder zu laden. ASUS M2N32-SLI Deluxe 4-47...
  • Seite 114 4-48 Kapitel 4: BIOS-Setup...

  • Seite 115: Kapitel 5: Software-Unterstützung

    Dieses Kapitel beschreibt den Inhalt der Support-CD, die dem Motherboard-Paket beigelegt ist. Software- Unterstützung...

  • Seite 116: Kapitelübersicht

    Kapitelübersicht Installieren eines Betriebssystems ..........5-1 Support CD-Informationen ............5-1 Software-Informationen ............... 5-8 RAID-Konfi gurationen ............... 5-30 ASUS M2N32-SLI Deluxe...

  • Seite 117: Installieren Eines Betriebssystems

    Hilfsprogramme, die Sie installieren können, um alle Motherboard-Funktionen nutzen zu können. Der Inhalt der Support-CD kann jederzeit und ohne Ankündigung geändert werden. Bitte besuchen Sie für Updates die ASUS-Webseite (www.asus.com). 5.2.1 Ausführen der Support-CD Legen Sie die Support-CD in das optische Laufwerk. Die CD zeigt automatisch das Treibermenü...

  • Seite 118: Drivers-Menü

    5.2.2 Drivers-Menü Das Drivers-Menü zeigt die verfügbaren Gerätetreiber, wenn das System installierte Geräte erkennt. Installieren Sie die nötigen Treiber, um die Geräte zu aktivieren. Nvidia-Chipsatz-Treiberprogramm Installiert den NVIDIA ® Chipsatztreiber für den NVIDIA ® nForce™ 590 SLI-Chipsatz. AMD Cool ʻnʼ Quiet-Treiber Installiert den AMD Cool ʻnʼ...

  • Seite 119: Utilities-Menü

    Systemspannung und alarmiert Sie, wenn ein Problem erkannt wird. Dieses Hilfsprogramm hilft Ihnen, Ihren Computer in bester Arbeitskondition zu halten. ASUS Update Das ASUS Update-Hilfsprogramm gestattet Ihnen, das Motherboard-BIOS in der ® Windows -Umgebung zu aktualisieren. Dieses Hilfsprogramm benötigt eine Internet- verbindung, entweder durch ein Netzwerk oder einen Internet Service Provider (ISP).

  • Seite 120: Asus Ai Booster

    Multimediafunktionen Ihres Computers, so dass Sie TV-Programme und Filme genießen, Videos bearbeiten oder die neuesten Spiele ausführen können. Für Updates besuchen Sie bitte die Microsoft-Webseite (www.microsoft.com). ASUS Ai Booster Die Anwendung ASUS AI Booster gestatttet Ihnen, in der Windows ® -Umgebung Ihren Prozessor zu übertakten.

  • Seite 121: Manuals-Menü

    Klicken Sie auf ein Element, um das Verzeichnis des Handbuches zu öffnen. Die meisten Benutzerhandbücherdateien liegen in Portable Document Format (PDF) vor. Installieren Sie zuerst Adobe ® Acrobat ® Reader aus dem Menü Utilities bevor Sie diese Handbuchdatei öffnen. ASUS M2N32-SLI Deluxe...

  • Seite 122: Asus-Kontaktinformationen

    5.2.6 ASUS Kontaktinformationen Klicken Sie auf den Tab Contact, um die AUS Kontaktinformationen anzuzeigen. Sie können diiese Informationen ebenfalls auf der ersten Innenseite der Benutzeranleitung fi nden. 5.2.7 Weitere Informationen Die Elemente in der oberen rechten Ecke geben ihnen zusätzliche Informationen zum Motherboard und dem Inhalt der Support-CD.

  • Seite 123: Formular Für Technische Unterstützung

    CD durchsuchen Zeigt den Inhalt der Support-CD an in einem Fenster an. Formular für technische Unterstützung Zeigt das Formular für eine technische Unterstützungsanfrage an, welches bei technischen Anfragen ausgefüllt werden muss. ASUS M2N32-SLI Deluxe...

  • Seite 124: Asus Mylogo3

    ASUA Update-Hilfsprogramm von der Support-CD installiert. Siehe Abschnitt “5.2.3 Utilities-Menü” für mehr Details. • Bevor Sie ASUS MyLogo3™ benutzen, machen Sie mit dem Hilfsprogramm Award BIOS Flash eine Sicherungskopie Ihrer originalen BIOS-Datei, oder beziehen Sie die neueste BIOS-Version von der ASUS-Webseite. Siehe Abschnitt “4.1.4 Award-Hilfsprogramm.”...
  • Seite 125 Größe ein, indem Sie einen Wert im Feld Ratio auswählen. Wenn der Bildschirm zum ASUS Utility-Hilfsprogramm zurückgekehrt ist, fl ashen Sie das originale BIOS, um das neue Boot-Logo zu laden. 10. Nach dem Flashen des BIOS starten Sie Ihren Computer neu, um das neue Boot-Logo während des POST anzuzeigen.

  • Seite 126: Cool ʻNʼ Quiet™-Technologie

    5.3.2 Cool ʻnʼ Quiet!™-Technologie Das Motherboard unterstützt die AMD Cool ʻnʼ Quiet!™-Technologie. Diese Technologie ändert dynamisch und automatisch die Prozessorgeschwindigkeit, die -Spannung und den Leistungsverbrauch, entsprechend der vom Prozessor zu bewältigenden Aufgaben. Cool ʻnʼ Quiet!™-Technologie aktivieren So aktivieren Sie die Cool ʻnʼ Quiet!™-Technologie: Schalten Sie das System ein und rufen Sie während des POST durch Drücken der <Del>-Taste (Entf) das BIOS auf.
  • Seite 127 Die AMD Cool ʻnʼ Quiet!™-Technologiefunktion funktioniert nur mit AMD- Kühlkörpern und Lüftergruppen mit Überwachungschip. • Wenn Sie eine separate Kühlkörper-Lüftergruppen gekauft haben, benutzen Sie bitte die ASUS Q-Fan-Technologie, um die Prozessorlüftergeschwindigkeit entsprechend der Systembelastung zu regeln. ASUS M2N32-SLI Deluxe 5-11...
  • Seite 128 So starten Sie das Cool ʻnʼ Quiet!™-Programm: ® Wenn Sie Windows 98SE/Me/2000 benutzen, klicken Sie auf Start. Wählen Sie Programme-> ASUS -> Cool & Quiet -> Cool & Quiet. ® Wenn Sie Windows XP benutzen, klicken Sie auf Start-> Select All Programme->...

  • Seite 129: Asus Pc Probe Ii

    ® Um PC Probe II vom Windows -Desktop zu starten, klicken Sie Start > Alle Programme > ASUS > PC Probe II > PC Probe II v1.00.43. Es erscheint das Haupmenü von PC Probe II. ® Nach dem Start der Anwendung erscheint in der Windows -Startleiste das PC Probe II-Symbol.

  • Seite 130: Eigenschaften

    Schalter Funktion Öffnet das Konfi gurationsfenster Öffnet das Report-Fenster Öffnet das Desktop Management Interface-Fenster Öffnet das Peripheral Component Interconnect-Fenster Öffnet das Windows Management Instrumentation-Fenster Öffnet das Festplatten-, Speicher- und Prozessorbenutzungsfenster Zeigt die Eigenschaften oder blendet diese aus Minimiert die Anwendung Schließt die Anwendung Sensoralarm Wenn ein Systemsensor ein Problem erkennt wechselt der rechte Rand des...

  • Seite 131: Hardware-Überwachungspanele

    Überwachungspanel durch Klicken auf Klicken, um Pfeilsymbole verändern. Sie können die den Wert zu Grenzwerte auch im Konfi gurationsfenster erhöhen einstellen. Klicken, um In einem kleinen Überwachungspanel den Wert zu können Sie die Sensorgrenzwerte nicht verringern verändern. ASUS M2N32-SLI Deluxe 5-15...
  • Seite 132 Überwachungssensoralarm Das Überwachungspanel wechselt zu Rot, wenn ein Wert die Grenzwerte überschreitet oder unterschreitet. Siehe folgende Abbildungen. Kleine Anzeige Große Anzeige WMI-Browser K l i c k e n S i e a u f , u m d e n W M I ( W i n d o w s M a n a g e m e n t Instrumentation)-Browser anzuzeigen.

  • Seite 133: Benutzung

    Das Tortendiagramm in der unteren H ä l f t e d e s P a n e l s s t e l l t d e n benutzten (blau) und den freien (pink) Festplattenplatz an. ASUS M2N32-SLI Deluxe 5-17...
  • Seite 134 Speicherbenutzung Der Tab Memory zeigt den benutzten und den freien physikalischen Arbeits- speicher an. Das Tortendiagramm in der unteren Hälfte des Fensters stellt den benutzten (blau) und den freien (pink) Arbeitsspeicher dar. PC Probe II konfi gurieren Klicken Sie auf , um die Sensorgrenzwerte anzuzeigen und einzustellen.

  • Seite 135: Asus Ai Gear

    5.3.4 ASUS AI Gear ASUS AI Gear stellt vier Systemleistungsoptionen zur Verfügung, die Ihnen gestatten, die besten Leistung für Ihre Bedürfnisse auszuwählen. Dieses einfach zu benutzende Hilfsprogramm regelt die Prozessorfrequenz und die VCore- Spannung, um die Systemlautärke und den Leistungsverbrauch zu minimieren.
  • Seite 136 Sie können die AI Gear-Modi auch durch Klicken auf das AI Gear-Symbol in der Startleiste auswählen. • Wenn AI Gear aktiviert ist, regelt das System automatisch die Prozessor- und Gehäuse-lüfterdrehzahl entsprechend der Systembelastung. • Die AI Booster- (AI NOS) und AI Gear-Funktionen können nicht gleichzeitig aktiv sein.

  • Seite 137: Asus Ai Nap

    Hilfsprogramm durch einen Doppelklick auf das AI Nap-Symbol in der Windows- Startleiste starten. Klicken Sie im Bestätigungsfenster auf Yes. Um den AI Nap-Modus zu beenden, drücken Sie den Systemhauptschalter oder eine Maustaste. Klicken Sie dann im Bestätigungsfenster auf Yes. ASUS M2N32-SLI Deluxe 5-21...

  • Seite 138: Asus Music Alarm

    Während des POST drücken Sie die <Del> (Entf)-Taste, um in das BIOS- Setup zu gelangen. Gehen Sie in das Menü Tools und wählen Sie ASUS Music Alarm aus. Setzen Sie das Element ASUS Music Alarm auf [Enabled]. Siehe Abschnitt “4.7.1 ASUS Music Alarm” für Details.

  • Seite 139: Konfi Guration Des Betriebssystems

    So konfi gurieren Sie ASUS Music Alarm in Windows Legen Sie die Support-CD in das optische Laufwerk ein. Klicken Sie auf den Tab Utilities und wählen Sie ASUS Music Alarm aus, um das Hilfsprogramm zu installieren. Legen Sie eine Audio-CD in das optische Laufwerk.

  • Seite 140: Einstellen Der Lautstärke

    Funktionen (LAN, Tastatur, Maus, PCI/PCIE-Geräte, Modem) deaktiviert. • Wenn das System nicht richtig verbunden ist oder kein optisches Laufwerk bzw. keine Audio-CD erkannt wird, wird ASUS Music Alarm automatisch deaktiviert/ausgeschaltet. • Während der Music Alarm ausgeführt wird, sind die Funktionen an der Frontseite des optischen Laufwerkes automatisch deaktiviert.

  • Seite 141: Soundmax ® High Defi Nition Audio-Hilfsprogramm

    ® installiert ist, bevor Sie SoundMAX installieren. • Die Funktion Jack Retasking arbeitet nur an High Definition-Fronttafel- Audioanschlüssen. ® Wenn das SoundMAX Audio-Hilfsprogramm ® richtig installiert wurde, fi nden Sie das SoundMAX -Symbol in der Startleiste. ASUS M2N32-SLI Deluxe 5-25...

  • Seite 142: Audio-Einstellungsassistent

    ® Doppelklicken Sie in der Startleiste auf das SoundMAX -Symbol, um das ® SoundMAX -Kontrollpanel anzuzeigen. Audio-Einstellungsassistent ® Durch Klicken auf das -Symbol im SoundMAX -Kontrollpanel können Sie einfach Ihre Audio-Einstellungen konfigurieren. Folgen Sie dazu einfach den nachhfolgenden Bildschirmanweisungen und genießen Sie das High Definition Audio-Erlebnis.

  • Seite 143: Lautstärke Regeln

    Test, um die vorgenommenen Audio-Geräte zu konfi gurieren. Änderungen anzuhören. Mikrofonlautstärke regeln Diese Anzeige hilft Ihnen, die Mikrofonlautstärke einzustellen. Sie werden aufgefordert, den vorgegebenen Text vorzulesen, damit der AudioWizard während Sie sprechen die Lautstärke einstellen kann. ASUS M2N32-SLI Deluxe 5-27...

  • Seite 144: Audio-Eigenschaften

    Audio-Eigenschaften Klicken Sie auf das -Symbol, um auf die Eigenschaftenseite zu gelangen. Diese Seite gestattet Ihnen, die verschiedenen Audioeinstellungen zu verändern. Allgemeine Optionen Klicken Sie auf den Tab General, um Ihre Wiedergabe- und Aufnahmegeräte zu wählen, die AudioESP™-Funktion und den digitalen Ausgang zu aktivieren/ deaktivieren.
  • Seite 145 Effekte bei den Sprachaufnahmegeräten zu minimieren. Sie können diese Funktion aktivieren, wenn Sie Konferenzanrufen führen, um die Echos bei den anderen Teilnehmern zu reduzieren. Die gerichtete Anordnung und Speaker Phone arbeiten nur mit dem ASUS Array Nic. ASUS M2N32-SLI Deluxe 5-29...

  • Seite 146: Raid-Konfi Gurationen

    RAID-Konfi gurationen ® Das Motherboard ist mit einem Silicon Image Sil3132- und dem NVIDIA nForce ™ 590 SLI Southbridge RAID-Kontrollern ausgestattet. Diese gestatten Ihnen, Serial ATA-Festplattenlaufwerke als RAID-Sets zu konfi gurieren. Das Motherboard unterstützt die folgenden RAID-Konfi gurationen. RAID 0 (Data striping) veranlasst zwei identische Festplatten dazu, Daten in parallelen, versetzten Stapeln zu lesen.

  • Seite 147: Installieren Der Serial Ata (Sata) -Festplatten

    Schließen Sie die SATA-Signalkabel an. Verbinden Sie das SATA-Stromkabel mit dem entsprechenden Strom- anschluss jedes Laufwerkes. Beziehen Sie sich auf das Benutzerhandbuch des RAID-Kontrollers auf der Motherboard-Support-CD für genauere Informationen zur RAID-Konfi gurationen. Siehe Abschnitt “5.2.4 Manuals-Menü” ASUS M2N32-SLI Deluxe 5-31...

  • Seite 148: Nvidia ® Mediashield Raid-Konfi Gurationen

    ® 5.4.2 NVIDIA MediaShield RAID-Konfi gurationen ® Das Motherboard besitzt einen im NVIDIA nForce™ 590 SLI Southbridge- Chipsatz integrierten Hochleistungs-RAID-Controller. Dieser unterstützt RAID 0, RAID 1, RAID 0+1, RAID 5 und JBOD für vier eigenständige Serial ATA-Kanäle. Einstellen der BIOS RAID-Elemente Nach dem Installieren der Festplattenlaufwerke vergewissern Sie sich bitte, dass die notwendigen RAID-Elemente im BIOS gesetzt sind, bevor Sie die RAID- Konfi...

  • Seite 149: Aufrufen Des Nvidia

    Sie den RAID-Moidus und drücken Sie <Enter>. Es erscheint das folgende Untermenü. Mirroring Benutzen Sie die <Auf>- und <Ab>- Striping Pfeiltasten, um einen RAID-Modus zu Stripe Mirroring wählen und drücken Sie dann auf <Enter>. Spanning ASUS M2N32-SLI Deluxe 5-33...
  • Seite 150 Drücken Sie <TAB>, wählen Sie ↑ den Striping Block und drücken Sie dann auf <Enter>. Es erscheint das 128K folgende Untermenü: Optim ↓ Wenn Sie Striping oder Stripe Mirroring ausgewählt haben, benutzen Sie die <Auf>- oder<Ab>-Pfeiltasten, um die Stripe-Größe für Ihr RAID 0-Array zu wählen und drücken Sie danach auf <Enter>.Die verfügbaren Werte befi...

  • Seite 151: Wiederherstellung Eines Raid-Arrays

    XXX.XXG - Array Detail - RAID Mode: Mirroring Striping Width: 1 Striping Block: 64K Adapt Channel Index Disk Model Name Capacity Master XXXXXXXXXXXXXXXXX XXX.XXGB Master XXXXXXXXXXXXXXXXX XXX.XXGB [R] Rebuild [D] Delete [C] Clear Disk [ENTER] Return ASUS M2N32-SLI Deluxe 5-35...
  • Seite 152 An der Unterseite des Bildschirms wird eine neue Gruppe von Navigations- tasten angezeigt. Drücken Sie <R>, um ein RAID-Array wiederherzustellen. Es erscheint der folgende Bildschirm. Array 1 : NVIDIA MIRROR XXX.XXG - Select Disk Inside Array - RAID Mode: Mirroring Striping Width: 1 Striping Block: 64K Adapt...

  • Seite 153: Löschen Eines Raid-Arrays

    Drücken Sie <Y>, um das Array zu löschen, oder <N>, um den Vorgang abzubrechen. Beachten Sie, dass bei der Benutzung dieser Option alle Daten der RAID- Laufwerke gelöscht werden! Wenn Sie Yes gewählt haben erscheint das Defi ne a New Array-Menü. ASUS M2N32-SLI Deluxe 5-37...

  • Seite 154: Löschen Der Laufwerksdaten

    Löschen der Laufwerksdaten So löschen Sie die Laufwerksdaten: Benutzen Sie im Array List-Menü, die <Auf>- oder<Ab>-Pfeiltasten, um ein RAID-Array auszuwählen und drücken Sie anschließend auf <Enter>. Es erscheinen die RAID-Array-Details. Array 1 : NVIDIA MIRROR XXX.XXG - Array Detail - RAID Mode: Mirroring Striping Width: 1 Striping Block: 64K...

  • Seite 155: Silicon Image Raid-Konfi Gurationen

    Starten Sie die Silicon Image Array Management-Software in Windows XP durch einen Klick auf Start > Alle Programme > Silicon Image > Sam Für Details der Silicon Image SATARaid™ RAID-Konfiguration beziehen Sie sich bitte auf die Anleitung “Sil3132 User Guide” auf Ihrer Motherboard- Support-CD. ASUS M2N32-SLI Deluxe 5-39...

  • Seite 156: Aufrufen Des Silicon Image Bios Raid-Konfi Gurationshilfsprogramms

    Aufrufen des Silicon Image BIOS RAID-Konfi gurationshilfsprogramms So rufen Sie das Silicon Image BIOS RAID-Konfi gurationshilfsprogramm auf: Starten Sie Ihren Computer. Während des POST drücken Sie <Ctrl+S> oder <F4>. Die in diesem Abschnitt gezeigten RAID BIOS-Einstellungsbildschirme sind nur Beispiele und können von den Anzeigen auf Ihrem Bildschirm abweichen. RAID Confi...

  • Seite 157: Erstellen Eines Raid 0-Sets (Striped)

    C h u n k - G r ö ß e z u w ä h l e n u n d drücken Sie <Enter>. ASUS M2N32-SLI Deluxe 5-41...

  • Seite 158: Das Physical Drive-Menü

    TIPP: Für Serversysteme empfehlen, wir eine niedrige Array-Blockgröße zu verwenden. bei Multimedia-Computersystemen, die hauptsächlich für Audio- und Videobearbeitung benutzt werden, empfehlen wir eine größeren Array- Blockgröße für optimale Leistung einzustellen. Das Physical Drive-Menü PHYSICAL DRIVE erscheint. Benutzen Sie die <Auf>- XXXXXXXXXXX XXXXXXMB und <Ab>-Pfeil-tasten, wählen Sie...
  • Seite 159 Die Option Create without data copy deaktiviert die Kopierfunktion auf das Spiegellaufwerk. • Wenn Sie Create without data copy wählen, muss das RAID 1-Set neu partitioniert und formatiert werden, um die Konsistenz seines Inhaltes zu gewährleisten. ASUS M2N32-SLI Deluxe 5-43...
  • Seite 160 e. W e n n S i e C r e a t e MAIN MENU with data copy gewählt Auto confi guration h a b e n , e r s c h e i n t d a s Manual confi...

  • Seite 161: Erstellen Eines Concatenation-Sets

    Pfeiltasten, um die RAID-Größe einzustellen und drücken Sie anschließend <Enter>. Drücken Sie zur Bestätigung <Y> oder <N>, um zum Hauptmenü zurückzukehren. Konfi gurieren Sie ein CONCATENATION-Set nur, wenn Sie eine einzelne Serial ATA-Festplatte verwenden, anderenfalls wird das System das Laufwerk nicht erkennen. ASUS M2N32-SLI Deluxe 5-45...

  • Seite 162: Erstellen Einer Raid-Treiberdiskette

    Erstellen einer RAID-Treiberdiskette ® Bei der Installation von Windows 2000/XP auf einer Festplatte, die zu einem RAID-Set gehört, benötigen Sie eine RAID-Treiberdiskette. So erstellen Sie eine RAID-Treiberdiskette: Legen Sie die Motherboard-Support-CD in das optische Laufwerk ein. Wählen Sie den Tab Make Disk. Im Menü...
  • Seite 163 Dieses Kapitel erklärt Ihnen, wie SLI-fähige PCI Express-Grafi kkarten installiert werden. NVIDIA ® SLI™- Technologie- unterstützung...
  • Seite 164 Kapitelübersicht Übersicht................6-1 Einrichten von Dual-Grafi kkarten ........... 6-2 ASUS M2N32-SLI Deluxe...

  • Seite 165: Übersicht

    Grafi kkarten verfügen. • Eine Liste qualifi zierter, SLI-bereiter Grafi kkarten für dieses Motherboard fi nden Sie auf der ASUS-Webseite (www.asus.com). • Vergewissern Sie sich, dass Ihr Grafi kkartentreiber die NVIDIA SLI- Technologie unterstützt. Die neuesten Treiber stehen auf der NVIDIA- Website (www.nvidia.com) zur Verfügung.

  • Seite 166: Einrichten Von Dual-Grafi Kkarten

    Einrichten von Dual-Grafi kkarten 6.2.1 Installieren von SLI-bereiten Grafi kkarten Installieren Sie nur identische SLI-bereite Grafi kkarten, die von NVIDIA ® zertifi ziert sind. Grafi kkarten verschiedenen Typs arbeiten nicht zufriedenstellend miteinander. So installieren Sie die Grafi kkarten: Halten Sie zwei Grafi kkarten bereit. Jede Grafi kkarte sollte über vergoldete Kontaktstifte für die SLI-Verbindung verfügen.
  • Seite 167 Vergewissern Sie sich, dass die Karte korrekt eingesteckt ist. Stecken Sie die zweite Grafi kkarte in den anderen Steckplatz. Vergewissern Sie sich, dass die Karte korrekt eingesteckt ist. Falls nötig, verbinden Sie die PCI Express-Grafi kkarten mit einer zusätzlichen Stromquelle. ASUS M2N32-SLI Deluxe...
  • Seite 168 Befestigen Sie die SLI-Verbindung mit den vergoldeten Kontaktstiften beider Grafi kkarten. Vergewissern Sie sich, dass die Verbindung sicher befestigt ist. SLI-Verbindung Wenn Sie zwei Grafi kkarten mit einem 20-pol. ATX-Netzteil mit die zusätzliche Stromquelle des Netzteils mit der Grafi kkarte zu verbinden. Die Stromanforderungen dualer Grafi...

  • Seite 169: Installieren Der Gerätetreiber

    Desktop Manager aus dem Pop-up-Menü, und klicken Sie auf nView Properties (nView- Eigenschaften). Wählen Sie im nView Desktop Manager-Fenster den Desktop Desktop Management Management-Registerreiter. Klicken Sie auf Properties Properties (Eigenschaften), um das Display Properties (Eigenschaften von Anzeige)-Dialogfenster zu öffnen. ASUS M2N32-SLI Deluxe...

  • Seite 170: Wählen Sie Den Nvidia Nvidia

    In diesem Dialogfenster wählen Sie den Einstellungen- Registerreiter, und klicken Sie auf Erweitert Erweitert. Wählen Sie den NVIDIA NVIDIA GeForce GeForce-Registerreiter. Klicken Sie auf den Schalter links, um das folgende Menü anzuzeigen, und wählen Sie dann das SLI multi-GPU SLI multi-GPU-Element aus. Schalter Haken Sie das Kästchen Enable SLI multi-GPU Enable SLI multi-GPU (SLI Multi-...

Inhaltsverzeichnis
