4. Montage und Anschluß der Zentrale
4.0 Technische Daten der Zentrale
Gewicht:
Länge der Netzschnur:
Länge des ISDN-Verbindungskabels:
Maße:
Netzspannung:
Nennleistung:
Netzfrequenz:
Rufspannung:
BZT-Nr.:
4.1 Auswahl des Montageortes
Die Telefonzentrale sollte in:
der Nähe des Telekom-Erstanschlusses,
der Nähe einer jederzeit zugänglichen 230-V-Steckdose,
trockenen, staubarmen Räumen,
Räumen, deren Temperaturbereich innerhalb von +5° / +35° liegt, montiert werden.
Die Telefonzentrale darf nicht in :
der Nähe von Geräten, die magnetische Wellen bzw. Magnetfelder erzeugen;
der Nähe von Hochfrequenzgeräten, z.B. Sendern, montiert werden.
Die Telefonzentrale ist vor:
Vibration und Erschütterung,
Sonnen- bzw. Wärmeeinstrahlung,
Feuchtigkeit und Nässe zu schützen
Die Installation der Telefonzentrale muß auf dem
Grundstück des Telekom-Erstanschlusses erfolgen.

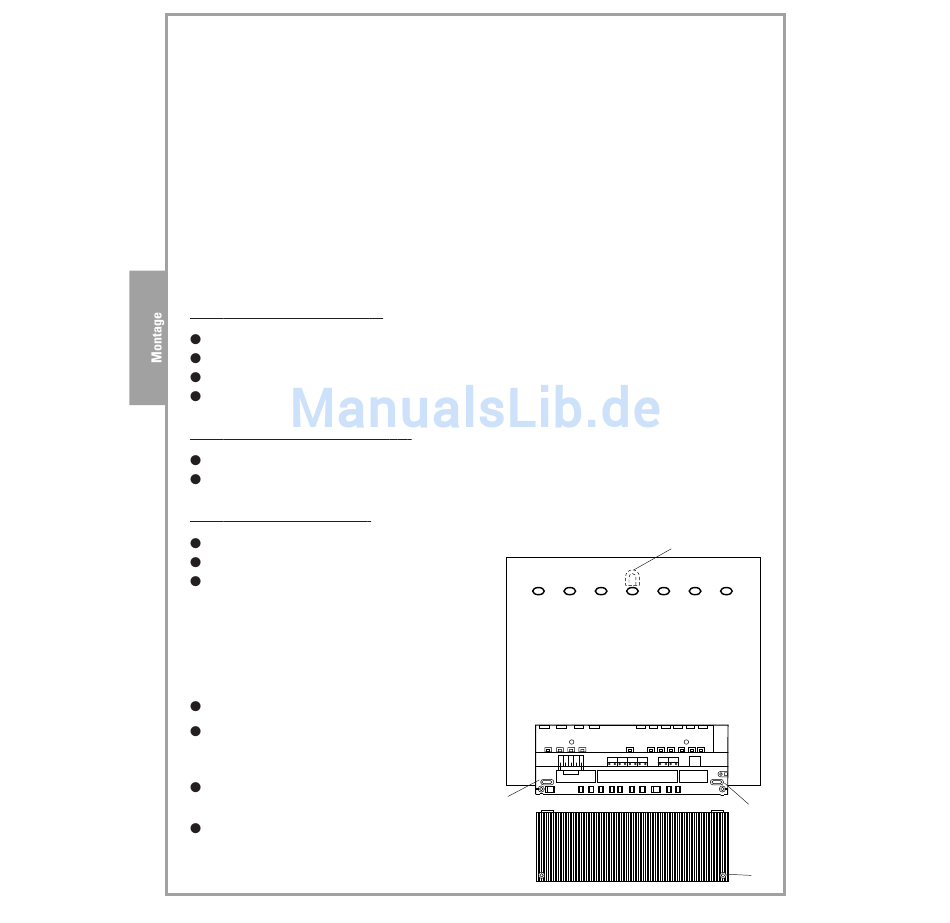

4.2 Montage der Telefonzentrale
Klemmenabdeckung 3 abschrauben
Schraube 4 x 40 mm mittels Dübel in die
Wand schrauben (Abstand Schrauben-
kopf – Wand ca. 3 mm).
Zentrale mit rückseitiger Einhängeöffnung 1
in Schraube einhängen.
Zentrale mit zwei Schrauben durch
Befestigungsöffnungen 2 festschrauben.
66
ca. 1,7 kg
ca. 2 m
ca. 2 m
B = ca. 360 mm H = ca. 270 T = ca. 75
230 V
15 VA
48 Hz ... 52 Hz
ca. 35 V
Q 119
2
1
2
3
