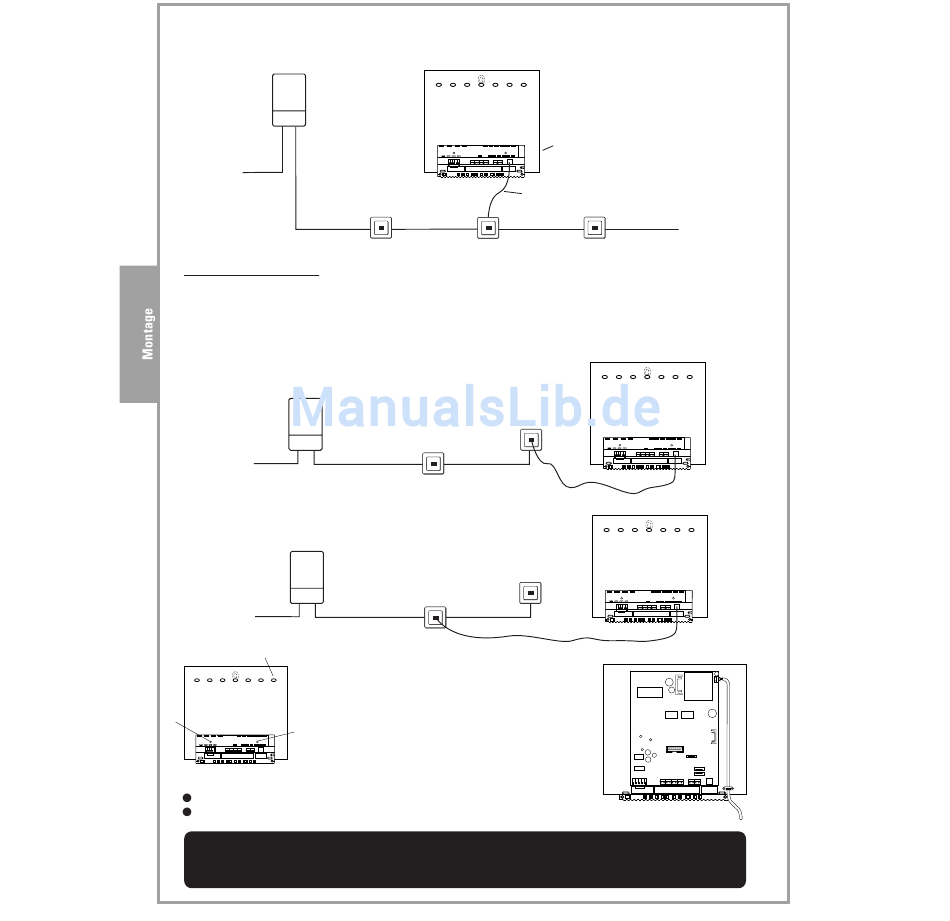

Telefonzentrale über ISDN-Dose des externen Busses an NT.
Falls Sie einen externen Bus verlegt haben, können Sie an eine beliebige IAE-Dose dieses Busses Ihre Telefonanlage
über beiliegende ISDN-Verbindungsleitung anschließen.
NT
Abschlußwiderstände
In die Zentrale sind zwei 100-Ohm-Widerstände integriert, mit denen die externe Busleitung abgeschlos-
sen werden kann. Diese 100-Ohm-Widerstände lassen sich über 2 Schalter (S2 und S3) ein- bzw. aus-
schalten. Werkseitig sind beide Schalter geschlossen, d.h. die Busleitung ist abgeschlossen.
Bei nachstehend gezeigten Beispielen müssen beide Schalter S2
und S3 in der Zentrale geöffnet werden.
a) letzte Dose ist bereits abgeschlossen
NT
b) Telefonanlage wird nicht in die letzte IAE-Dose gesteckt
NT
2
1
1
Gehäuseoberteil abnehmen
Schrauben 1 herausdrehen
Gehäuseoberteil 2 abnehmen
Sicherheitshinweise:
Die Telefonanlage ist an 230-V-Versorgungsspannung angeschlossen!
Das Öffnen des Gehäuses und das Betätigen der Schalter S1, S2 und S3 dürfen nur durch eine Elektrofachkraft erfolgen.
72
ISDN-Anschlußleitung (liegt der Zentrale bei)
IAE-Dose
IAE-Dose
IAE Dose mit
Abschluß-
widerständen
IAE Dose
IAE Dose mit
Abschluß-
widerständen
IAE Dose
Warnung:
Vorsicht Netzspannung!
Außer Schalter S1, S2 und S3
keine elektronischen Bauteile
berühren!
Elektrostatische Aufladung vor
dem Berühren der Schalter
ableiten!
Schalter S2 u. S3
geöffnet
externer
S
-Bus
0
IAE-Dose
letzte IAE-Dose mit 2 x100 Ohm
abschließen
S1
S2
S3
