7. Anschlußpläne Türadapter
7.1 Telefonanlage mit Türstation RITTO-PORTIER 3000
Option: Anschlußmöglichkeit einer Blitzleuchte
Funktion:
gebührenfreie Türgespräche
Türruf auf externes Läutewerk
Türruf auf entsprechend programmierte
Telefone (siehe Kapitel „Programmie-
rung" 2.18a)
Türöffner (siehe Kapitel „Programmie-
rung" 2.16)
Klingelsignalisierung über Blitzleuchte
Weitere Funktionen sind in den Kapiteln
Bedienung und Programmierung
beschrieben.

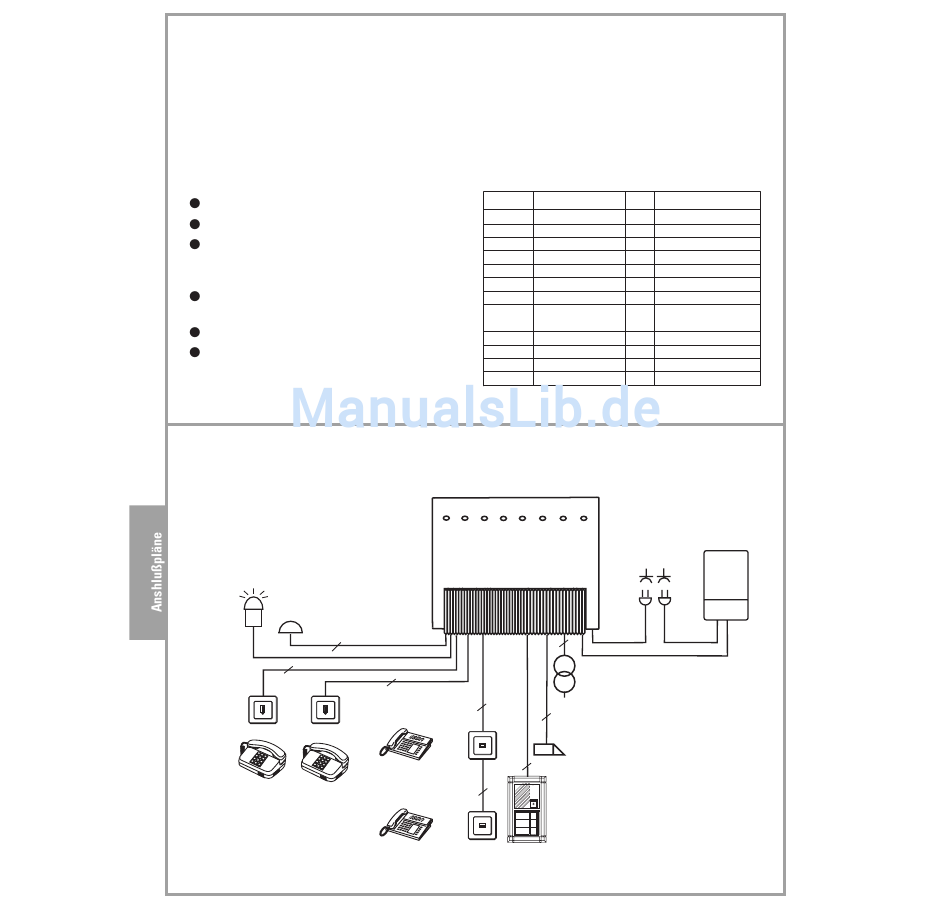

Blockschaltbild
z.B.
Blitzleuchte
~
2
TAE 6F
80
Anlagenstückliste
Art.-Nr.
8170/00
8180/00
6476/..
57. .
6646/..
8170/00
8180/00
2
2
4
TAE 6F
IAE-
Dose
8
4
IAE-
Dose
Gerät
St.
Bemerkungen
Telefonzentrale
1
Türadapter
1
Klingeltrafo
1
alt. 6477 einsetzbar
Türstation
1
Portier 3000
Externes LW
1
bauseits
Türöffner
1
bauseits
TAE 6 F-Dose
handelsüblich
1-4
postzugelassen,
Endgeräte
1-4
Wahlverfahren MFV
max .8
handelsüblich z.B. IAE
ISDN-Dosen
max .8
postzugelassen
ISDN-Endgeräte
1
Rufanschaltrelais
bauseits
Blitzlicht
1
RITTO
2
6476/00
2
TÖ
Portier
RiTTO
3000
NT
