4.6
BEISPIELE VON ISOLATIONSMESSUNGEN
Verbinden Sie den Prüfling, dessen Isolation Sie messen wollen mit den Hochspannungsbuchsen.
Verbinden Sie die Guard Buchse mit einem geeigneten Punkt nahe dem negativen Kontakt (lesen
Sie nach unter der. "Verwendung der ABSCHIRMUNG" – Überschrift 2.5).
Verfahren Sie im Einklang mit den Anweisungen in dieser Anleitung, lesen Sie insbesondere in
Kapitel 1 "Unfallverhütung und Sicherheitsmaßnahmen" nach.
Das Instrument ist mit einem Entladungsschaltkreis für die, mit den Meßkontakten verbundenen
Kapazitäten, ausgestattet. Trennen SIE DIE MESSLEITUNGEN NICHT , BIS DIE "MESSUNG
LÄUFT (Measuring underway)" SYMBOLE ERLOSCHEN SIND.

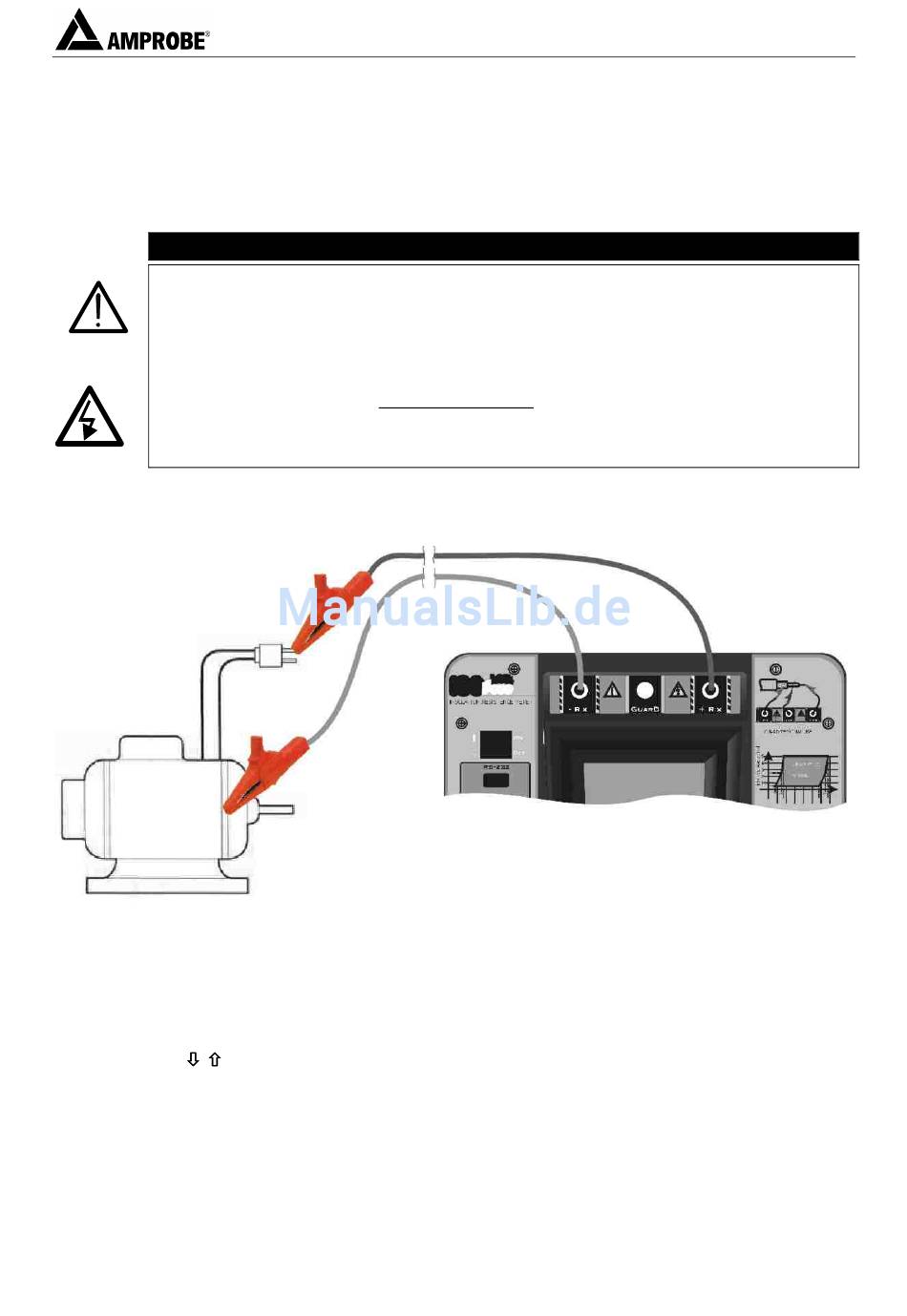

4.6.1 Messung der Isolation von den Wicklungen einer elektrischen Maschine
Diese Messung kann verwandt werden, um das Verhalten von Produkten auszutesten und Ihre
Übereinstimmung mit den spezifischen Vorschriften zu überprüfen.
• Verbinden Sie das Instrument zwischen Gehäuse (an einer farbfreien Stelle) und den
Wicklungen (verbinden Sie diese miteinander, wenn sie getrennt sind ) des Motors.
• Es können voreingestellte Konfigurationen verwendet werden, z.B. kann durch Auswahl von
P25 mit den
–Tasten eine Messung bei 500 V für 1 sec eingestellt werden.
• Sollten Sie die Durchführung von Tests mit anderen Parametern beabsichtigen, wählen Sie die
passenden Einstellungen (Bezug Kapitel 4.7).
• Drücken Sie START, warten Sie bis die Messung abgeschlossen ist und überzeugen Sie sich,
daß der gemessene Wert mit dem übereinstimmt, den Sie wünschen .
• Wenn erforderlich, speichern Sie den Messwert ab durch Drücken der SAVE Taste (Bezug
Kapitel 4.7).
WARNUNG
BERÜHREN SIE WÄHREND DER MESSUNG NICHT
DIE VERBINDUNGEN ZU DEN MESSPITZEN.
- 20 -
ISOTEST-Digi 5kV
