4.2

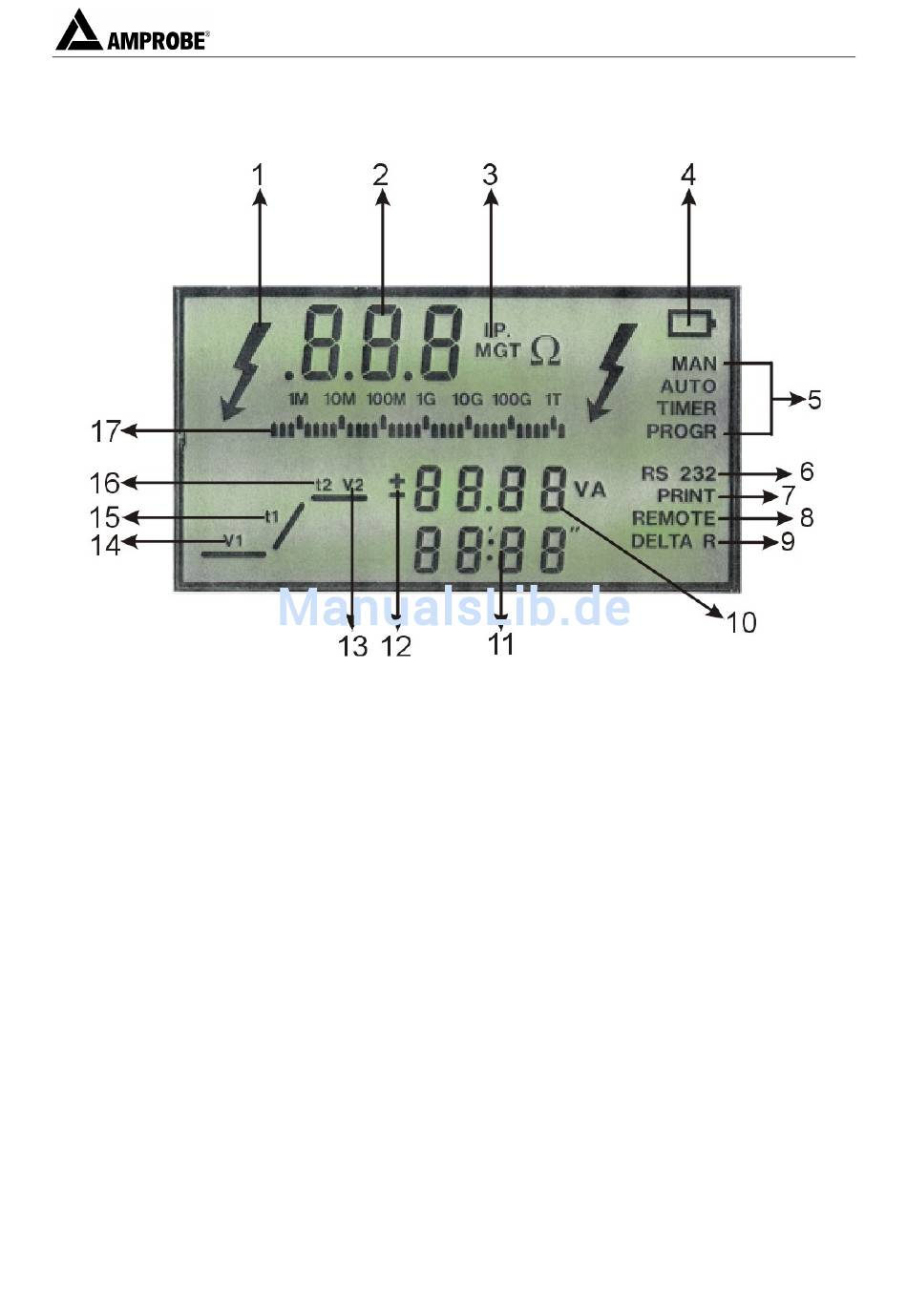

LCD-ANZEIGE
Legende:
1. "Messablaufs" Anzeigen. Wenn blinkend: Spannungsabgabe; wenn bleibendes ON:
Schaltkreisentladung.
2. "Meßwert" Anzeige oder Anzeige der Speichernummer des aktuellen Parameters.
3. Meßeinheit.
4. "Erschöpfte Batterie" Anzeige
5. "Aktueller Meß-Mode" Anzeige
6. "laufende RS 232 Verbindung " Anzeige
7. "Ausdruck läuft" Anzeige
8. Steuerung über Fernbedienung Anzeige
9. "AUTO Mess-Mode" Anzeige (leuchtet während der Messung).
10. Spannungs Anzeige:
• Vor dem Messen, zeigt dies die Spannung an den Meßspitzen an.
• Während dem Messen, wird die abgegebene Spannung angezeigt.
11. Meßzeit Anzeige im TIMER oder PROGR. Mode.
12. Anzeige der Polarität der abgelesenen Spannung.
13. Dies zeigt den Spannung Parameter V2.
14. Dies zeigt den Spannung Parameter V1.
15. Dies zeigt den Zeit Parameter T1.
16. Dies zeigt den Zeit Parameter T2.
17. Bargraph.
- 13 -
ISOTEST-Digi 5kV
