4.13 BENUTZUNG DER SERIELLEN SCHNITTSTELLE
Um das Instrument mit externen peripheren Einheiten (z. B. PC oder Drucker) zu verbinden,
verwenden Sie das serielle Kabel – enthalten im mitgelieferten Zubehör-. In den folgenden Fällen
sollte die serielle Schnittstelle verwandt werden:
4.13.1
Verbindung mit dem Drucker
Anschlussadapter für den
Mini Drucker HT-24

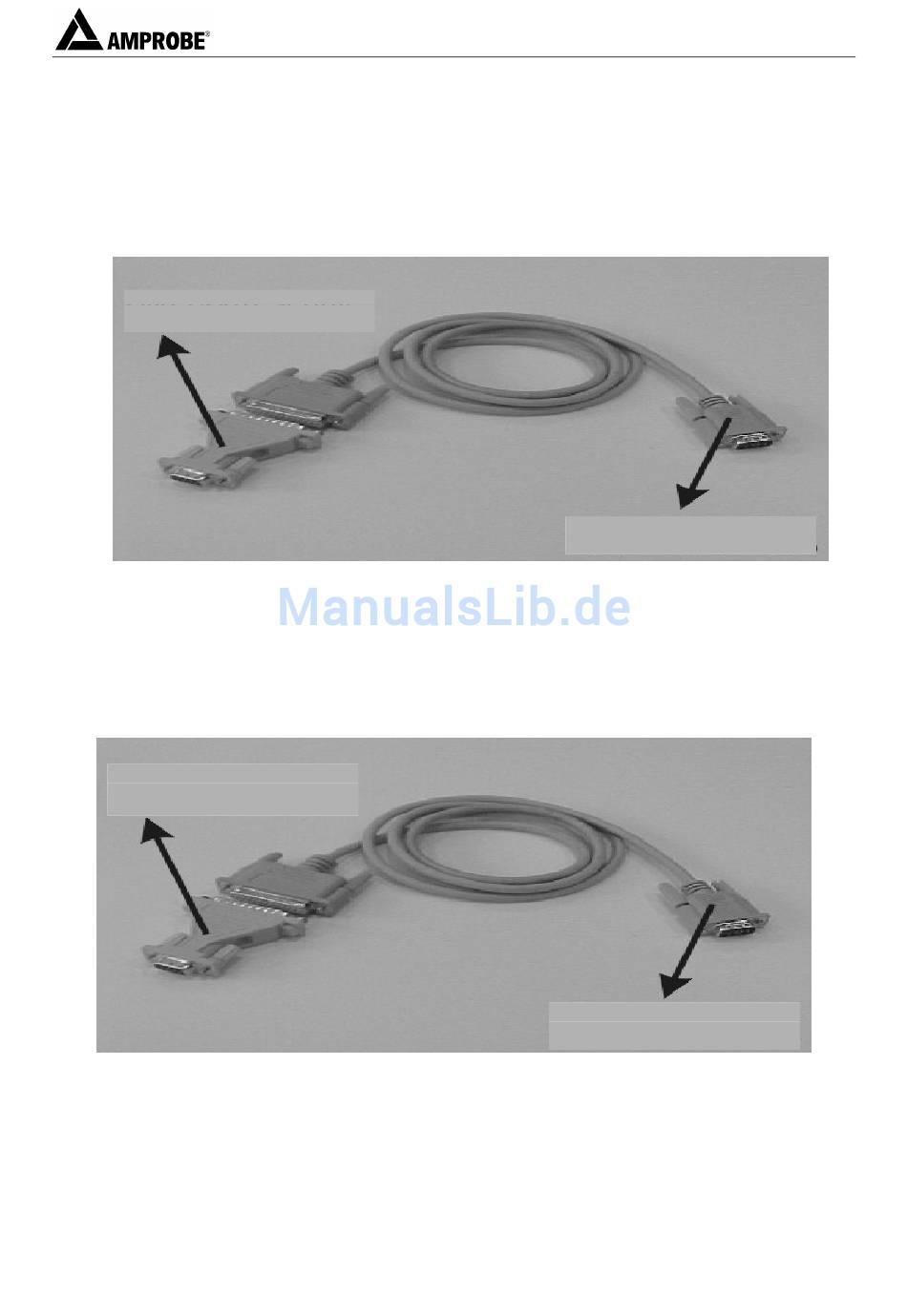

Verbinden Sie das serielle Kabel, wie in der Abbildung gezeigt, unter Verwendung des 25-poligen
Stecker auf 9-poligen Stecker-Adapter. Schalten Sie das Instrument ein, aktivieren den Drucker, ,
und beziehen Sie sich dann auf Kapitel 4.9 (Ausdruck gespeicherter Messungen).
(Druckerkabel und Adapter im Lieferumfang des Minidrucker HT 24 enthalten)
4.13.2 DOWNLOAD; Herunterladen der Messergebnisse auf einen Computer
Anschluss für die Schnittstelle
am PC ( 25 Pol, bzw 9 Pol)
Verbinden Sie das serielle Kabel, wie in der Abbildung gezeigt.
Schalten Sie das Instrument ein und starten die EUROLINK Programmsoftware Version 3.67 auf
dem Computer, folgen Sie dann den EUROLINK Anweisungen in der diesbezüglichen Anleitung.
Merke: verwenden Sie EUROLINK 3.67 oder eine spätere Version.
Anschluss für die Schnittstelle
am Prüfgerät
Anschluss für die Schnittstelle
am Prüfgerät ISOTEST DIGI 5KV
- 25 -
ISOTEST-Digi 5kV
