2.6 Maßbilder
2.6.1

ULTRAMAT/OXYMAT 6E und ULTRAMAT 6E

9

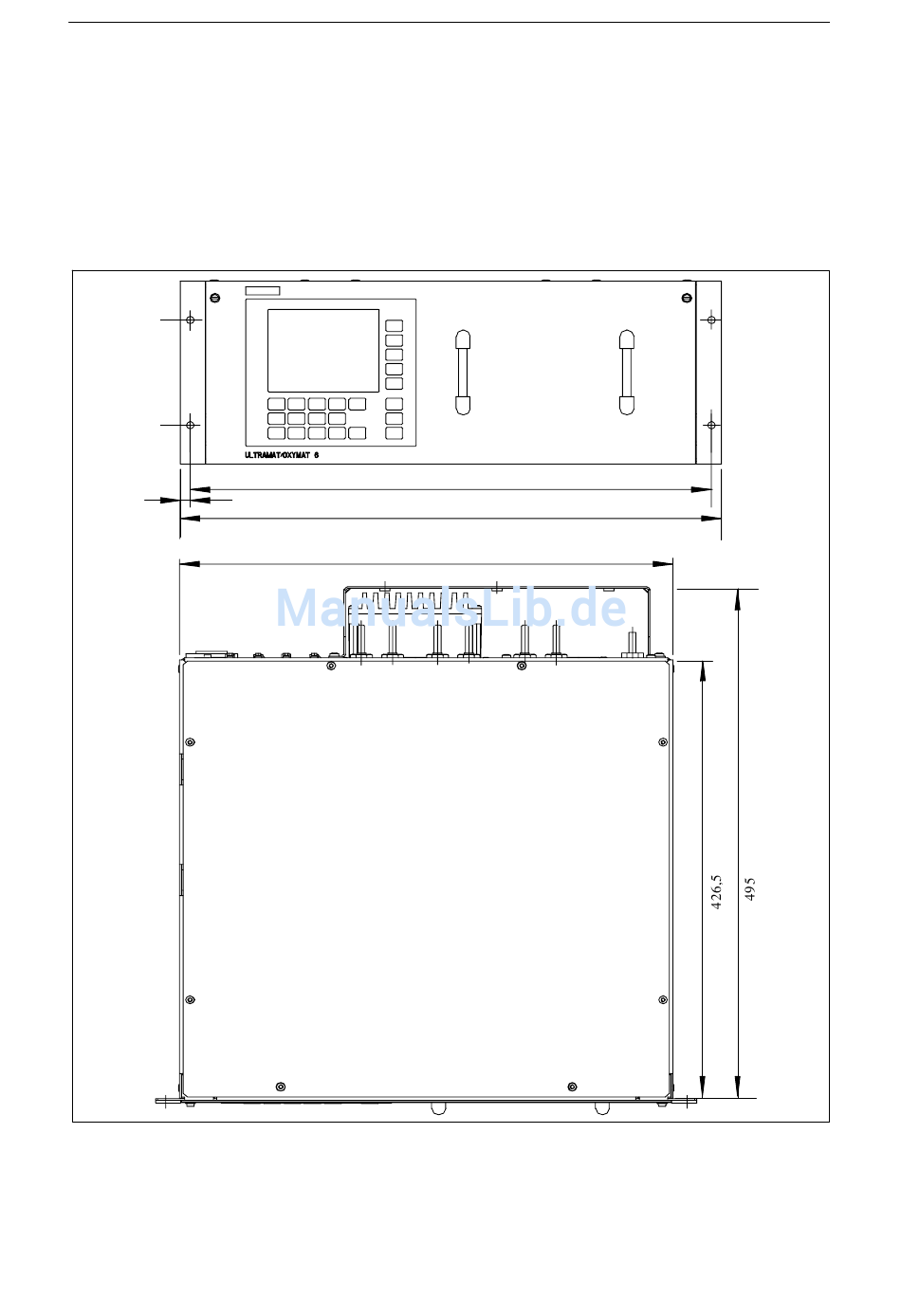

Bild 2-21 Maße zur Installationsvorbereitung (Vorderansicht und Draufsicht), gültig für
ULTRAMAT 6E und OXYMAT 6E, Maße für OXYMAT 6E (7MB2021, 7MB2027)
siehe Bild 2-19
Gasanalysengeräte ULTRAMAT 6E/F, OXYMAT 6E/F
Gerätehandbuch - C79000-G5200-C143-07
Von der Rückseite her gesehen, befindet sich an der linken Seite
entweder ein IR-Kanal oder ein O
während das zweite Analysierteil (bei Zweikanalgeräten) immer ein
IR-Kanal ist.
465
483
440
Montagehinweise
Kanal (bei Einkanalgeräten),
2-
2-35
