BETRIEBSANLEITUNG
8
Frequenzanalyse
Zum Auffinden von Hauptfrequenzen erlaubt das VM31 die Anzeige des FFT-Spektrums der
Spitzenwerte
der
Schwingbeschleunigung.
Dazu
drücken
Sie
die
Taste
F3
und
wählen

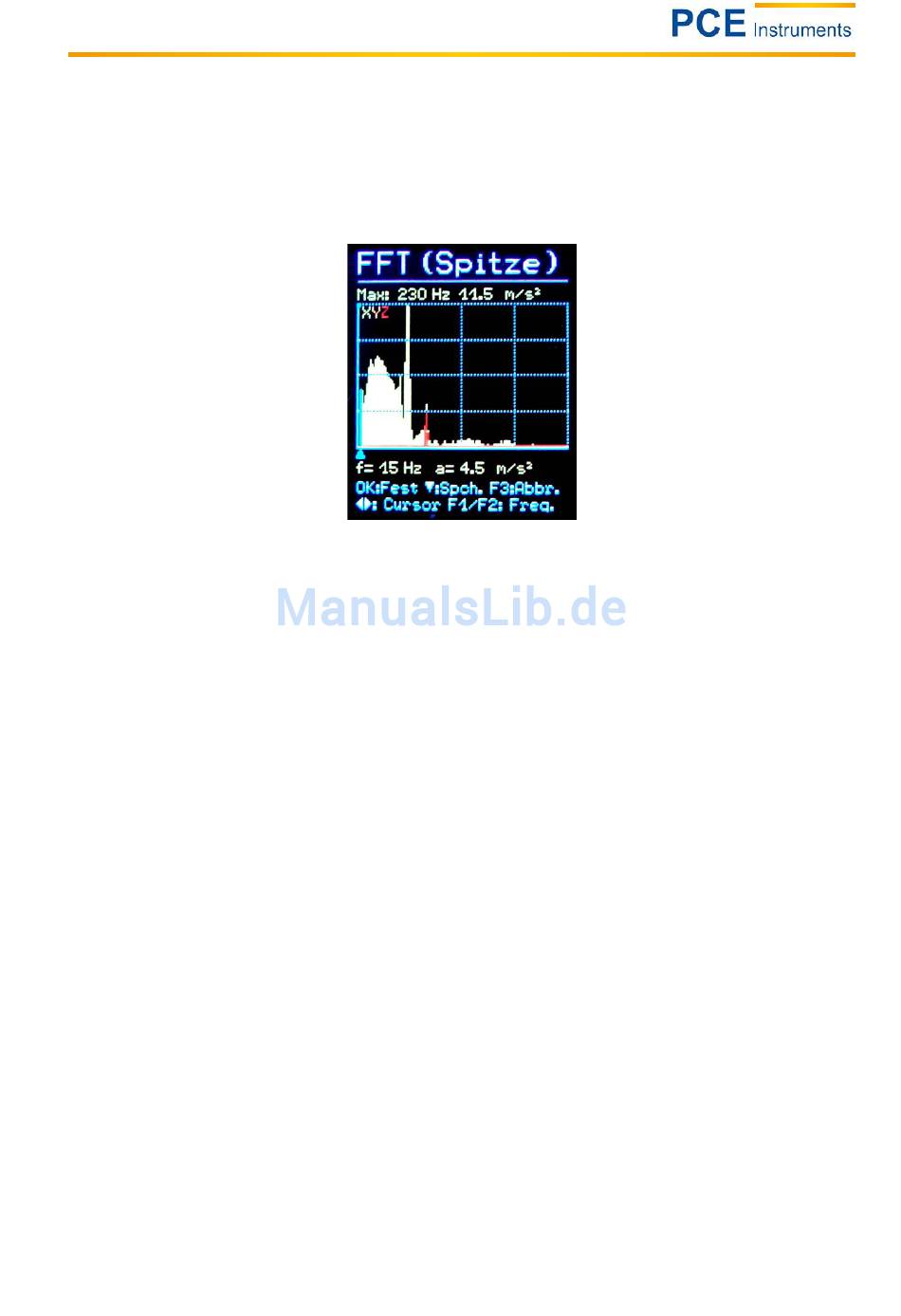

„Frequenzanalyse". Sie sehen eine Spektrum mit 126 Linien (Bild 27). Die drei Richtungen X/Y/Z2
werden in den Kanalfarben dargestellt. Über dem Diagramm werden, ebenfalls in der betreffenden
Kanalfarbe, Amplitude und Frequenz der größten Spektrallinie ausgegeben. Mit den Tasten ◄►
bewegen Sie den Cursor. Amplitude und Frequenz an der Cursorposition werden unter dem Diagramm
angezeigt. Durch Drücken der Tasten F1 oder F2 kann der Frequenzbereich verkleinert oder vergrößert
werden.
Frequenzanalyse
Folgende Frequenzbereiche sind wählbar:
• 3 bis 244 Hz
• 7 bis 488 Hz
• 15 bis 977 Hz
• 30 bis 1954 Hz
Die Speicherung von Spektren erfolgt durch Drücken der Taste ▼. Das VM31 kann 1000 Spektren
aufnehmen. Zum Abrufen der gespeicherten FFT-Daten öffnen Sie das Hauptmenü mit F3. Unter
„Messwertspeicher" wählen Sie „FFTs ansehen/löschen". Mit den Tasten ▲▼ suchen Sie das
gewünschte Spektrum. Die Cursorfunktion steht über die Tasten ◄► zur Verfügung. Der Inhalt des FFT-
Speichers kann über das mitgelieferte USB-Kabel mit dem Excel-Makrofile vm31.xlsm zum PC
übertragen und grafisch dargestellt werden.
22
