- Seite 1 PCE Deutschland GmbH Im Langel 4 D-59872 Meschede Deutschland Tel: 02903 976 99 0 Fax: 02903 976 99 29 info@pce-instruments.com www.pce-instruments.com/deutsch Bedienungsanleitung Feuchtebestimmer - Waage PCE-MB C Serie Version 1.1 10.10.2011...
-
Seite 2: Inhaltsverzeichnis
Inhaltsverzeichnis Einleitung ........................3 Lieferumfang ......................3 Warnsymbole ..........................3 Warnhinweise ......................3 Spezifikationen ......................4 Gerätebeschreibung ....................5 Tastatur .............................5 Anschlüsse ..........................6 Vorbereitungen zum Betrieb ..................7 Aufbau des Feuchtebestimmer ....................7 Allgemeine Bedienungsvorschriften....................8 Kurzanleitung ......................9 Betriebsanleitung ....................11 Inbetriebnahme des Feuchtebestimmers .................. 11 Menü-Übersicht ........................ -
Seite 3: Einleitung
BETRIEBSANLEITUNG Einleitung Dieser Miniatur Darrofen der PCE-MB C Serie ersetzen den klassischen Darrofen bzw. den Trockenschrank. Der Miniatur Darrofen besteht aus einer Heizkammer und einer Feinwaage. Die Miniatur Darrofen Heizkammer kann bis zu 160°C aufgeheizt werden und hält die eingestellte Temperatur +/- 1°C bei der Trocknung der Probe bei. -
Seite 4: Spezifikationen
Die in der Spezifikation angegebenen Grenzwerte für die Messgrößen dürfen unter keinen Umständen überschritten werden. Bei Nichtbeachtung der Sicherheitshinweise, kann es zur Beschädigung des Gerätes und zu Verletzungen des Bedieners kommen Benutzen Sie nur Kaltgerätestecker mit einem PE-Kontakt Berühren Sie nicht die Halogen-Leuchtmittel oder den Deckel während oder nach dem Messvorganges, ansonsten können schwere Verbrennungen am Körper entstehen. -
Seite 5: Gerätebeschreibung

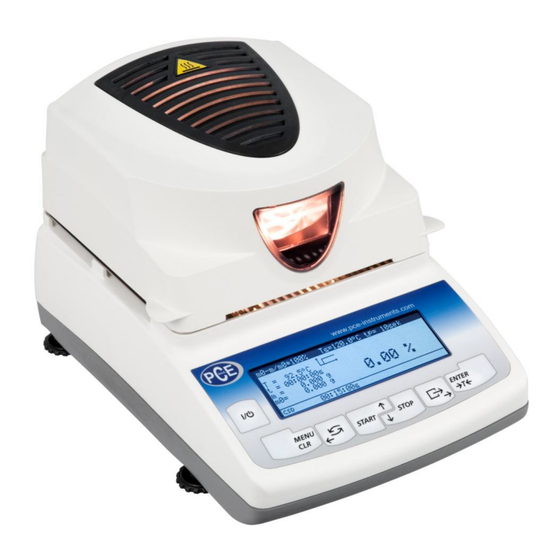

BETRIEBSANLEITUNG Gerätebeschreibung Tastatur An / Aus Menü Löschen (clear) Umschalttaste Feuchtebestimmer / Waage Navigationstaste links (page left) Messung starten (Trocknung) Navigationstaste rechts (page up) sofortige Beendigung der Trocknung Navigationstaste unten (page down) Drucken Navigationstaste rechts (page right) Bestätigungstaste (enter) -
Seite 6: Anschlüsse
Tara (Nullung) Anschlüsse Der Feuchtebestimmer kann mit der RS232C- oder der USB – Datenschnittstelle mit einem PC verbunden werden. Für den Anschluss an einen Drucker oder PC, wie auch mit einem PS2- Eingang für den Anschluss einer externen Tastatur ausgestattet. Optional ist der Feuchtebestimmer auch mit USB Schnittstelle erhältlich. -
Seite 7: Vorbereitungen Zum Betrieb
BETRIEBSANLEITUNG Vorbereitungen zum Betrieb Aufbau des Feuchtebestimmers Warnung: Während des Heizvorganges, erwärmen sich die Halogen-Leuchtmittel (1) auf eine Temperatur von bis zu 160 °C. Berührungen der Halogen-Leuchtmittel können deshalb zu schweren Verbrennungen führen und sind untersagt. Die Abdeckung der Trocknungskammer (3) erwärmt sich während des Heizvorganges auf bis zu 40°C. -
Seite 8: Allgemeine Bedienungsvorschriften
Warnung: Überschreitet die Temperatur während der Aufwärmphase 105°C oder dauert der Vorgang länger als 1 Minute, brechen Sie den Vorgang mit der STOP-Taste ab. Kontrollieren Sie optisch ob der Temperatursensor (2) funktionsfähig ist und ob beide Halogen-Leuchtmittel leuchten. Im Falle eines Defektes kontaktieren Sie die PCE Deutschland GmbH. Der Feuchtebestimmer sollte nicht für ferromagnetische Materialien benutzt werden. -
Seite 9: Kurzanleitung
BETRIEBSANLEITUNG Kurzanleitung Nach Abarbeitung der in 6.1 (Aufbau des Feuchtebestimmers) beschriebenen Punkte ist der Feuchtebestimmer betriebsbereit. Um die Heizparameter zu ändern, drücken Sie die MENU-Taste und wählen Sie die Option 1. Trocknungsparameter aus. Nach drücken der MENU-Taste erscheint folgende Anzeige: Menü... - Seite 10 1) Trocknung (Feuchtigkeitsmessung) Berechnungsformel Solltemperatur Messintervall aktuelle Temperatur aktuelle Trocknungszeit aktuelle Masse Referenzmasse Deckel geschlossen (CSD) verbleibende Trocknungszeit Deckel offen (OPN) Die Feuchtebestimmung wird mit der START-Taste gestartet. 2) Waage Stabilisierungs-Symbol gewogene Masse Warnung: Wird der Feuchtebestimmer zeitweise nicht benötigt, lagern Sie ihn an einem trockenen, gut belüfteten Ort und ziehen Sie den Netzstecker.
-
Seite 11: Betriebsanleitung
BETRIEBSANLEITUNG Betriebsanleitung Inbetriebnahme des Feuchtebestimmers Nach dem Einschalten beginnt der Feuchtebestimmer mit dem Tarieren. Nach Beenden des Tarierens fängt der Feuchtebestimmer mit der Aufwärmphase an. Anschließend, kann die erste Messung beginnen. m0-m/m0*100% =105,0 C tp= 10sek T = 32,23 C m = 0,000 g Aufwärmphase…... -
Seite 12: Menü-Übersicht
Menü-Übersicht 1. Trocknungsparameter 1. Trockunungstemp. 2. Speicherauswahl 2. Abbruchkriterium 3. Weitere Optionen 3. Berechnung 4. Trocknungsbericht 4. Messwertabgleich 5. Einstellungen Waage 5. Messzeit je 6. Werkseinstellung 6. Trocknungszeit 7. Exit 7. Trocknungsart 8. Speicherplatz 9. Exit 1. Speicherauswahl 1. Durchschnittswertermittlung 2. -
Seite 13: Verwendung Als Feuchtebestimmer
BETRIEBSANLEITUNG Verwendung als Feuchtebestimmer m0-m/m0*100% =120 C ts= 0:10:00s Die Umschaltung zur Feuchtebestimmung erfolgt mit der T = 32,23 C -Taste m= 0.000 g t =0:00:00 s m0= 0,000 g Die Feuchtebestimmung wird mit der START-Taste gestartet. 8.4.1 Trocknungsparameter Drücken Sie die MENU – Taste um ins m0-m/m0*100% =120 C ts= 0:10:00s... - Seite 14 Die Menüpunkt in denen Zahlenwerte verändert werden können, werden mit ↑ oder ↓ eingestellt. Die Ziffernstelle wird mit ← und → gewechselt. Bei den Menüpunkten mit einer Auswahlfunktion, werden die verschiedenen Optionen mit ← und → verändert. Folgende Auswahlmöglichkeiten stehen zur Verfügung: Feuchtebestimmer Funktionen 1.
- Seite 15 BETRIEBSANLEITUNG 3. Berechnung Folgende Einstellmöglichkeiten haben Sie um die % Angaben der Waage genauer zu definieren. Die Berechnungsmethode des Feuchtebestimmers kann mittels verschiedener mathematischer Formeln berechnet werden: 4. Feuchtegehalt im Verhältnis zur Anfangsmasse: f [%] = m0-m/m0*100% 5. Feuchtegehalt im Verhältnis zur aktuellen Masse: f [%] = m0-m/m*100% , 6.
-
Seite 16: Laden Gespeicherter Parameter
TROCKNUNGSART Trocknungsart: <schnell> t1=0sek T1=140 C T T1 Exit 140 C TROCKNUNGSART Trocknungsart: <standardl> T1=120 C Exit 120 C 11. Speicherplatz Der Feuchtebestimmer ist mit einem internen Speicher ausgerüstet, der Ihnen erlaubt gewünschte Parameter in 10 Speicherplätzen zu hinterlegen so dass Sie selbst nach ausschalten der Waage immer auf diese Parameter zurückgreifen können. -
Seite 17: Analyseoptionen
BETRIEBSANLEITUNG Speicherauswahl Mit → oder der ENTER – Taste gelangen Sie zur Auswahl des Speichernr.: Speicherplatzes. Einstellungen: Rücksprung mit ← oder der MENU – Taste. Massenkonstanz Ts=151,0°C m0-m/m0*100% ts=0:30:00s In der Anzeige werden nur 6 IK=1 tp= 10sek Menüpunkte angezeigt. Die anderen Menüpunkte erreichen Sie mit ↓... - Seite 18 Einstellungen Wählen Sie mit ↑ oder ↓ den gewünschten Menüpunkt aus. 1. Durchschnittswertermittlung Bestätigen Sie die Auswahl mit → oder 2. Diagrammverlauf der ENTER – Taste. 3. Übertragung 4. Exit Rücksprung mit ← oder der MENU – Taste. Durchschn.werterm. / Diagrammverlauf / Übertragung Wählen Sie mit ↑...
-
Seite 19: Anschluss An Einen Pc Oder Drucker / Trocknungsbericht
BETRIEBSANLEITUNG Während der Trocknung wird der der Verlauf der Feuchtigkeitsmessung gegenüber der zeit dargestellt. Transmission: Freigabe der Datenübertragung über die RS 232C und PS2 – Schnittstelle. Eine Verarbeitung der Daten auf dem PC ist mit Hilfe der Software PROMAS möglich. 8.4.4 Anschluss an einen PC oder Drucker / Trocknungsbericht Ist die Trocknung beendet werden die Messdaten gespeichert und Sie haben die Möglichkeit diese mit -Taste... -
Seite 20: Einstellungen
Trocknungsbericht Wählen Sie mit ↑ oder ↓ den Menüpunkt „4. Trocknungsbericht“ aus Probenart Bestätigen Sie die Auswahl mit → oder 2. Person/Name der ENTER – Taste. 3. Bemerkungen 4. Ausdruckeinstellungen Rücksprung mit ← oder der MENU – 5. Exit Taste. In der Anzeige werden nur 6 Menüpunkte angezeigt. -
Seite 21: Einheit Der Masse Auswählen
BETRIEBSANLEITUNG 8.4.5.1 Einheit der Masse auswählen Einstellungen Waage Wählen Sie mit ↑ oder ↓ den Menüpunkt „1. Masseeinheit“ aus 1. Masseeinheit Bestätigen Sie die Auswahl mit → oder 2. Auto-Zero der ENTER – Taste. 3. Schnittstelle 4. Display Rücksprung mit ← oder der MENU – 5. -
Seite 22: Schnittstelle Parametrieren
8.4.5.3 Schnittstelle parametrieren Einstellungen Waage Wählen Sie mit ↑ oder ↓ den Menüpunkt „3. Schnittstelle“ aus 1. Masseeinheit Bestätigen Sie die Auswahl mit → oder 2. Auto-Zero der ENTER – Taste. 3. Schnittstelle 4. Display Rücksprung mit ← oder der MENU – 5. -
Seite 23: Sprache Auswählen
BETRIEBSANLEITUNG 8.4.5.5 Sprache auswählen Einstellungen Waage Wählen Sie mit ↑ oder ↓ den Menüpunkt „5. Sprache“ aus 1. Masseeinheit Bestätigen Sie die Auswahl mit → oder 2. Auto-Zero der ENTER – Taste. 3. Schnittstelle 4. Display Rücksprung mit ← oder der MENU – 5. -
Seite 24: Tastatur-Ton
Auto-Zero Wählen Sie mit ↑ oder ↓ den gewünschten Menüpunkt aus. 1. Zeit: 8:29:28 Bestätigen Sie die Auswahl mit → oder 2. Datum: 15-06-2011 der ENTER – Taste. 3. PIN 4. 12/24: 5. Form.: DD-MM-YYYY 6. Exit Wählen Sie mit ↑, ↓, ← oder → den gewünschten Wert bzw. die gewünschte Option aus und bestätigen Sie die Eingabe mit der ENTER-Taste. -
Seite 25: Gerät Auf Werkseinstellung Zurücksetzen
BETRIEBSANLEITUNG 8.4.5.8 Gerät auf Werkseinstellung zurücksetzen Einstellungen Waage Wählen Sie mit ↑ oder ↓ den Menüpunkt „7. Tastatur“ aus 1. Masseeinheit Bestätigen Sie die Auswahl mit → oder 2. Auto-Zero der ENTER – Taste. 3. Schnittstelle 4. Display Rücksprung mit ← oder der MENU – 5. - Seite 26 Kalibrierung Wählen Sie mit ↑ oder ↓ den Menüpunkt „2.Kal.Gew.“ aus und bestätigen die 1. Kalibrieren Wahl mit → oder der ENTER-Taste Kal.Gew.: 100g 3. Exit Kalibrierung Wählen Sie mit ↑ oder ↓ den das Kalibriergewicht aus. 1. Kalibrieren Beachten Sie dabei das empfohlene 2.
-
Seite 27: Anzeige Modell- Und Serien-Nummer
BETRIEBSANLEITUNG 8.4.5.10 Anzeige Modell- und Serien-Nummer Einstellungen Waage Wählen Sie mit ↑ oder ↓ den Menüpunkt „10.Infos“ aus 1. Masseeinheit Bestätigen Sie die Auswahl mit → oder 2. Auto-Zero der ENTER – Taste. 3. Schnittstelle 4. Display In der Anzeige werden nur 6 5. -
Seite 28: Feuchtegehalt In Materialien
Die Probe des Materials wird getrocknet indem die erzeugte Strahlung durch das Material absorbiert wird. Die bei der PCE-MB C Serie eingesetzte Halogenstrahlung dringt überwiegend in die Probe ein, um dort in Wärmeenergie umgewandelt zu werden, Erwärmung von innen nach außen. Ein geringer Anteil der Halogenstrahlung wird von der Probe reflektiert, diese Reflektion ist bei dunklen Proben geringer als bei hellen. -
Seite 29: Alu-Einweg-Probeschale
BETRIEBSANLEITUNG Alu-Einweg-Probeschale Um den Feuchteanteil der Probe messen zu können, sollte die Probe gleichmäßig auf der Probenschale verteilt werden und anschließend in die Trocknungskammer vom Feuchtebestimmer eingesetzt werden. Das Widerverwenden einer Proben-schale kann durch die anhaftenden Rückstände das Endergebnis der Messung verfälschen. -
Seite 30: Troubleshooting
9.10 Troubleshooting Problem Lösung Probe verbrennt - Reduzieren Sie die Trocknungstemperatur - Setzen Sie den Glasfaser-Rundfilter ein - Nehmen Sie kleinere Probe (verteilen Sie die Probe gleichmäßig auf der Probenschale) Trocknung dauert zu lange - Trocknungstemperatur erhöhen - Kleinere Probe nehmen Probe verliert an Gewicht bevor die - Nehmen Sie die Probenschale heraus und legen sie Messung vorgenommen wurde... -
Seite 31: Wartung Und Reinigung
BETRIEBSANLEITUNG 10 Wartung und Reinigung Vor dem Reinigen des Gerätes, Netzstecker aus der Steckdose ziehen. Gerät nur mit einem feuchten, fusselfreien Tuch reinigen. Nur handelsübliche Spülmittel verwenden. Beim Reinigen unbedingt darauf achten, dass keine Flüssigkeit in das Innere des Gerätes gelangt. Dies könnte zu einem Kurzschluss und zur Zerstörung des Gerätes führen. - Seite 32 Zusatz- Beispiele von Trocknungsparameter verschiedener Stoffe...
