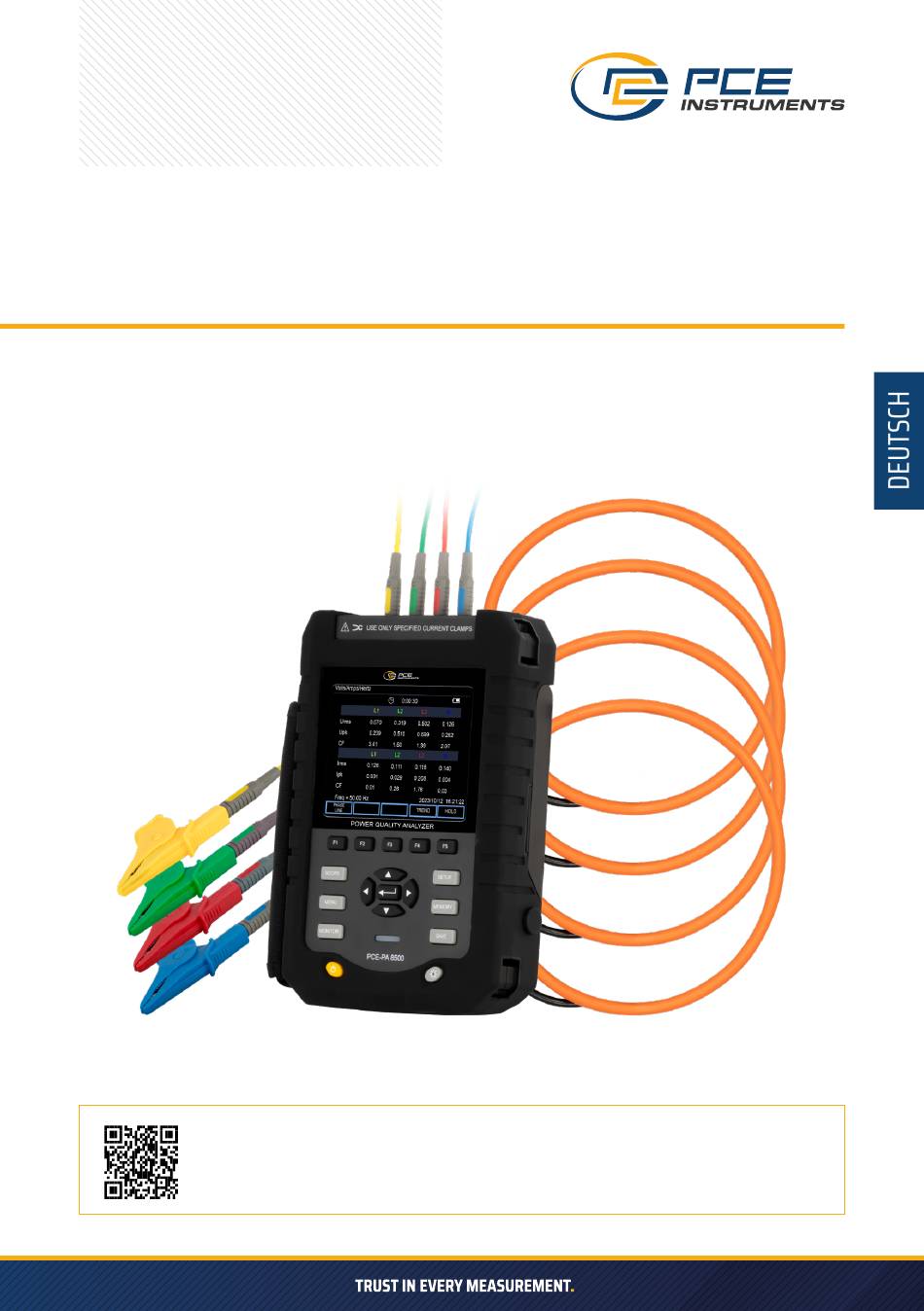

- Seite 1 BEDIENUNGSANLEITUNG LEISTUNGSANALYSATOR PCE-PA 8500 / 8500 HP User manuals in various languages (français, italiano, español, português, nederlands, türk, polski) can be found via our product search on: www.pce-instruments.com...
-
Seite 2: Einführung
EINFÜHRUNG Mit einer dualen DSP-Prozessorarchitektur, großflächigen integrierten Schaltkreisen (FPGA) und einem eingebetteten System (uClinux) kann der PCE-PA 8500 (HP) Power Quality Analyzer eine Vielzahl elektrischer Parameter berechnen und alle Daten schnell verarbeiten. Der Analysator wurde speziell für die Stromüberwachung und Wartung entwickelt und bietet umfangreiche und leistungsstarke Messfunktionen zur Überprüfung von Stromverteilungssystemen sowie zur schnellen und bequemen Ermittlung der... -
Seite 3: Allgemeine Sicherheitshinweise
ALLGEMEINE SICHERHEITSHINWEISE Der Analysator wurde streng nach IEC61010-1 entwickelt und hergestellt und entspricht CAT III 1000 V, CAT IV 600 V und Verschmutzungsgrad II. Beachten Sie die folgenden Sicherheitshinweise, um Verletzungen und Schäden am Analysator oder anderen daran angeschlossenen Produkten zu vermeiden. Um Stromschläge oder Brände zu vermeiden: Lesen Sie vor der Verwendung des Analysegeräts und seines Zubehörs die Bedienungsanleitung durch. -
Seite 4: Erste Schritte
1 ERSTE SCHRITTE Wenn Sie den Analyzer zum ersten Mal verwenden oder keine Zeit haben, dieses Handbuch sorgfältig durchzulesen, können Sie sich einen schnellen Überblick über die einfachen und praktischen Funktionen des Analyzers verschaffen, indem Sie den Inhalt dieses Kapitels überfliegen. Informationen zu komplexeren Funktionen finden Sie in Kapitel 2 „Grundlegende Bedienung“. -
Seite 5: Akku Laden Und Für Den Gebrauch Vorbereiten
1.2 Akku laden und für den Gebrauch vorbereiten Bei Lieferung ist der integrierte Akku möglicherweise leer und sollte vor dem Gebrauch aufgeladen werden. Die erste vollständige Aufladung dauert mindestens 6 Stunden. Der Akku ist vollständig aufgeladen, wenn die Ladeanzeige von „Blinkend“ auf „Leuchtet dauerhaft“ wechselt. Es entstehen keine Schäden, wenn der Adapter über einen längeren Zeitraum an den Analysator angeschlossen bleibt. - Seite 6 SCOPE-Modus Der Scope-Modus zeigt Spannung/Strom mittels Wellenformen und numerischen Werten mit Cursor- und Zoomfunktionen an. Messmodus Umfang Form der Ergebnismessung Umfang Wellenformen Der Bereich zeigt Wellenformen von Spannung oder Strom an. MENÜ Die folgenden Messungen sind über die MENÜ-Taste verfügbar: Messmodus Bildschirmtyp Form of measuring results...
- Seite 7 Unwucht Tabellensicht Numerische Werte: Spannung, Strom negativ Unsymmetrieprozentsatz und Nullunsymmetrieprozentsatz Grundspannung, Strom Komponente und Phasenwinkel Vektor Phasenlage und numerische Werte von Spannung und Strom Transient Wellenformen Spannung, Stromverläufe und Werte Aufzeichnung Ereignisse überschreiten Grenzwert Einschaltstrom Trend Ereignisse überschreiten den Grenzwert Logger Tabellensicht Numerischer Wert: alle...
-
Seite 8: Funktionstasten
1.5 Bildschirm und Funktionstasten Der Analyzer verwendet fünf verschiedene Bildschirmtypen, um die Messergebnisse auf die effektivste Weise darzustellen. Tischbildschirm Abb. 1-5-1 Bildschirmtabelle 1. Die Bildschirmüberschrift zeigt den aktuellen Messmodus an. 2. Statusanzeige und Statuszeile. 3. Messparameter und Messwerte. Der Inhalt hängt vom Messmodus, der Phasennummer und der Verdrahtungskonfiguration ab. - Seite 9 Bildschirminformationen: 1. Zeigt den aktuellen Wert des Trends an. Wenn der Cursor aktiv ist, wird der Trendwert an der Cursorposition angezeigt. 2. Anzeigebereich des Trends. Funktionstasten: F1: Parameter zur Anzeige wechseln F4: Zurück zum Tabellenbildschirm F5: Zwischen RUN und HOLD wechseln Wellenform-Bildschirm Abb.
- Seite 10 Phasor-Bildschirm Die Phasenbeziehung zwischen Spannungen und Strömen wird in einem Vektordiagramm dargestellt. Der Zeigerbildschirm ist im Modus „Unsymmetrie“ verfügbar. Die folgende Abbildung verdeutlicht dies: Abb. 1-5-4 Zeigerbild Bildschirminformationen: 1. In der Kopfzeile des Bildschirms wird der Unwuchtwert angezeigt. 2. Vektordiagramm: Der Referenzphasenvektor A(L1) zeigt auf den positiven Wert der X-Achse. 3.
- Seite 11 Balkendiagramm-Bildschirm Der Balkendiagramm-Bildschirm enthält ein harmonisches Balkendiagramm und ein Balkendiagramm zur Überwachung der Stromqualität. Die Höhe der Balken gibt den Prozentsatz des dargestellten Parameters an. Der zugehörige Parameterwert wird in der Bildschirmüberschrift angezeigt, wenn Sie den Cursor auf den entsprechenden Balken bewegen. Der Bildschirm mit dem Balkendiagramm zur Überwachung der Stromqualität enthält beispielsweise: Effektivwert der Spannung, Oberschwingungen, Flicker, schnelle Spannungsänderungen, Einbrüche, Ausschwingen, Unterbrechungen, Unsymmetrien und Frequenz.
-
Seite 12: Grundlegende Funktionen
2 GRUNDLEGENDE FUNKTIONEN 2.1 Kippständer und Aufhängeschlaufe Der Analysator verfügt über einen neigbaren Ständer, mit dem der Bildschirm bei Aufstellung auf einer ebenen Fläche in einem Winkel betrachtet werden kann. Bei ausgeklapptem Ständer sind der USB-Host- Anschluss und die LAN-Schnittstellen zugänglich, wie in der Abbildung dargestellt. Eine Aufhängeschlaufe, wie in der Abbildung unten dargestellt, wird mit dem Analysator mitgeliefert. -
Seite 13: Anzeigeinformationen
Abb. 2-5-1 Vektordiagramm für korrekt angeschlossenen Analysator 2.6 Anzeigeinformationen Der Analyzer verwendet fünf verschiedene Bildschirmtypen, um die Messergebnisse auf die effektivste Weise darzustellen. Abb. 2-6-1 Übersicht über die Anzeigetypen Phasenfarben Ergebnisse, die zu verschiedenen Phasen gehören, werden mit unterschiedlichen Farben dargestellt. Die Standardfarben sind Gelb für Phase A (L1), Grün für Phase B (L2), Rot für C (L3) und Grau für N (neutral). -
Seite 14: Einrichten Des Analysators
Bildschirmtypen 1. Tabellenbildschirm: Bietet einen sofortigen Überblick über wichtige numerische Messwerte. 2. Trendbildschirm: Dieser Bildschirmtyp ist mit einem Tabellenbildschirm verbunden. Der Trendbildschirm zeigt den zeitlichen Verlauf der Messwerte aus der Tabelle an. 3. Wellenformbildschirm: Zeigt Spannungs- und Stromwellenformen wie auf einem Oszilloskop an. Kanal A (L1) ist der Referenzkanal. -
Seite 15: Benutzereinstellung
Verfügbare Funktionstasten: F2 Benutzereinstellungen: Zugriff auf die Benutzereinstellungen, Konfiguration von Daten, Zeit, LAN- Schnittstelle usw. F3 Kalibrierung: Zugriff auf die Kalibrierungsschnittstelle, Kalibrierung des Analysators. F4 Grenzwerte überwachen: Konfiguration der Grenzwerte für die Überwachung der Stromqualität. F5 Bestätigen, Zugriff auf die Menüoberfläche. Benutzereinstellung Über die Benutzereinstellungen können Sie die Zeit und die LAN-Schnittstelle anpassen. -
Seite 16: Verwendung Von Speicher Und Pc
Schwellungen Schwellenwert, Hysterese, zulässige Anzahl von Wochen. Unterbrechung Schwellenwert, Hysterese, zulässige Anzahl von Wochen Schnelle Spannungsänderung Spannungstoleranz, Stabilisierungszeit, Mindestschritt, Mindestfrequenz, zulässige Anzahl pro Woche Unsymmetrie 2 Wahrscheinlichkeitsprozentsätze (100 % und einstellbar): einstellbarer Prozentsatz mit einstellbarer Obergrenze Frequenz 2 Wahrscheinlichkeitsprozentsätze (100 % und einstellbar): jeweils mit einstellbaren Ober- und Untergrenzen. -
Seite 17: Anwendungsbeispiele
3 ANWENDUNGSBEISPIELE 3.1 Geltungsbereich Der Scope-Modus zeigt Spannungen und Ströme im zu prüfenden Stromnetz anhand von Wellenformen an. Außerdem werden numerische Werte wie Phasenspannungen, Phasenströme und Frequenzen usw. angezeigt. Der Scope-Wellenformbildschirm bietet eine oszilloskopähnliche Anzeige von Spannungs- und Stromwellenformen mit einer schnellen Aktualisierungsrate. In der Bildschirmkopfzeile werden die entsprechenden Effektivwerte für Spannung und Strom angezeigt. -
Seite 18: Einbrüche Und Wellen
Tipps und Hinweise Spannung und Frequenz sollten nahe den Nennwerten von beispielsweise 120 V, 230 V, 480 V, 60 Hz oder 50 Hz liegen. Die Spannungen und Ströme in der Tabelle können beispielsweise verwendet werden, um zu überprüfen, ob die an einen 3-Phasen-Induktionsmotor angelegte Leistung symmetrisch ist. Eine Spannungsunsymmetrie verursacht hohe unsymmetrische Ströme in den Statorwicklungen, was zu Überhitzung und einer verkürzten Lebensdauer des Motors führt. - Seite 19 Während einer Unterbrechung sinkt die Spannung deutlich unter ihren Nennwert. In 3-Phasen-Systemen beginnt eine Unterbrechung, wenn die Spannungen an allen Phasen unter dem Schwellenwert liegen, und endet, wenn eine Phase den Unterbrechungsschwellenwert plus Hysterese erreicht oder überschreitet. Die Auslösebedingungen für Unterbrechungen sind Schwellenwert und Hysterese. Unterbrechungen werden durch Dauer, Größe und Zeitpunkt des Auftretens charakterisiert.
- Seite 20 Veranstaltungstabellen Die Tabelle „Ereignisse“ listet alle Schwellenwertüberschreitungen der Phasenspannungen auf. Es können Schwellenwerte gemäß internationalen Normen oder benutzerdefinierte Schwellenwerte verwendet werden. Die Tabelle „Ereignisse“ zeichnet wichtige Ereignismerkmale auf: Startzeit, Dauer, Spannungsgröße, Ereignistyp, Auftrittsphase usw. In den Ereignistabellen werden die folgenden Abkürzungen verwendet: RVC-Änderung der Schnellspannung DIP-Spannungseinbruch INT-Spannungsunterbrechung...
-
Seite 21: Leistung Und Energie
Tabellenbildschirm Die Tabelle listet alle Oberschwingungsparameter auf, einschließlich Oberschwingungsspannung, Oberschwingungsstrom, Interharmonische Spannung und Interharmonischer Strom. Wählen Sie die nächste Seite mit den Auf-/Ab-Tasten. Verfügbare Funktionstasten: F3 Grundspannung als prozentuale Referenz (%f) oder gesamte Oberschwingungsspannung als prozentuale Referenz (%r) F4 Balkendiagramm für Oberschwingungen öffnen F5 Zwischen RUN und HOLD umschalten. - Seite 22 Tipps und Hinweise Der Leistungsmodus kann verwendet werden, um die Scheinleistung eines Transformators über mehrere Stunden aufzuzeichnen. Sehen Sie sich den Trend an und stellen Sie fest, ob der Transformator überlastet ist. Interpretation des Leistungsfaktors bei Messung an einem Gerät: »...
- Seite 23 Phasor Zeigt die Phasenlage zwischen Spannungen und Strömen in einem Vektordiagramm, das in 30-Grad- Abschnitte unterteilt ist. Der Vektor des Referenzkanals A (L1) zeigt in horizontaler Richtung. Zusätzlich werden folgende Zahlenwerte angegeben: prozentuale negative Spannungs- und Stromunsymmetrie, prozentuale Nullsequenz-Spannungs- und Stromunsymmetrie, Grundphasenspannung und -strom, Frequenz, Phasenwinkel.
-
Seite 24: Einschaltströme
3.9 Einschaltströme Einschaltströme können vom Analysator erfasst werden. Einschaltströme sind Stoßströme, die auftreten, wenn eine große oder niederohmige Last eingeschaltet wird. Normalerweise stabilisiert sich der Strom nach einiger Zeit, wenn die Last ihren normalen Betriebszustand erreicht hat. Beispielsweise kann der Anlaufstrom in Induktionsmotoren das Zehnfache des normalen Betriebsstroms betragen. - Seite 25 Die Bedeutung der Balkendiagramme mit breiter Basis und schmaler Spitze wird im Folgenden am Beispiel der Effektivspannung erläutert. Diese Spannung hat beispielsweise einen Nennwert von 220 V mit einer Toleranz von ±15 % (Toleranzbereich zwischen 187 … 253 V). Die momentane Effektivspannung wird vom Analysator ständig überwacht, er berechnet aus diesen Messwerten über Beobachtungszeiträume von 10 Minuten einen Mittelwert, und diese Mittelwerte werden mit dem Toleranzbereich verglichen.
- Seite 26 Hauptbildschirm „Stromqualität“ Die Überwachung der Stromqualität wird über die Taste MONITOR aufgerufen, und es kann ein sofortiger oder zeitgesteuerter Start eingestellt werden. Mit den Richtungstasten können Sie den Cursor auf ein bestimmtes Balkendiagramm positionieren. Die zu diesem Balken gehörenden Messdaten werden in der Bildschirmüberschrift angezeigt.
- Seite 27 Balkendiagramm-Bildschirm Die Hauptanzeige des Systemmonitors zeigt die schlechteste Oberschwingung für jede der drei Phasen an. Mit der Funktionstaste F2 wird ein Bildschirm mit Balkendiagrammen aufgerufen, die den prozentualen Anteil der Zeit anzeigen, den jede Phase innerhalb der Grenzwerte für 25 Oberschwingungen und die gesamte harmonische Verzerrung (THD) verbracht hat.
-
Seite 28: Technische Daten
3.11 Logger Die Logger-Funktion dient zur Aufzeichnung einer Gruppe von Messdaten als von Ihnen ausgewählter Parameter, wobei das Intervall zwischen 1 Sekunde und 1 Stunde gewählt werden kann. Nach Ablauf jedes Intervalls werden der Maximal-, Minimal- und Durchschnittswert der ausgewählten Parameter gespeichert und die Aufzeichnung für das nächste Intervall beginnt. -
Seite 29: Stromaufnahme
5.2 Spannungseingang Anzahl der Eingänge 4 (3 Phasen + Neutralleiter) DC-Kopplung Maximale Dauereingangsspannung 1000Vrms Spannungsbereich 50...500V Maximale Impulsspitzen-Spannung Eingangsimpedanz 4MΩ/5pF 5.3 Stromaufnahme Anzahl der Eingänge 4 (3 Phasen + Neutralleiter) DC-Kopplung Klemmstromsensor mit mV-Ausgang Nenn-Eingangsbereich 0...5,625 V Spitze, 0...3,97 V Effektivwert Sinuswelle Eingangsbereich 1...3000Arme mit mitgelieferter Stromklemme... -
Seite 30: Messmodi Und Parameter
Trendanzeige Anzeige des Trends der Messparameteränderungen im Zeitverlauf (Anzeigbar unter Spannung/Strom/Frequenz, Leistung und Energie, Ein- und Ausschaltdips, Einschaltstrom, Flicker, Überwachungsmodi) Ereignistabelle Anzeige von Informationen zu Ereignissen, die Grenzwerte überschreiten (Anzeigbar unter Dips&Swells, Transient, Einschaltstrom, Überwachungsmodi.) Balkendiagramm Der harmonische und interharmonische Balkendiagramm-Anzeigemodus ist intuitiver (Anzeigbar im harmonischen Modus und im Überwachungsmodus) -
Seite 31: Messbereich, Auflösung, Genauigkeit
Systemüberwachung Effektivwert, Effektivwert, Oberschwingungsspannung, Gesamtklirrfaktor Spannung, Plt, Vrms1/2, Arms1/2, Vneg, Hz, Schwankungen, Einbrüche, Unterbrechungen, schnelle Spannungsänderungen. Alle Parameter werden gleichzeitig gemäß der Norm EN50160 gemessen. Geben Sie unzuverlässige Messwerte gemäß der Norm IEC61000-4-30 an. Logger Benutzerdefiniert, um weitere Parameter auszuwählen und die Einstellung des Zeitintervalls aufzuzeichnen 5.7 Messbereich, Auflösung, Genauigkeit Spannung/Strom/... - Seite 32 Einbrüche und Anstiege Messbereich Auflösung Genauigkeit Vrms1/2 0...200 % 0.1Vrms ±1% Nennspannung Arms1/2 1~3000A ±1%±2A Schwellenwert Der Schwellenwert kann entsprechend dem prozentualen Anteil der Nennspannung eingestellt werden. Erkennbare Ereignistypen: Einbrüche, Ausschwingungen, Unterbrechungen, schnelle Spannungsänderungen. Änderung. Dauer Stunde-Minute- 0.5 cycle 1 Zeitraum Sekunde-Mikrosekunde Harmonisch Messbereich...
- Seite 33 Ungleichgewicht Messbereich Auflösung Genauigkeit Spannungs- 0.0...5.0% 0.1% ±0.5% symmetrisch 0.0...20.0% 0.1% ±1% Stromunsymmetrie -360°...0° 1° ±2 Zählungen Spannungsphase -360°...0° 1° ±5 Zählungen Stromphase Schnellbereich für Messbereich Auflösung Genauigkeit Spannung Voltage 6000Vpk ±15% Vrms 10...1000Vrms ±2.5% Mindestprüfzeit 50μs Abtastrate 20kS/s Einschaltstrom Messbereich Auflösung Genauigkeit...
-
Seite 34: Allgemeine Merkmale
5.8 Verdrahtungskombinationen 1Ø+NEUTRAL Einphasig mit Neutralleiter 1Ø GETEILTE PHASE Geteilte Phase 1Ø IT NEIN Einphasiges System mit zwei Phasenspannungen ohne Neutralleiter NEUTRAL 3Ø STERNBINDUNG 3-phasiges 4-Leiter-System, Y-Typ 3Ø DREIECKBINDUNG 3-phasiges 3-Leiter-System Delta (Delta) 3Ø IT 3-phasiger Y-Typ ohne Neutralleiter 3Ø HOHE BEINE 4-Leiter-3-Phasen-Delta-System (Delta) mit mittigem Abgriff am hohen Sternpunkt 3Ø... -
Seite 35: Luftfeuchtigkeit
Speicher Flash-Speicher 128M TF-Karte Standard 8G Standard Messverfahren IEC61000-4-30 S Grad Messleistung IEC61000-4-30 S Grad Überwachung der Stromqualität EN50160 Flicker IEC61000-4-15 Oberschwingungen IEC61000-4-7 Umgebung Betriebstemperatur 0°...40° Lagertemperatur -20°...60° Luftfeuchtigkeit 90% relative Luftfeuchtigkeit Sicherheit Entspricht IEC61010-1 Sicherheitsgrad: 600 V CAT IV 1000 V CAT III Verschmutzungsgrad: 2 Maximale Spannung bei Spannungseingang 600V CAT IV 1000V CAT III... -
Seite 36: Die Spezifikation Der Optionalen Stromzangen
Betriebsdauer des Akkus >7 Stunden Ladezeit des Akkus 6 Stunden 5.10 Die Spezifikation der optionalen Stromzangen Modell Reichweite Drehzahl- Genauigkeit Größe mm verhältnis PCE-PA 8500-CL100 100A 1mV/A ±0.2% Φ 13 PCE-PA 8500-CL1000 1000A 1mV/A ±1.0% Φ 52 PCE-PA 8500-ROG1500 1500A 100mV/1000A ±0.5%+(1%... -
Seite 37: Die Anleitung Für Die Pc-Software
DIE ANLEITUNG FÜR DIE PC-SOFTWARE Diese Software hat zwei Funktionen: Sie dient zum separaten Fernsteuern des Geräts und zum Herunterladen und Öffnen der gespeicherten Datei vom Gerät. 1. Fernsteuerung über LAN-Schnittstelle 1. Verbinden Sie das Gerät und den PC über ein Netzwerkkabel und stellen Sie die IP-Adressen von PC und Gerät so ein, dasssie sich im selben Netzwerksegment befinden. -
Seite 38: Entsorgung
