Legen Sie zum Prüfen der Einstellhöhe des internen Vorendschalters VES die VES Lehre oder eine ähnliche Unterlage (Höhe: 50
mm, z.B. Holzlatte, Rohr oder ähnliches) auf den Boden unterhalb des Tores in die Mitte der lichten Weite der Toröffnung. Fährt
das Tor auf die 50 mm hohe VES Lehre, bzw. ähnliche Unterlage, so muss das Tor sofort stoppen und anschließend dieses simu-
lierte Hindernis freifahren (Auffahren).
Ist dies nicht der Fall, so kontrollieren Sie nochmals den Anschluss und die Einstellung der Schaltleiste und lernen Sie die Torend-
lagen erneut ein.
Zur Überprüfung der Funktionsabschaltung der Schaltleiste durch den internen Vorend-
schalter VES beachten Sie unbedingt die Norm EN 12445: Nutzungssicherheit kraftbetä-
tigter Tore – Prüfverfahren.
Lage der Anschlussklemmen können Sie dem Kapitel Lage der Klemmen und Gesamt-An-
schlussplan: P.991: 0 Mechanische Endabschaltung oder Lage der Klemmen und Gesamt-
Anschlussplan: P991: 2 Absolutwertdrehgeber entnehmen.
Schaltleiste
Folgende Schaltleistensysteme können direkt an die Torsteuerung BDC angeschlossen werden:
• 2x Elektrische Schaltleiste (EL).
oder
• 2x Optoelektronische Schaltleiste: OSE der Firma Vitector oder vergleichbare Produkte.
Der benötigte Auswerter ist in der Steuerung integriert (selbstüberwachender Auswerter gemäß EN 12453).
Die 1. elektrische Schaltleiste wird an den Klemmen SE1 und 12 V angeschlossen und die 2. elektrische Schaltleiste wird an den
Klemmen SE2 und 12 V angeschlossen. Beide werden über den in der Schaltleiste integrierten Abschlusswiderstand überwacht.
Bei ab Werk konfektionierten elektrischen Schaltleisten prüfen Sie diese auf ihren Abschlusswiderstand. Es können Schaltleisten
mit 1,2 kΩ oder 8,2 kΩ (standardmäßig eingestellt) Abschlusswiderstand eingesetzt werden. Wird eine Druckwellenschaltleiste
(DW) verwendet, muss SE1 bzw. SE2 als DW-Leiste parametriert werden, da die DW-Leiste in der Endlage ZU getestet werden
muss.
Die 1. optoelektronische Schaltleiste OSE wird an den Klemmen SE1, 0 V und 12 V direkt ohne Abschlusswiderstand angeschlos-
sen (12 V - braune Ader, SE1 - grüne Ader, 0 V - weiße Ader). Eine 2. optoelektronische Schaltleiste kann an den Klemmen FE1, 0
V und 12 V direkt ohne Abschlusswiderstand angeschlossen (12 V - braune Ader, FE1 - grüne Ader, 0 V - weiße Ader) werden.

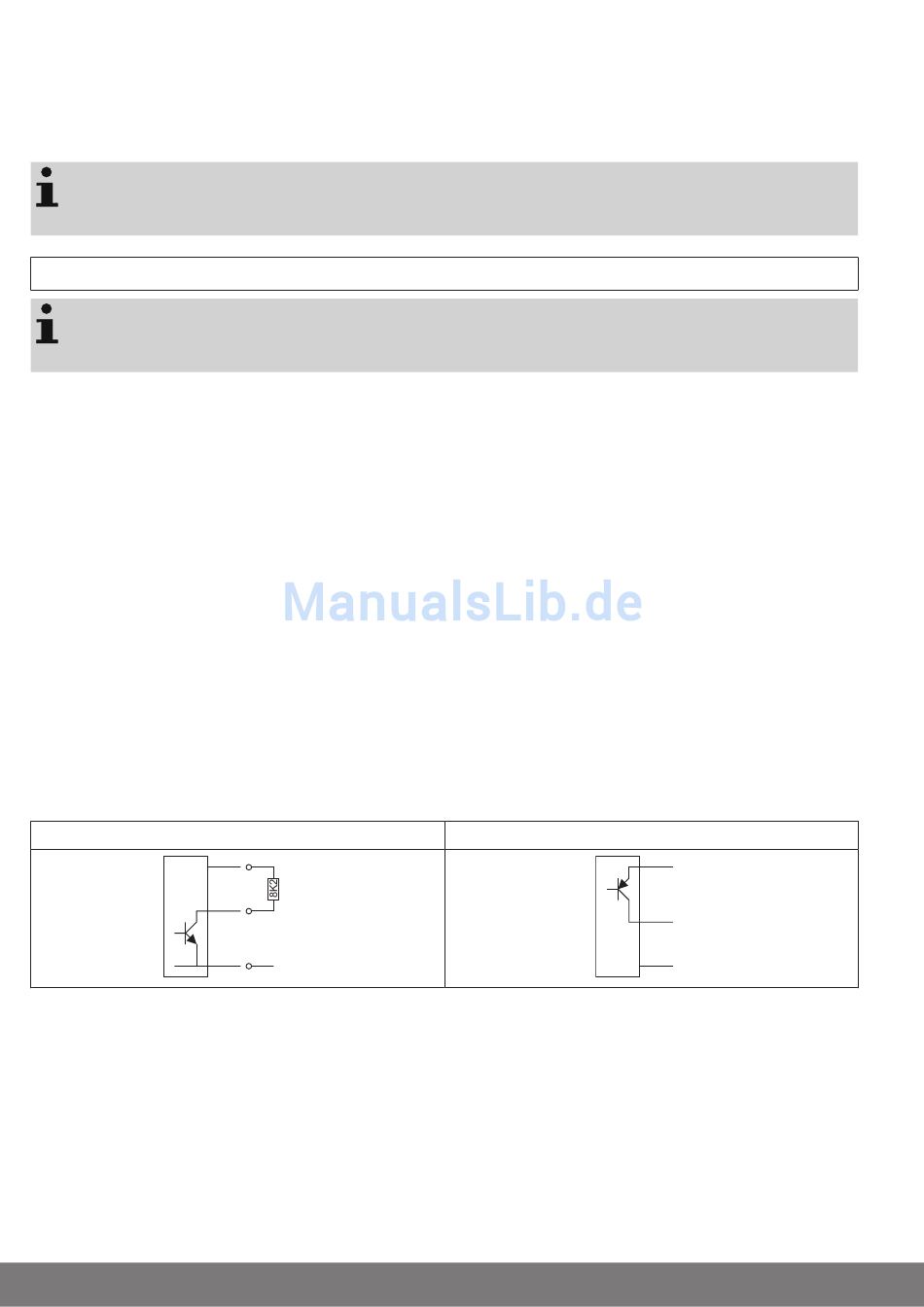

Es können Sicherheitseinrichtungen z. B. Voreilende Lichtschranke ausgewertet werden. Diese Geräte müssen zum Erreichen der
Kategorie 2 laut EN 13849-1 getestet werden. Verwenden Sie dazu einen Schaltausgang für die externe Testung. Wird eine Si-
cherheitseinrichtung mit PNP-Ausgang verwendet, wird der Ausgang an den Klemmen SE1 und 12 V bzw. SE2 und 12V ange-
schlossen. Bei Verwendung einer Sicherheitseinrichtung mit NPN-Ausgang wird der Ausgang an den Klemmen SE1 und 0 V bzw.
SE2 und 0V angeschlossen. Zusätzlich muss ein 8,2 kΩ Widerstand zwischen SE1 und 12 V bzw. SE2 und 12 V angeschlossen
werden.
18

Sicherheitseingang SE1, SE2, Not-Halt

NPN
12 V
SE1
0 V
PNP
12 V
SE1
0 V
