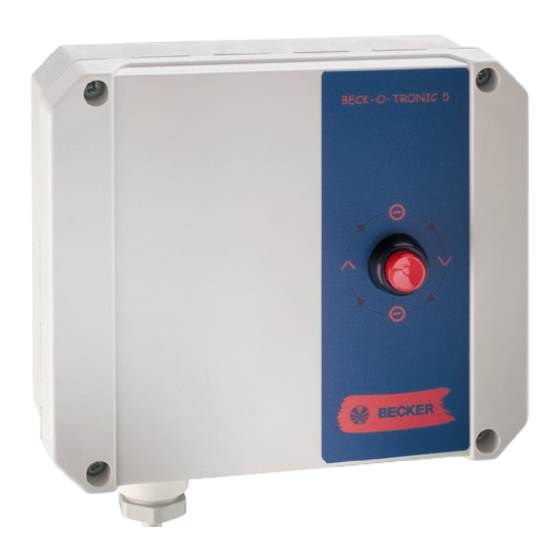

BECK-O-TRONIC 5
Ausführung: Centronic
de
Montage- und Betriebsanleitung
Torsteuerung
Wichtige Informationen für:
• den Monteur / • die Elektrofachkraft / • den Benutzer
Bitte entsprechend weiterleiten!
Diese Originalanleitung ist vom Benutzer aufzubewahren.
Becker-Antriebe GmbH
Friedrich-Ebert-Straße 2-4
35764 Sinn/Germany
www.becker-antriebe.com
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für Becker BECK-O-TRONIC 5
Inhaltszusammenfassung für Becker BECK-O-TRONIC 5
- Seite 1 BECK-O-TRONIC 5 Ausführung: Centronic Montage- und Betriebsanleitung Torsteuerung Wichtige Informationen für: • den Monteur / • die Elektrofachkraft / • den Benutzer Bitte entsprechend weiterleiten! Diese Originalanleitung ist vom Benutzer aufzubewahren. Becker-Antriebe GmbH Friedrich-Ebert-Straße 2-4 35764 Sinn/Germany www.becker-antriebe.com...
-
Seite 2: Inhaltsverzeichnis
Inhaltsverzeichnis Inhalt ........................3 Allgemeines ......................3 Gewährleistung ....................4 Sicherheitshinweise ....................5 Bestimmungsgemäße Verwendung ................ 6 Anzeigen- und Tastenerklärung ................7 Einlernen des Funks ..................... 8 Sender löschen ....................9 Mastersender überschreiben ................9 Montage ......................10 Anschluss ......................10 Einstellungen ...................... -
Seite 3: Inhalt
Inhalt Allgemeines Diese Steuerung ist ein Qualitätsprodukt mit vielen Leistungsmerkmalen und Vorteilen: ▪ leichter bequemer Anschluss ▪ einfache Handhabung bei hoher Flexibilität ▪ modulares System durch steckbaren Funk ▪ Für optische und elektrische Schaltleisten Beachten Sie bitte bei der Installation sowie bei der Einstellung des Gerätes die vorlie‐ gende Montage- und Betriebsanleitung. -
Seite 4: Gewährleistung
Gewährleistung Bauliche Veränderungen und unsachgemäße Installationen entgegen dieser Anleitung und unseren sonstigen Hinweisen können zu ernsthaften Verletzungen von Körper und Gesundheit der Benutzer, z. B. Quetschungen, führen, sodass bauliche Veränderungen nur nach Absprache mit uns und unserer Zustimmung erfolgen dürfen und unsere Hin‐ weise, insbesondere in der vorliegenden Montage- und Betriebsanleitung, unbedingt zu beachten sind. -
Seite 5: Sicherheitshinweise
Sicherheitshinweise Die folgenden Sicherheitshinweise und Warnungen dienen zur Abwendung von Gefah‐ ren sowie zur Vermeidung von Personen- und Sachschäden. Bitte bewahren Sie die Anleitung auf! VORSICHT Die Arbeiten an den elektrischen Einrichtungen sind nur von einer ▪ qualifizierten Elektrofachkraft auszuführen. Halten Sie die gesetzlichen Vorschriften (Sicherheit, Unfallverhü‐... -
Seite 6: Bestimmungsgemäße Verwendung
Bestimmungsgemäße Verwendung Der Steuerungstyp in der vorliegenden Anleitung darf nur zur Ansteuerung von Rohran‐ trieben in Rolltoren verwendet werden, die über feste Anschläge in den Endlagen oder über eine Verkleidung an der Wickelwelle verfügen (EN 12453). Der Funk-Empfänger kann mit allen Sendern des Centronic Steuerungsprogramms angesteuert werden (Ausnahmen sind Sender mit Zeitschaltfunktion und / oder Sonnenschutzfunktion). -
Seite 7: Anzeigen- Und Tastenerklärung
Anzeigen- und Tastenerklärung A) Funk-PRG-Taste B) Einlerntaste auf dem Funk-Empfänger C) Einlerntaste am Sender D) LED E) Kanalwahltaste F) DIP-Schalter FUNK... -
Seite 8: Einlernen Des Funks
Einlernen des Funks HINWEIS Bedienen Sie die Einlerntaste am Sender mit einem geeigneten zylind‐ rischen Werkzeug (z. B. Kugelschreiber). Einlernen des ersten Senders (Mastersender) Drücken Sie die Einlerntaste auf dem Funk-Empfänger (B) für 3 Sekunden. [ Die LED (D) blinkt und der Funk-Empfänger geht für 3 Minuten in Lernbereit‐ schaft. -
Seite 9: Sender Löschen
Sender löschen Sender einzeln löschen HINWEIS Der eingelernte Mastersender kann nicht gelöscht werden. Er kann nur überschrieben werden. Drücken Sie die Einlerntaste (C) am Mastersender für 3 Sekunden. [ Die Quittierung erfolgt durch einmaliges Aufleuchten der LED (D). Jetzt drücken Sie die Einlerntaste des zu löschenden Senders für 3 Sekunden [ Die Quittierung erfolgt durch einmaliges Aufleuchten der LED (D). -
Seite 10: Montage
Montage Prüfen Sie vor der Montage an der gewünschten Montageposition die einwandfreie Funktion von Sender und Empfänger. Öffnen Sie den Deckel der Steuerung. Ziehen Sie den Stecker der Taste „Impuls“ aus der Steuerung heraus und legen den Deckel vor‐ sichtig beiseite. Entfernen Sie die benötigten Ausbrüche im Unterteil des Gehäuses. HINWEIS Schneiden Sie die Kanten ein, damit sich die Ausbrüche leichter ent‐... -
Seite 11: Einstellungen
Einstellungen Mit den 3 DIP-Schalter können Sie die Steuerung nach Ihren Anforderungen konfigu‐ rieren: DIP 1: Umschaltung des Abschlusswiderstandes der Sicherheitskontaktschiene von 1K2 auf 8K2. DIP 2: Umschaltung von Sicherheitskontaktschiene (SKS) auf optische Leiste (OSE) DIP 3: Umschaltung der Laufzeit von 30 Sekunden auf 60 Sekunden Schließkantensicherung Es können elektrische Leisten mit den Abschlusswiderständen 1K2 oder 8K2 an den Klemmen SKS oder optische Leisten von Fraba an den Klemmen OSE angeschlossen... -
Seite 12: Statusanzeige
Statusanzeige Bedeutung Normalbetrieb leuchtet Handsender einlernen dauerblinken Lichtschranke (LS) betätigt 1x blinken Schaltleiste (SKS) betätigt 2x blinken Not-Aus geöffnet 3x blinken SKS-Eingang defekt 4x blinken Wartung Diese Steuerung ist wartungsfrei. Reinigung Reinigen Sie das Gehäuse nur von außen mit einem geeignetem Tuch. Verwenden Sie kein Reinigungsmittel, da dieses den Kunststoff angreifen kann. -
Seite 13: Technische Daten
Technische Daten Gehäuseabmaße (B x H x T) 155 x 130 x 50 mm Gehäusematerial Schutzart IP20, nur für Montage im Innenraum Anschlussspannung 230 V / 50 Hz (Anschlussart Y) Aufnahmeleistung 6 V A Gerätesicherung 2 A Träge Antriebsschaltleistung 1 Antrieb 230 V / 50 Hz maximal 360 V A Leuchtenschaltleistung 230 V / 50 Hz maximal 100 W Temperaturbereich... -
Seite 14: Anschlussplan
Anschlussplan Funk-PRG Lichtschranke z. B. Schlüsseltaster weiß Optische braun Sicherheitsleiste grün Fa. Fraba Elektrische Schaltleiste Not/Aus/Kreis oder Abrollsicherung Antrieb Hoflicht... -
Seite 15: Konformitätserklärung
Konformitätserklärung... - Seite 16 4005 630 110 0 31.01.2013...
