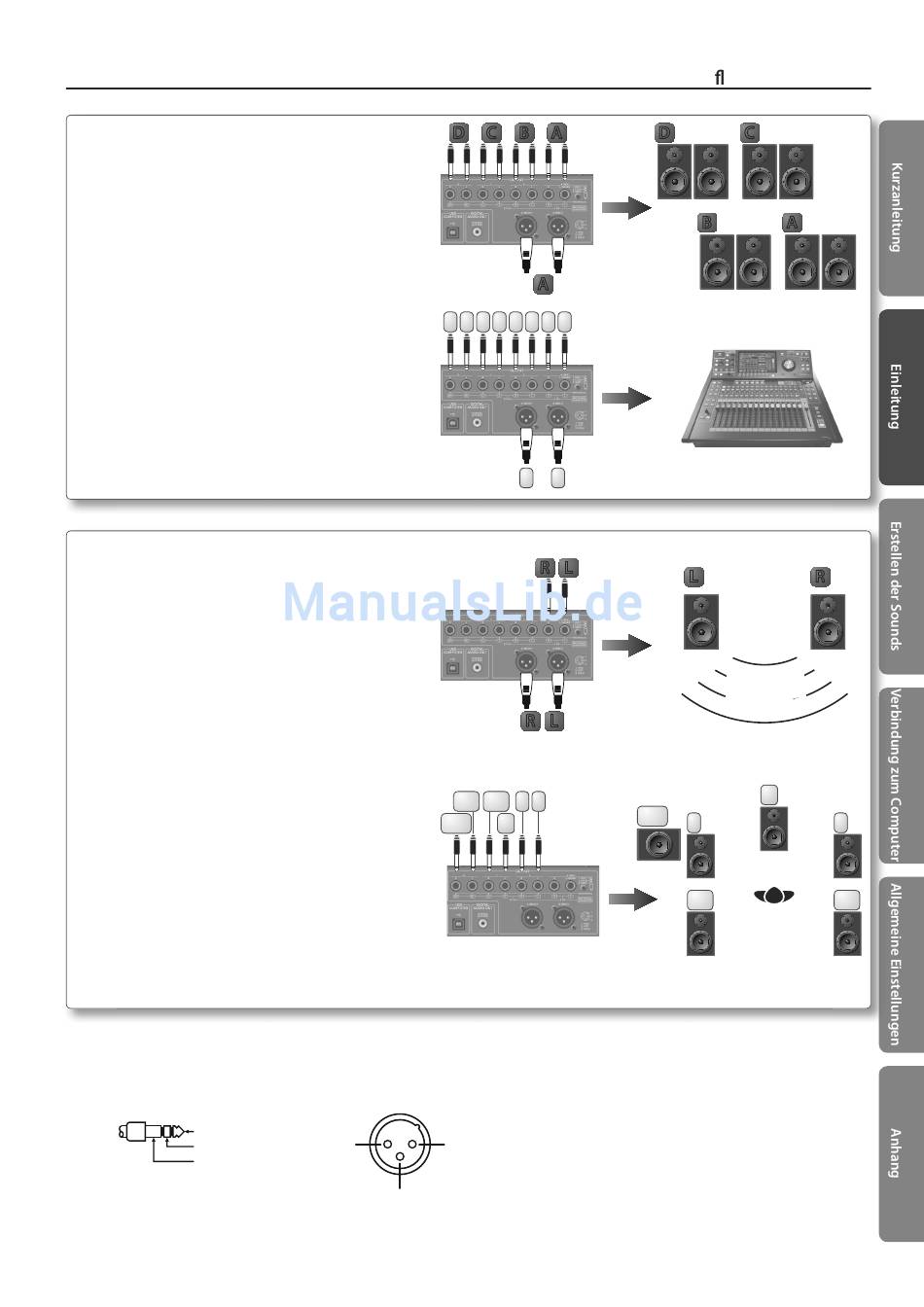

OUTPUT-Buchsen
(Bei Motional Surround=OFF (S. 34))
A (MIX) L/MONO, R-Buchsen
Über diese Buchsen wird ein Stereosignal (L/R) ausgegeben.
Verkabeln Sie für die Ausgabe in mono nur die L-Buchse.
Über die XLR- und TRS-Klinkenbuchsen wird das gleiche
Signal ausgegeben.
B, C, D L/R-Buchsen
Über diese Buchsen wird ein Stereosignal (L/R) ausgegeben.
* Die Signale, die über diese Buchsen ausgegeben werden,
können in ihrer Lautstärke nicht mit dem [VOLUME]-
Regler gesteuert werden.
INDIVIDUAL 1–8-Buchsen
Über diese Buchsen werden die einzelnen Signale in mono
ausgegeben.
* Die Signale der INDIVIDUAL 3–8-Buchsen können nicht
dem [VOLUME]-Regler gesteuert werden.
* Die Ausgangszuordnung (A–D, 1–8) wird für jeden
einzelnen Part mit "Output Assign" (S. 32) eingestellt.
OUTPUT-Buchsen
(Bei Motional Surround=ON (S. 34))
Bei dieser Einstellung haben Sie die Wahl zwischen 2-Kanal-
und 5.1-Kanal Surround-Signalausgabe.
MOTIONAL SURROUND 2 CH L/R-Buchsen
Ermöglicht die Ausgabe der Motional Surround-Signale über
zwei Lautsprecher.
Über die XLR- und TRS-Klinkenbuchsen wird das gleiche
Signal ausgegeben.
MOTIONAL SURROUND 5.1 CH L/R/C/Ls/Rs/LFE-Buchsen
Ermöglicht die Ausgabe der Motional Surround-Signale
über sechs Lautsprecher (5.1 Surround). Stellen Sie die
Lautsprecher wie in der Abbildung rechts gezeigt auf.
* Die Lautstärke dieser Buchsen kann nicht mit dem
[VOLUME]-Regler eingestellt werden.
* Die 2-Kanal- und 5.1-Kanal Surround-Signale werden gleichzeitig ausgegeben.
* Regeln Sie die Lautstärke auf Minimum, und schalten Sie alle Geräte aus, bevor Sie neue Kabelverbindungen vornehmen, um eventuellen
Fehlfunktionen bzw. Beschädigungen vorzubeugen.
* Dieses Instrument besitzt symmetrische XLR/Klinken-Buchsen. Achten Sie darauf, dass die externen Geräte die gleiche Pin-Belegungen besitzen.
TIP:
RING:
SLEEVE: GND
* Bei Verwendung von Kabeln mit integriertem Widerstand wird die Lautstärke herab gesetzt. Benutzen Sie nur Audiokabel ohne eingebauten
Widerstand.
HOT
1: GND
COLD
3: COLD
Die Bedienober äche und Anschlüsse
D
C
B
A
A
8 7
6 5
4 3
2
1
2
1
R L
R L
Rs
Ls
R
L
LFE
C
2: HOT
D
C
B
A
L
R
Motional
Surround
C
LFE
L
Ls
mit
R
Rs
23
