Verkabelung der Spannungsversorgung und E/A-Verkabelung der Auswerteelektronik
8.
9.
10.
10
Option
Beschreibung
NPT-Kabel-

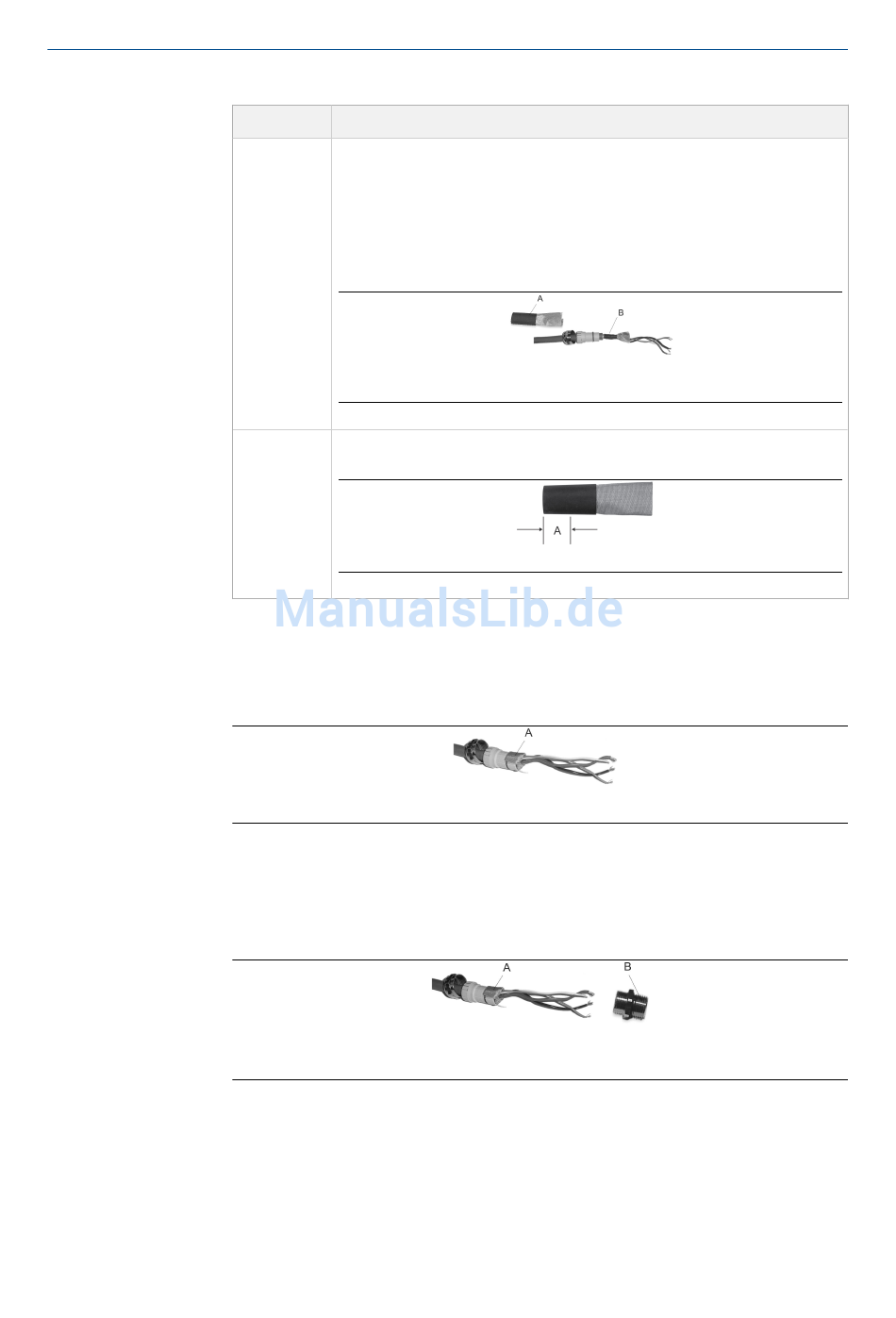

a. Den abgeschirmten Schrumpfschlauch über die Beidrähte schieben. Si-
verschrau-
cherstellen, dass die Drähte vollständig abgedeckt sind.
bung
b. Den Schrumpfschlauch auf 120 °C (250 °F) erwärmen, um ihn zum
Schrumpfen zu bringen. Das Kabel dabei nicht verbrennen.
c. Den Klemmeinsatz so positionieren, dass das innenliegende Ende bündig
mit dem Geflecht des Schrumpfschlauchs abschließt.
A. Schrumpfschlauch mit Abschirmung
B. Nach der Wärmeeinwirkung
M20-Kabel-
7 mm (0,3 Zoll) abschneiden.
verschrau-
bung
A. Abschneiden
Für den Zusammenbau der Kabelverschraubung die Abschirmung oder den
Geflechtschirm zurück über den Klemmeinsatz und 3 mm (1/8 Zoll) über den O-Ring
falten.
A. Zurückgefaltete Abschirmung
Die Kabelverschraubung in die Öffnung des Kabelschutzrohrs am Gehäuse des Core-
Prozessors einbauen.
Die Drähte durch die Kabelverschraubung führen und die Stopfbuchsenmutter an
der Kabelverschraubung festziehen.
A. Zurückgefaltete Abschirmung
B. Kabelverschraubung
®
Micro Motion
Coriolis Sensoren der R-Serie
