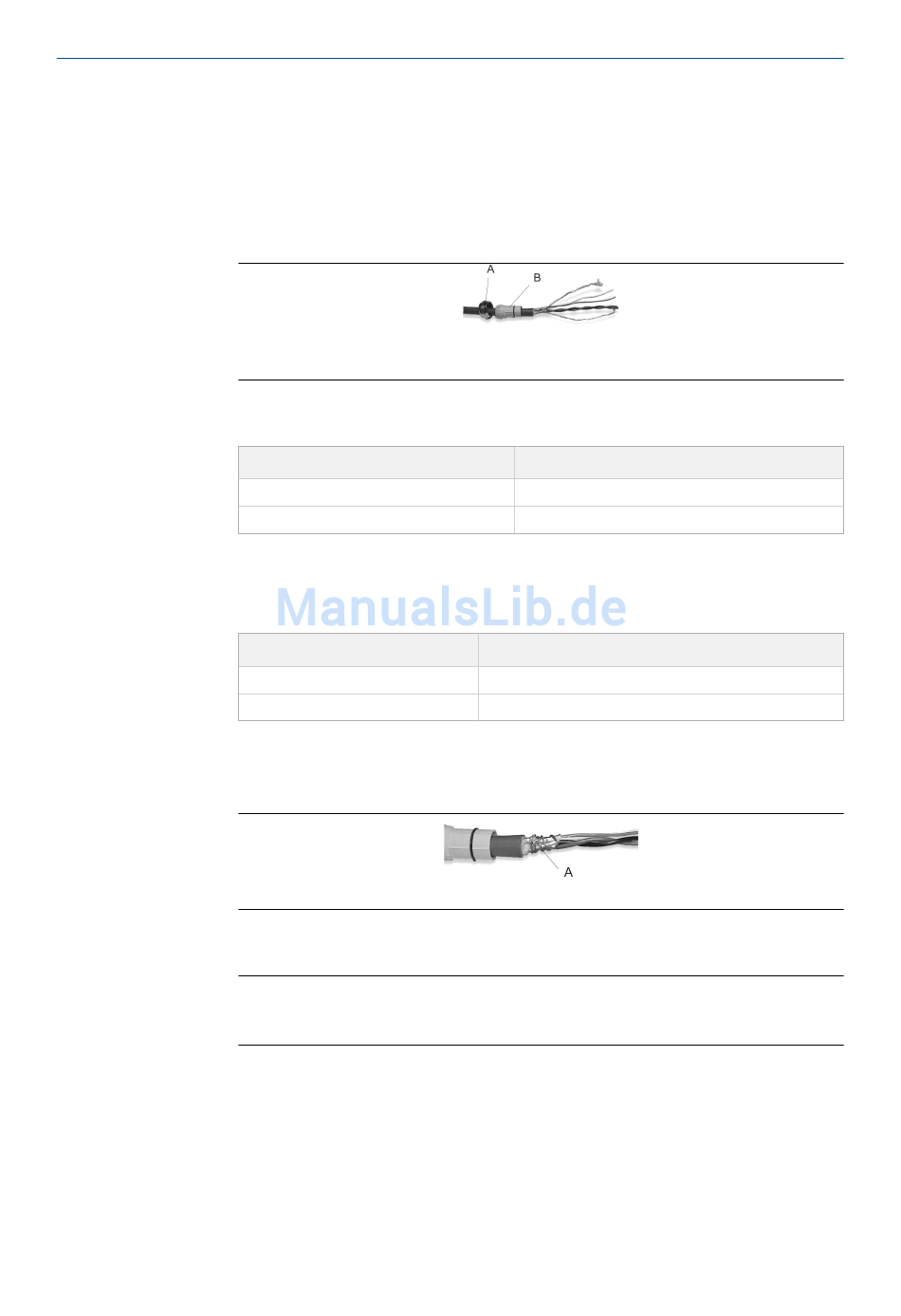

3.2.4 Vorbereitung eines Kabels mit von Micro Motion
bereitgestellten Kabelverschraubungen
1.
2.
3.
4.
5.
6.
7.
Installationsanleitung
Verkabelung der Spannungsversorgung und E/A-Verkabelung der Auswerteelektronik
Den Core-Prozessor mithilfe eines Schlitzschraubendrehers entfernen.
Die Drähte durch die Stopfbuchsenmutter und den Klemmeinsatz führen.
A. Stopfbuchsenmutter
B. Klemmeinsatz
Die Kabelummantelung abisolieren.
Option
NPT-Kabelverschraubung
M20-Kabelverschraubung
Die durchsichtige Umhüllung und das Füllmaterial entfernen.
Den größten Teil des Schirms abisolieren.
Option
NPT-Kabelverschraubung
M20-Kabelverschraubung
Die Beidrähte zweimal um die Abschirmung wickeln und die überstehenden Enden
der Beidrähte abschneiden.
A. Beidrähte um Abschirmung gewickelt
Nur für Folienschirm (geschirmtes Kabel):
Anmerkung
Im Fall eines Geflechtschirms (armiertes Kabel) diesen Schritt auslassen und mit dem
nächsten Schritt fortfahren.
Beschreibung
115 mm (4 1/2 Zoll) abisolieren
108 mm (4 1/4 Zoll) abisolieren
Beschreibung
Alles bis auf 19 mm (3/4 Zoll) abisolieren
Alles bis auf 12 mm (1/2 Zoll) abisolieren
