Installation von abgesetzten Elektroniken
Wenn der Sensor über eine abgesetzte Elektronik verfügt, ist das Distanzstück auf dem
Sensorgehäuse zu montieren.
Anmerkung
Abgesetzte Core-Prozessoren werden werksseitig bestimmten Sensoren zugeordnet. Die Core-
Prozessoren müssen bei dem jeweiligen Sensor, mit dem sie geliefert wurden, verbleiben.
VORSICHT!
Das Distanzstück und die Durchführung stets sauber und trocken halten. Feuchtigkeit oder
Verunreinigungen im Distanzstück oder der Durchführung können die Elektronik beschädigen
und zu Messfehlern oder Störungen des Durchflussmesssystems führen.
Verfahren
1.
2.
3.
Installationsanleitung
Die Kunststoffkappe von der Durchführung des Sensors entfernen und dem
Recycling zuführen.

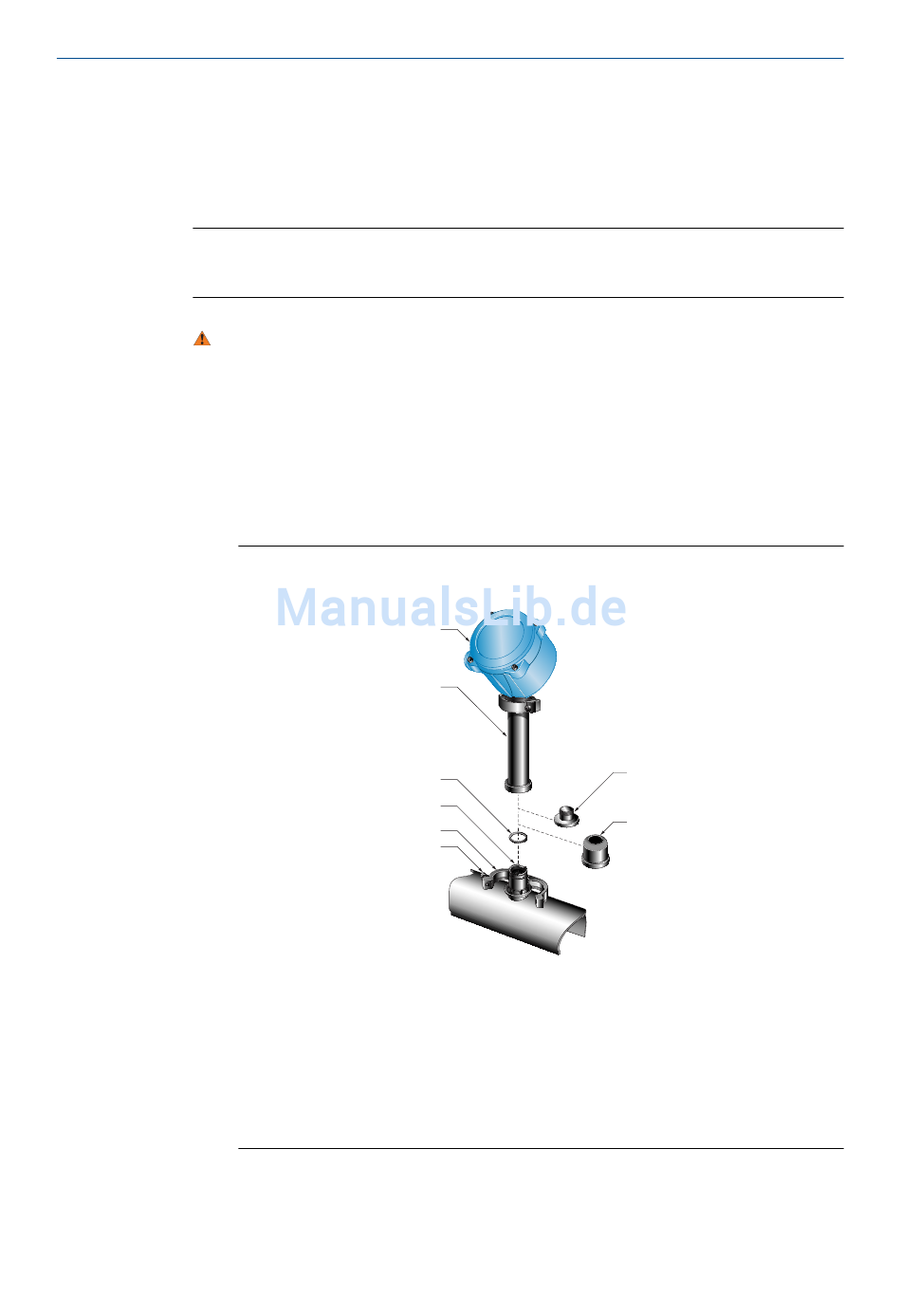

Abbildung 2-2:
Durchführung und Bauteile des Distanzstücks
A. Auswerteelektronik oder Core-Prozessor
B. Distanzstück
C. O-Ring
D. Durchführung
E. Klemmring
F. Klemmschraube
G. Kunststoffverschluss
H. Kunststoffkappe
Die Klemmschraube lösen und den Klemmring entfernen. Den O-Ring auf der
Durchführung belassen.
Den Kunststoffverschluss des Distanzstücks entfernen und dem Recycling zuführen.
A
B
C
D
E
F
Montage
G
H
