Delta Ohm HD2003 – HD2003.1
Klemmleiste J5 - SENSOROUTPUT
TEMPERATUR - RELATIVE
FEUCHTE - DRUCK
#
Etikett
Beschreibung
28
BARO
Analoger Ausgang 0...1V
barometrischer Druck
29
Temp
Analoger Ausgang 0...1V
Temperatur
30
RH
Analoger Ausgang 0...1V relative
Feuchte
31
REF
Bezugsmasse des analogen
Ausgangs

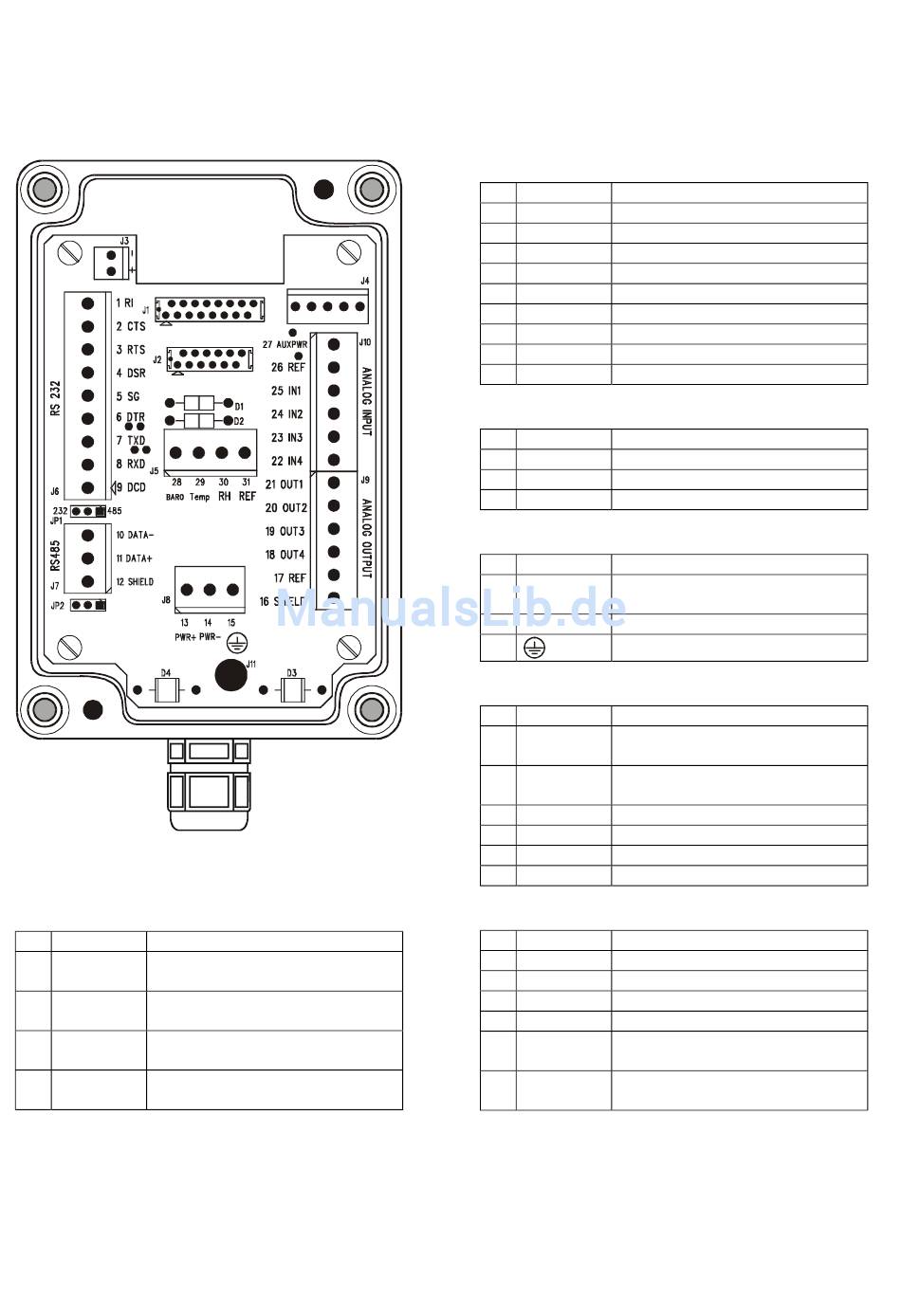

Fig.1 - KLEMMLEISTE HD2003
Klemmleiste J6 - RS232
#
Etichetta
1
RI
2
CTS
3
RTS
4
DSR
5
SG
6
DTR
7
TXD
8
RXD
9
DCD
Kelmmleiste J7 - RS485
#
Etikett
10
DATA-
11
DATA+
12
SHIELD
Klemmleiste J8 - POWER SUPPLY
#
Etikett
13
PWR+
14
PWR-
15
Klemmleiste J9 - ANALOG OUTPUT
#
Etikett
16
SHIELD
17
REF
18
OUT4
19
OUT3
20
OUT2
21
OUT1
Klemmleiste J10 - ANALOG INPUT
#
Etikett
22
IN4
23
IN3
24
IN2
25
IN1
26
REF
27
AUXPWR
26
Rev.1.0 März 2003
Beschreibung
Frame ground
Clear to send
Request to send
Data set ready
Signal ground
Data terminal ready
Tx data
Rx data
Data carrier detect
Beschreibung
Pol A
Pol B
Abschirmung
Beschreibung
Positivo (Versorgung)
12...30Vdc
Negativ (Versorgung)
Erdung
Beschreibung
Abschirmung analoges Output und
analoges Input
Bezugsmasse des analogen
Ausgangs
Analoger Ausgang 4
Analoger Ausgang 3
Analoger Ausgang 2
Analoger Ausgang 1
Beschreibung
Analoger Eingang 4
Analoger Eingang 3
Analoger Eingang 2
Analoger Eingang 1
Bezugsmasse des analogen
Eingangs
Gleichspannungs-Hilfsversorgung
15Vdc/30mA max
