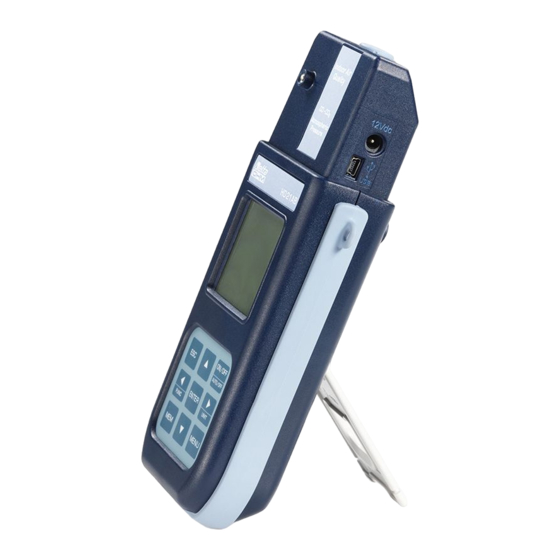

Delta OHM HD21ABE Handbuch
  1. Anleitungen
  2. Marken
  3. Delta OHM Anleitungen
  4. Messgeräte
  5. HD21ABE
  6. Handbuch

Delta OHM HD21ABE Handbuch

Vorschau ausblenden
Inhaltsverzeichnis

Werbung

Quicklinks

Diese Anleitung herunterladen
VER. 1.1
10.06.2016
HD21ABE
HD21ABE17
IAQ MONITOR
DEUTSCH
Die Qualität unserer Messgeräte ist das Ergebnis einer konstanten Produktentwicklung. Das
kann zu Abweichungen zwischen diesem Handbuch und dem von Ihnen gekauften Messgerät
führen. Fehler im Handbuch können nicht vollständig ausgeschlossen werden. Für eventuelle
Fehler entschuldigen wir uns.
Aus den Daten, Abbildungen und Beschreibungen im vorliegenden Handbuch können keine
Rechtsansprüche abgeleitet werden. Wir behalten uns das Recht vor, ohne Vorankündigung
Änderungen und Korrekturen durchzuführen.

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für Delta OHM HD21ABE

Inhaltszusammenfassung für Delta OHM HD21ABE

  • Seite 1 VER. 1.1 10.06.2016 HD21ABE HD21ABE17 IAQ MONITOR DEUTSCH Die Qualität unserer Messgeräte ist das Ergebnis einer konstanten Produktentwicklung. Das kann zu Abweichungen zwischen diesem Handbuch und dem von Ihnen gekauften Messgerät führen. Fehler im Handbuch können nicht vollständig ausgeschlossen werden. Für eventuelle Fehler entschuldigen wir uns.
  • Seite 2 HD21ABE Indoor Air Quality Monitor...
  • Seite 3 HD21ABE 1. Grafik-Display mit Hintergrundbeleuchtung. 2. Taste ESC: Zum Verlassen des Menüs oder der Anzeige des aktuellen Untermenüs. 3. Pfeiltaste ▲: Zum Navigieren innerhalb der Menüs. Bei normalem Gerätebetrieb können mit dieser Taste die Nullstellung der statistischen Daten ausgewählt und die angezeigten Messwerte nach oben durchgeblättert werden.
  • Seite 4 HD21ABE17 Indoor Air Quality Monitor...
  • Seite 5 HD21ABE17 1. Grafik-Display mit Hintergrundbeleuchtung. 2. Taste ESC: Zum Verlassen des Menüs oder der Anzeige des aktuellen Untermenüs. 3. Pfeiltaste ▲: Zum Navigieren innerhalb der Menüs. Bei normalem Gerätebetrieb können mit dieser Taste die Nullstellung der statistischen Daten ausgewählt und die angezeigten Messwerte nach oben durchgeblättert werden.

  • Seite 6: Inhaltsverzeichnis

    INHALT 1. ALLGEMEINE INFORMATIONEN ........................7   2. BENUTZERINTERFACE ............................ 8   2.1 D HD21ABE ............................8   ISPLAY 2.2 D HD21ABE17............................ 9   ISPLAY 2.3 D ..............................10   ASTATUR 3. FUNKTIONSWEISE ............................12   3.1 T ►/UNIT D ........................13  ...

  • Seite 7: Allgemeine Informationen

    1. ALLGEMEINE INFORMATIONEN HD21ABE und HD21ABE17 IAQ Monitor sind Tischgeräte bzw. tragbare Geräte der Firma Delta Ohm für die Analyse der Luftqualität in Innenräumen (Indoor Air Quality, IAQ). Die Messgeräte messen gleichzeitig folgende Werte: Kohlendioxid CO , Kohlenmonoxid CO und Luftdruck.

  • Seite 8: Benutzerinterface

    Der Parameter, der als Hauptmesswert angezeigt werden soll, kann mit den Tasten ▲▼ ausgewählt werden. Für einige Werte kann die angezeigte Maßeinheit ausgewählt werden. Die Temperatur kann in °C oder °F angezeigt werden. 2.1 D HD21ABE ISPLAY HD21ABE 2010/02/10 08:00:00...

  • Seite 9: Das Display Hd21Abe17

    2.2 D HD21ABE17 ISPLAY HD21ABE17 2010/02/10 08:00:00 Kohlendioxid 0 ppm Patm 1000 hPa 25.0 % 17.0 °C 1. Batterieladung und Gerätemodell. Wenn die Logging-Funktion aktiviert ist, wird in dieser Zeile die Nummer des aktuellen Loggings und die Zeit angezeigt, die seit Beginn des Loggings verstrichen ist.

  • Seite 10: Die Tastatur

    2.3 D ASTATUR Die Tasten des Messgeräts haben folgende Funktionen: Taste ON-OFF / AUTO-OFF Zum Ein- und Ausschalten des Geräts. Beim Einschalten des Geräts wird die Startseite angezeigt, die nach einigen Sekunden zur Anzeige der Messwerte wechselt. Automatische Abschaltfunktion Das Messgerät verfügt über eine automatische Abschaltfunktion, die das Messgerät nach ca. 8 Minuten abschaltet, wenn keine Taste gedrückt wird.
  • Seite 11 Taste ◄/FUNC ◄ Zum Navigieren innerhalb des Menüs. FUNC: Bei normaler Anzeige können mit dieser Taste die statistischen Daten ausgewählt werden: Höchstwert, Mindestwert und Mittelwert. Taste ▲ Zum Navigieren innerhalb der Menüs. Bei normalem Gerätebetrieb können mit dieser Taste die Nullstellung der statistischen Daten ausgewählt und die angezeigten Messwerte nach oben durchgeblättert werden.

  • Seite 12: Funktionsweise

    Bei Einschalten des Geräts erscheint ca. 10 Sekunden lang folgende Anzeige auf dem Display: Modell HD21ABE17 Indoor Air Quality Firm.Ver.=01.00 Neben dem Logo Delta Ohm werden das Modell des Messgeräts und die Firmware-Version angezeigt. Nach ca. 10 Sekunden wechselt die Anzeige und auf dem Display werden die Messwerte angezeigt: HD21ABE...

  • Seite 13: Taste ►/Unit Die M Aßeinheiten

    3.1 T ►/UNIT D ASTE AßEINHEITEN Zum Navigieren innerhalb des Menüs. Bei normalem Gerätebetrieb kann mit dieser Taste die Maßeinheit des Hauptmesswerts (nur HD21ABE17) geändert werden. Wenn der Hauptmesswert die Relative Luftfeuchte ist (nur HD21ABE17), können durch wiederholtes Drücken der Taste UNIT folgende berechnete Werte angezeigt werden: Relative Luftfeuchte (%) Taupunkt (°C - °F) Absolute Luftfeuchte (g/m...

  • Seite 14: Logging -Session (Speichern Der Daten )

    Funktion: AVG 1min RUNNING 00:00:48 Kohlendioxid 0 ppm Patm 1000 hPa 25.0 % 17.0 °C Nach Ablauf von 1 Minute ertönt ein langer Piepton und auf dem Display wird der berechnete Mittelwert angezeigt. Funktion: AVG 1min AVG 1min 00:00:00 Kohlendioxid 0 ppm Patm 1000 hPa...

  • Seite 15: Das Hauptmenü

    4. DAS HAUPTMENÜ Zum Aufrufen vom Programmierungsmenü die Taste MENU drücken: HAUPTMENÜ 1) Informationen 2) Logging 3) Seriell 4) Einstellungen 5) Kalibr. Sonden 6) Language ▲▼ Auswählen <ENTER> Bestätigen Wenn 2 Minuten lang keine Taste gedrückt wird, wechselt die Anzeige wieder zur Hauptseite. Um eine Option auszuwählen, den Curser mit den Pfeiltasten ▲▼...
  • Seite 16 Um die ID zu ändern, die Taste ENTER drücken. Die gewünschte Option mit den Pfeiltasten ◄► auswählen und mit den Pfeiltasten ▲▼ bearbeiten. Für die anderen Optionen auf die gleiche Weise vorgehen. Am Ende die Eingabe mit der Taste ENTER bestätigen. Die Option Infor Sensorn auswählen, um die Informationen über die Sensorn anzuzeigen: INFO SENSOREN Typ = CO2-CO Fw.V0R0...

  • Seite 17: Menü Logging

    4.2 M ENÜ OGGING Die Taste MENU drücken, um das Hauptmenü aufzurufen. • Die Option Logging mit den Pfeiltasten ▲▼ auswählen. • ENTER drücken, um das Untermenü mit den Einstellungen der Parameter für die Logging- Sessions anzuzeigen (Erfassung). MENÜ LOGGING 1) Häufigkeit Log 2) Auto OFF 3) Start/Stopp Log...

  • Seite 18: Auto-Off - Automatische Abschaltung

    4.2.2 Auto-OFF - Automatische Abschaltung Die Option Auto-OFF kontrolliert die automatische Abschaltung des Messgeräts beim Logging zwischen der Messung einer Stichprobe und der nächsten. Bei einem Intervall unter 5 Minuten bleibt das Messgerät immer eingeschaltet. Bei einem Intervall größer-gleich 5 Minuten kann das Messgerät zwischen dem Speichern ausgeschaltet werden.

  • Seite 19: Start/Stopp Log - Automatisches Starten

    4.2.3 Start/Stopp Log – Automatisches Starten Der Start und das Ende vom Speichern können durch Eingabe von Datum und Uhrzeit programmiert werden. Mit den Pfeiltasten Datum und Uhrzeit vom Start Logging einstellen. Das Datum und die Uhrzeit vom Start Logging durch Drücken der Taste ENTER bestätigen. Der Benutzer wird aufgefordert, die Daten für das Ende vom Speichern einzugeben.
  • Seite 20 5. ESC drücken, um die Eingabe abzubrechen und ohne Speichern zum Menü Logging zurückzukehren. 6. Erneut ESC drücken, um zum Hauptmenü zurückzukehren. 7. MENU drücken, um das Menü direkt zu verlassen. 8. Nachdem beide Werte eingestellt worden sind, werden Datum und Uhrzeit vom Start und Datum und Uhrzeit vom Ende der LOG-Session angezeigt.

  • Seite 21: Auto-Start Löschen - Löschen Vom Automatischen Starten

    4.2.4 Auto-Start Löschen – Löschen vom Automatischen Starten Nachdem die Uhrzeit für den Start und das Ende der LOG-Session eingestellt worden ist, kann das automatische Starten der Session mit der Option Auto-Start Löschen verhindert werden. Dazu das Untermenü LOGGING aufrufen. Dann: 1.

  • Seite 22: Log Datei-Manager

    4.2.5 Log Datei-Manager Mit dieser Option können die erfasste LOG-Sessions verwaltet werden: Am Messgerät können die Dateien mit den erfassten Daten angezeigt und der gesamte Speicher gelöscht werden. Das Messgerät kann maximal 64 LOG-Sessions speichern, die fortlaufend von 00 bis 63 nummeriert werden.

  • Seite 23: Dateien Löschen

    LOG anzeigen: Mit dieser Option können die im Messgerät gespeicherten Logging-Sessions angezeigt werden: LOG DATEI 00– 01– 02– 03 04– 05– 06– 07 08– 09– 10– 11 12– 13– 14– 15 Datum START 2010/02/10 08:59:40 Datensätze: 000039 ▲▼◄► Auswählen <MEM> Nächste Seite 1.

  • Seite 24: Menü Seriell (Serielle Kommunikation )

    Dauer LOG (eingestellte Zeit für das Speichern) Mit diesem Parameter wird die Dauer der Logging-Session eingestellt. Nach Ablauf der eingestellten Zeit wird die Logging-Session beendet. Die Session kann vor Ablauf der eingestellten Zeit durch Drücken der Taste MEM beendet werden. Um diese Funktion zu deaktivieren, die Zeit mit 0:00:00 einstellen.

  • Seite 25: Das Druckintervall

    4.3.1 Das Druckintervall Zum Einstellen vom Druckintervall wie folgt vorgehen: 1. Die Option mit den Pfeiltasten ▼▲ auswählen. 2. ENTER drücken. Es erscheint folgende Anzeige: MENÜ SERIELLE KOMMUNIKATION DRUCKINTERVALL h:mm:ss (1h max) 0:00:00 ▼▲ Einstellen <ESC> Beenden <ENTER> Bestätigen 3. Den gewünschten Wert mit den Pfeiltasten ▼▲ einstellen. 4.

  • Seite 26: Kontrast Lcd

    4.4.1 Kontrast Mit dieser Option des Menüs Einstellungen kann der Kontrast vom Display erhöht oder verringert werden. Zum Aufrufen vom Untermenü Kontrast wie folgt vorgehen: 1. Die Option Kontrast mit den Pfeiltasten ▼▲ auswählen. 2. ENTER drücken. 3. Es erscheint folgende Anzeige: KONTRAST LCD Kontrast einstellen: ▼▲...

  • Seite 27: Kalibrierung Sonden

    4.5 K ALIBRIERUNG ONDEN Die Messgeräte und die Sensoren werden im Werk kalibriert und machen in der Regel keine weitere Kalibrierung durch den Benutzer erforderlich. Das Messgerät sieht dennoch die Möglichkeit einer Kalibrierung vor. Es können die Sensoren für CO (Kohlenmonoxid) und CO (Kohlendioxid) kalibriert werden.
  • Seite 28 KALIBRIERUNG SONDEN KALIBRIERUNG CO 1) Kalib. mit Offset 2) Kalib. in 2 Pkt 3) Werkseinstellung ▼▲ Auswählen <ESC> Beenden/Abbr. <ENTER> Bestätigen Der CO Sensor kann wie folgt kalibriert werden: • In 1 Punkt: Es wird nur der Offset vom Sensor korrigiert. Der Punkt kann einen beliebigen Wert im Bereich von 0 und 950 ppm haben.

  • Seite 29: Unterer Punkt Start Kalibrierung

    7. Wenn am Display "KALIBRIERUNG OK" angezeigt wird, ESC drücken, um zum Kalibrierungsmenü zurückzukehren. 8. Wenn die Stickstoffflasche verwendet wurde, das Ventil der Gasflasche schließen, den Schlauch vom Zubehör HD21AB17.9 abnehmen und das Zubehör vom Messgerät ziehen. Kalibrierung in 2 Punkten: 1.
  • Seite 30 11. Mindestens 15 Minuten abwarten, bevor mit dem Kalibrieren weitergemacht wird. 12. Die Option 2) Oberen Pkt kalib auswählen. 13. Am Display des Messgeräts wird der gemessene CO -Wert angezeigt. 14. Den Wert mit den Pfeiltaten ▼▲ regulieren. 15. Die Taste ENTER am Messgerät drücken und die für die Durchführung der Kalibrierung erforderliche Zeit abwarten, ohne die Umgebungsbedingungen zu ändern.

  • Seite 31: Kalibrierung Co

    4.5.2 Kalibrierung CO Der Nullpunkt vom CO Sensor kann in sauberer Luft kalibriert werden (Außenbereich mit einer CO-Konzentration unter 0,1 ppm) oder mithilfe der Stickstoffflasche (Code MINICAN.12A). Die Option 2) Kalibrierung CO mit den Pfeiltasten ▼▲ auswählen. KALIBRIERUNG SONDEN 1) Kalibrierung CO 2) Kalibrierung CO 3) Kalibrierung RLF ▼▲...
  • Seite 32 Kalibrierung vom CO Nullpunkt mit Stickstoffflasche (Code MINICAN.12A): Das Fach an der Geräterückseite mit einem Schraubenzieher öffnen. Den Schlauch der Gasflache (MINICAN.12A) mit der Gummikappe an den Kopf vom CO-Sensor anschließen. Klappe CO-Sensor Die Option 2) Kalibrierung CO mit den Pfeiltasten ▼▲ auswählen: KALIBRIERUNG SONDEN 1) Kalibrierung CO 2) Kalibrierung CO...
  • Seite 33 Die Option auswählen und mit der Taste ENTER bestätigen. Es erscheint folgende Anzeige: KALIBRIERUNG SONDEN KALIBRIERUNG CO KAL. NULLPUNKT Kal Null 0 ppm <ESC> Beenden/Abbr. <ENTER> Bestätigen • 15 Minuten abwarten, bevor mit dem Kalibrieren weitergemacht wird. • Das Ventil der Gasflasche so regulieren, dass der Stickstoffdurchsatz konstant 0,1 bis 0,2 l/min beträgt.
  • Seite 34 3. Die Option 2) Set Empfindlichk. auswählen und mit der Taste ENTER bestätigen. Es erscheint folgende Anzeige: KALIBRIERUNG SONDEN KALIBRIERUNG CO SET EMPFINDLICHK. Empf 50 nA/ppm 0 ppm ▼▲ Einstellen <ESC> Beenden/Abbr. <ENTER> Bestätigen 4. Den Wert für die Empfindlichkeit des CO-Sensors mit den Pfeiltasten ▼▲ eingeben und die Eingabe durch Drücken der Taste ENTER bestätigen.

  • Seite 35: Kalibrierung Rlf (Nur Hd21Abe17)

    4.5.3 Kalibrierung RLF (nur HD21ABE17) Diese Prozedur gilt nur für das Messgerät HD21ABE17. Vor Durchführung der Kalibrierung muss mithilfe gesättigter Lösungen mit 75,4% RLF und 33% RLF geprüft werden, ob eine neue Kalibrierung erforderlich ist. Nur wenn in beiden Kalibrierungspunkt eine Abweichung der Luftfeuchte von mehreren Prozentpunkten festgestellt wird, ist eine Kalibrierung erforderlich.
  • Seite 36 V. Die Messkammer muss hermetisch dicht sein, sonst stellt sich kein Gleichgewicht ein. Die Sonde bis zum Anschlag auf das Gewinde des Behälters schrauben. VI. Die Reihenfolge bei der Feineinstellung oder Kalibrierung der Messgeräte Delta Ohm ist folgende: • Erste Lösung: 75% RLF.

  • Seite 37: Language (Sprache )

    Werte Relative Luftfeuchte im Gleichgewicht mit einigen gesättigten Salzlösungen bei 0°C bis 100°C Temp. °C Lithiumchlorid Magnesiumchlorid Natriumchlorid 11,23 ± 0,54 33,66 ± 0,33 75,51 ± 0,34 11,26 ± 0,47 33,60 ± 0,28 75,65 ± 0,27 11,29 ± 0,41 33,47 ± 0,24 75,67 ±...

  • Seite 38: Verbinden Mit Dem Pc

    5. VERBINDEN MIT DEM PC Die Messgeräte HD21ABE und HD21ABE17 verfügen über einen USB 2.0 Port. Als Extrazubehör ist auf Anfrage das serielle Verbindungskabel CP23 mit Mini-USB-Stecker für das Messgerät und USB 2.0 Stecker für den PC erhältlich. Die Messgeräte werden mit der Software DeltaLog10 (ab Version 0.1.5.3) geliefert, die unter Windows®...

  • Seite 39: Speichern Von Daten Und Datenübertragung An Den Pc

    Befehl Antwort Beschreibung & Beenden vom Herunterladen der Daten Löschen der gespeicherten Daten & & Direktes Drucken der Daten & Stopp Drucken der Daten Start Log der Daten & & Stopp Log der Daten & Funktion Auto-OFF = AKTIVIERT & Funktion Auto-OFF = DEAKTIVIERT Einstellung Auto-START OFF &...

  • Seite 40: Die Drucken-Funktion

    • Während der Logging-Session sind einige Tasten deaktiviert und nur folgende Tasten aktiviert: MEM, MENU, ENTER und ESC. • Das Drücken der Taste MEM und MENU hat keine Auswirkung auf die gespeicherten Daten, wenn die Tasten gedrückt werden, nachdem die Logging-Session gestartet wurde. Andernfalls gelten die unten stehenden Hinweise.

  • Seite 41: Anzeigen Am Messgerät Und Funktionsstörungen

    6. ANZEIGEN AM MESSGERÄT UND FUNKTIONSSTÖRUNGEN Die Tabelle unten gibt einen Überblick über die Anzeigen am Messgerät bei Auftreten von Fehlern und deren Bedeutung. Anzeige am Display Bedeutung Wird angezeigt, wenn der Sensor der angegebenen physikalischen - - - - Größe nicht vorhanden oder defekt ist.

  • Seite 42: Anzeige Ladezustand Batterie - Netzstromversorgung

    7. A – N NZEIGE ADEZUSTAND ATTERIE ETZSTROMVERSORGUNG Das Messgerät verfügt über ein Batteriepack mit 4 Ni-MH-Akkus mit 1,2 V - 2200 mA/h, die sich im Batteriefach des Geräts befinden. Das Batteriesymbol auf dem Display zeigt konstant den Ladezustand der Batterie an. Mit zunehmender Entladung der Batterie werden immer weniger Balken im Batteriesymbol angezeigt.

  • Seite 43: Hinweise Für Den Gebrauch Der Akkus

    Zeit ihre Kapazität. Wenn die Autonomie auf wenige Stunden gesunken ist, muss das Batteriepack ausgewechselt werden. • Es darf ausschließlich das Original-Batteriepack von Delta Ohm Code BAT-40 verwendet werden, das mit dem Netzteil SWD10 oder einem Ladegerät mit den in den technischen Daten angegebenen Spezifikationen aufgeladen werden muss.

  • Seite 44: Lagerung Des Messgeräts

    8. LAGERUNG DES MESSGERÄTS Bedingungen für das Lagern des Messgeräts: • Temperatur: -25°C bis +65°C • Luftfeuchte: < 90% rel.LF ohne Kondensat • Sicherstellen, dass das Messgerät: • vor Feuchtigkeit geschützt ist. • vor direkter Sonneneinstrahlung geschützt ist. • vor direkten Wärmequellen geschützt ist. •...

  • Seite 45: Technische Daten

    9. TECHNISCHE DATEN Messgerät Abmessungen (LxBxH) 210x90x40 mm (HD21ABE) 300x90x40 mm (HD21ABE17 mit Sonde) Gewicht 470 g (komplett mit Batteriepack) Werkstoffe ABS, Gummi Display Hintergrundbeleuchtet, mit 160x160 Punkten, sichtbarer Bereich 52x42 mm Betriebsbedingungen Betriebstemperatur -5°C bis 50°C Lagerungstemperatur -25°C bis 65°C Relative Luftfeuchte Betrieb 0% bis 85% rel.LF ohne Kondensat...

  • Seite 46: Technische Daten Der Sensoren

    9.1 T ECHNISCHE ATEN DER ENSOREN Kohlendioxid CO Sensor NDIR mit doppelter Wellenlänge Messbereich 0 bis 5000 ppm Betriebstemperatur Sensor -5°C bis 50°C Genauigkeit ±50 ppm +3% der Messung Auflösung 1 ppm Temperaturabhängigkeit 0,1%f.s./°C Ansprechzeit (T < 120 s (Luftgeschwindigkeit = 2m/s) Langfristige Stabilität 5% der Messung alle 5 Jahre Kohlenmonoxid CO...

  • Seite 47: Bestellnummern

    Schutzabdeckung aus gesintertem Stahl mit 10μm für Sonde ∅14mm, Gewinde M12×1. Schutzabdeckung aus PTFE mit 20μm für Sonde ∅14mm, Gewinde M12×1. Schutzabdeckung aus Edelstahlgitter Inox mit 20µm und Pocan für Sonde ∅14mm, Gewinde M12×1. Die meteorologischen Labor LAT Nr. 124 von Delta OHM sind von ACCREDIA für Temperatur, Luftfeuchte, Luftdruck,...
  • Seite 48 ANMERKUNGEN...
  • Seite 49 ANMERKUNGEN...
  • Seite 50 ANMERKUNGEN...

  • Seite 52: Garantiebedingungen

    Alle Messgeräte von DELTA OHM werden sorgfältigen Abnahmeprüfungen unterzogen. Der Hersteller gibt eine Garantie von 24 Monaten ab Kaufdatum auf die Messgeräte von DELTA OHM. DELTA OHM verpflichtet sich, die Teile kostenlos zu reparieren oder auszuwechseln, die nach alleinigem Dafürhalten von DELTA OHM mangelhaft sind.
