6.4

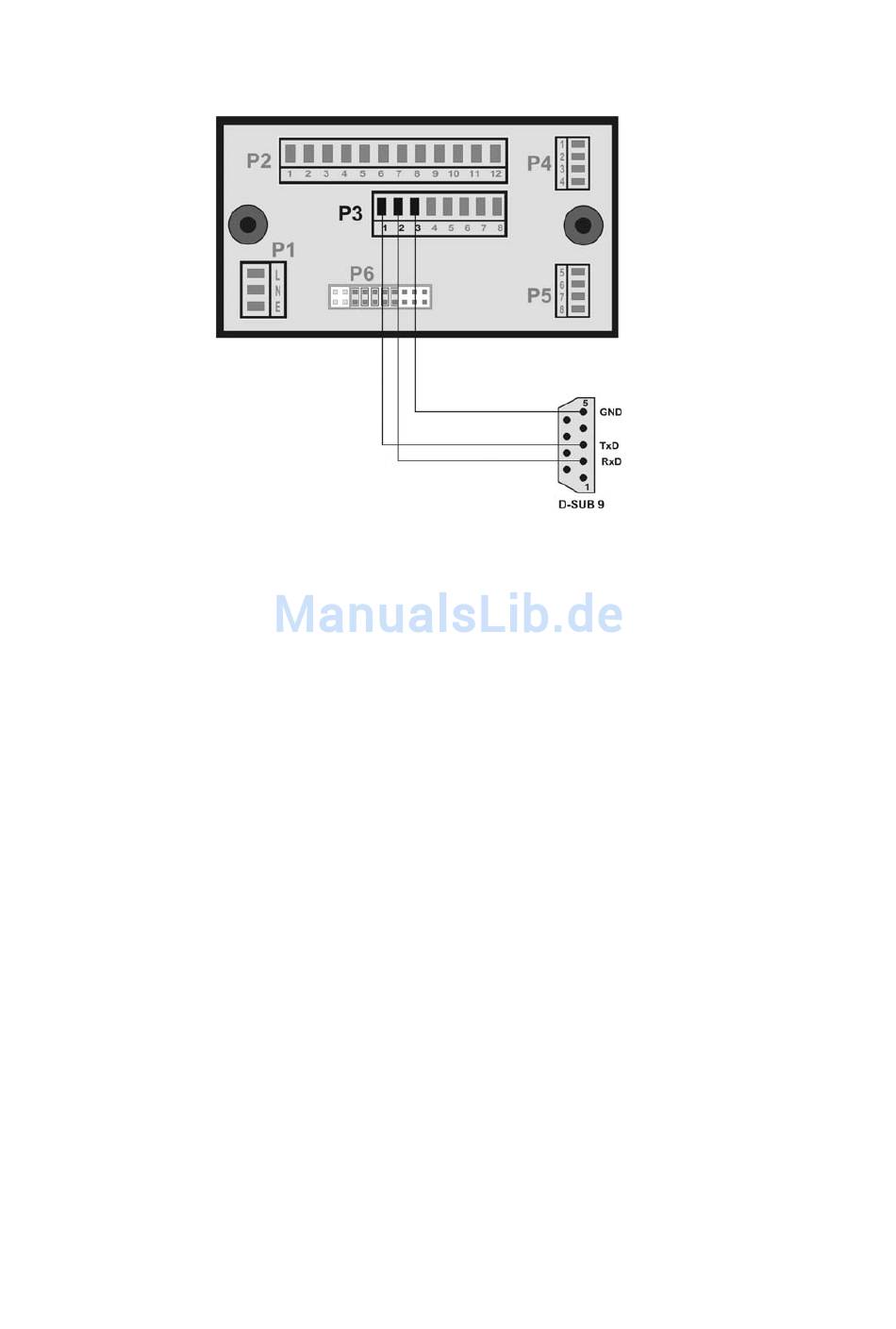

INF8-C Verbindung mit PC über RS232
7
KOMMUNIKATION
Für die Kommunikation muss die Optionskarte mit der RS-Schnittstelle installiert werden.
Die gemessenen Resultate am Display können über die serielle Schnittstelle zu PC, Grossanzeigen,
SPC und anderen Empfängern übertragen werden. Es stehen zwei Übertragungsmodi zur Wahl:
Abfrageübertragung und kontinuierliche Übertragung. Sie werden im Menuschritt rS Set gewählt.
7.1
Abfrageübertragung
Im Menuschritt rS Set wird PCSOFt gewählt.
Die bi-direktionelle Schnittstelle RS232/RS485 ermöglicht sowohl die Übertragung von Daten zum PC
als auch die Übertragung von Befehlen aus dem PC zu INF8C. Die Datenübertragung von INF8C
zum PC wird nach dem Befehl <CR> <LF> aus dem PC initialisiert. Für diese Übertragung kann mit
Vorteil der ORBCOM-Softmanager oder PC-Terminal verwendet werden.
7.2
Kontinuierliche Datenübertragung
Im Menuschritt rS Set kann eine der folgenden Modi gewählt werden:
Con.PC
Dauersendung mit voller Anzahl von Dezimalstellen wie in OrdEr gewählt.
Der P3-Pin 1 (Rx) muss auf +10V gelegt werden.
One.PC
Ein Telegramm mit voller Anzahl von Dezimalstellen wie in OrdEr gewählt.
Am P3-Pin1 (Rx) wird ein +10V Impuls angelegt.
Con.Inf
Dauersendung auf 6 Digit begrenzt wie am INF8-Display dargestellt.
Der P3-Pin 1 (Rx) muss auf +10V gelegt werden.
One.Inf
Ein Telegramm auf 6 Digit begrenzt wie am INF8-Display dargestellt.
Am P3-Pin 1 (Rx) wird ein +10V Impuls angelegt.
7.3
INF8-C Soft Manager für Windows
Dieses Softwarepaket ermöglicht die Kommunikation zwischen INF8C und dem PC und ist auf einer
Disk erhältlich. Mit dieser Software kann INF8C aus dem PC bedient und parametrisiert werden. Die
empfangenen Daten können im PC-Ordner gespeichert und mit üblichen Windowsrutinen verarbeitet
werden.
20
