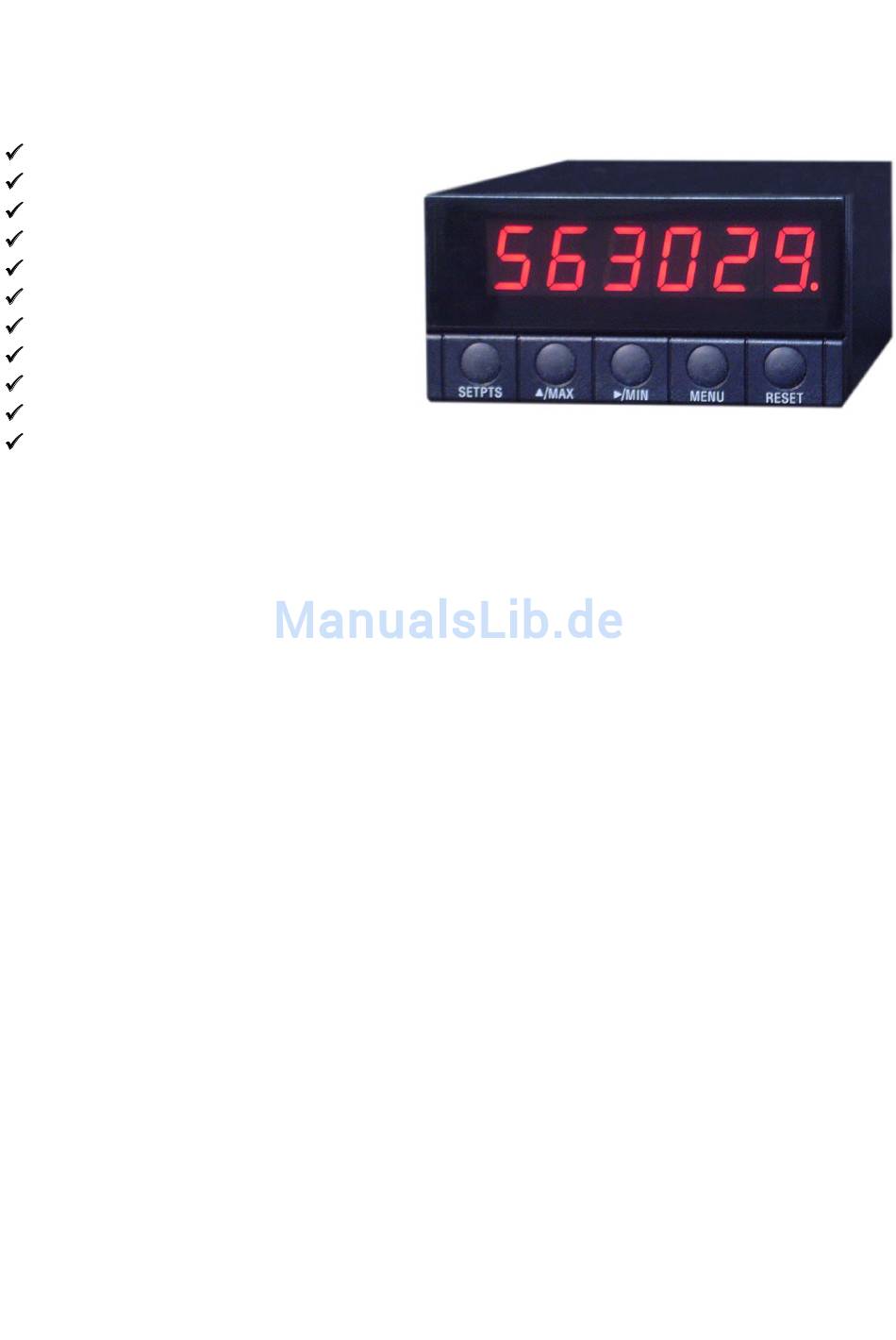

Programmierbarer Zähler INF8-C
Quadratur - Zähler
Winkelzähler
Vor-Rückwärtszähler
Quadratur - Tachometer
Bi-direktioneller Tachometer
Freie Skalierung
Vier Grenzwertrelais
Anzeigespeicher
Zwei Analogausgänge
RS232 und RS485
Netz- oder DC- Versorgung
Modell INF8-C ist ein 6-stelliger Digitalzähler mit programmierbaren Funktionen als Quadraturzähler,
Vor-Rückwärtszähler, Bi-direktioneller Tachometer, Quadraturtachometer und Winkeltachometer. Das
Gerät ist vorwiegend für industrielle Anwendungen zum Abschluss an inkrementale rotative und
lineare Sensoren sowie andere Signalquellen bestimmt. Das Gerät verwendet einen leistungsfähigen
Mikrokontroller und wird über die Fronttastatur oder über serielle Schnittstelle programmiert. Die
wichtigsten Merkmale sind schnelle Fliesskomma-Arithmetik, programmierbare Skalierung durch
Multiplikation
und
Analogausgänge, zwei serielle Schnittstellen, Speicher der letzten Anzeige und Wahl vom
Messmodus über die Tastatur oder serielle Schnittstelle.
Quadraturzuähler arbeitet mit zwei um 90º phasenverschobenen Impulsfolgen A und B aus linearen
oder rotativen Impulsgebern.
Phasenlage der Signalen A und B bestimmt. INF8C-Zählerist für schnelle Positionieranwendungen
bestimmt und verarbeitet jede Signalflanke der Eingangsimpulsen A und B.
Up-Down Zähler ist für bi-direktionelle Zählanwendungen bestimmt. Die zu zählenden Impulse
werden dem Eingang A zugeführt. Die Zählrichtung Vor- oder Rückwärts ist durch den logischen
Zustand am Signaleingang B bestimmt.
Winkelzähler arbeitet mit zwei um 90º phaseverschobenen Signalen A und B aus rotativen
Impulsgebern und misst den Winkel zwischen 0 und 360º. Die Anzeigeauflösung hängt von der
Geber-Impulszahl ab. Das Referenz-Nullsignal kann zum Setzen der Anzeige auf Null verwendet
werden.
Quadraturtachometer verwendet zwei um 90º phasenverschobene Signale A und B von rotierenden
Drehgebern. Die Anzeige erkennt die Drehrichtung und signalisiert sie mit dem Vorzeichen.
Up-Down Tachometer verwendet die Signaleingänge A und B. Die zu zählenden Impulse werden an
den Eingang A angeschlossen. Die Zählrichtung wird mit dem logischen Zustand am Eingang B
bestimmt. Das Vorzeichen signalisiert die Drehrichtung.
Winkeltachometer arbeitet mit zwei um 90º phasenverschobenen Signalen A und B aus rotierenden
Drehgebern. Bei Verwendung der Skalierung kann die Winkelgeschwindigkeit im Bereich 0 bis 360º
erfasst werden.
Division,
wählbare
Die Zählrichtung Vor- oder Rückwärts wird automatisch durch die
Anzeigeauflösung,
4
Durchschnittswert-Filter,
zwei
