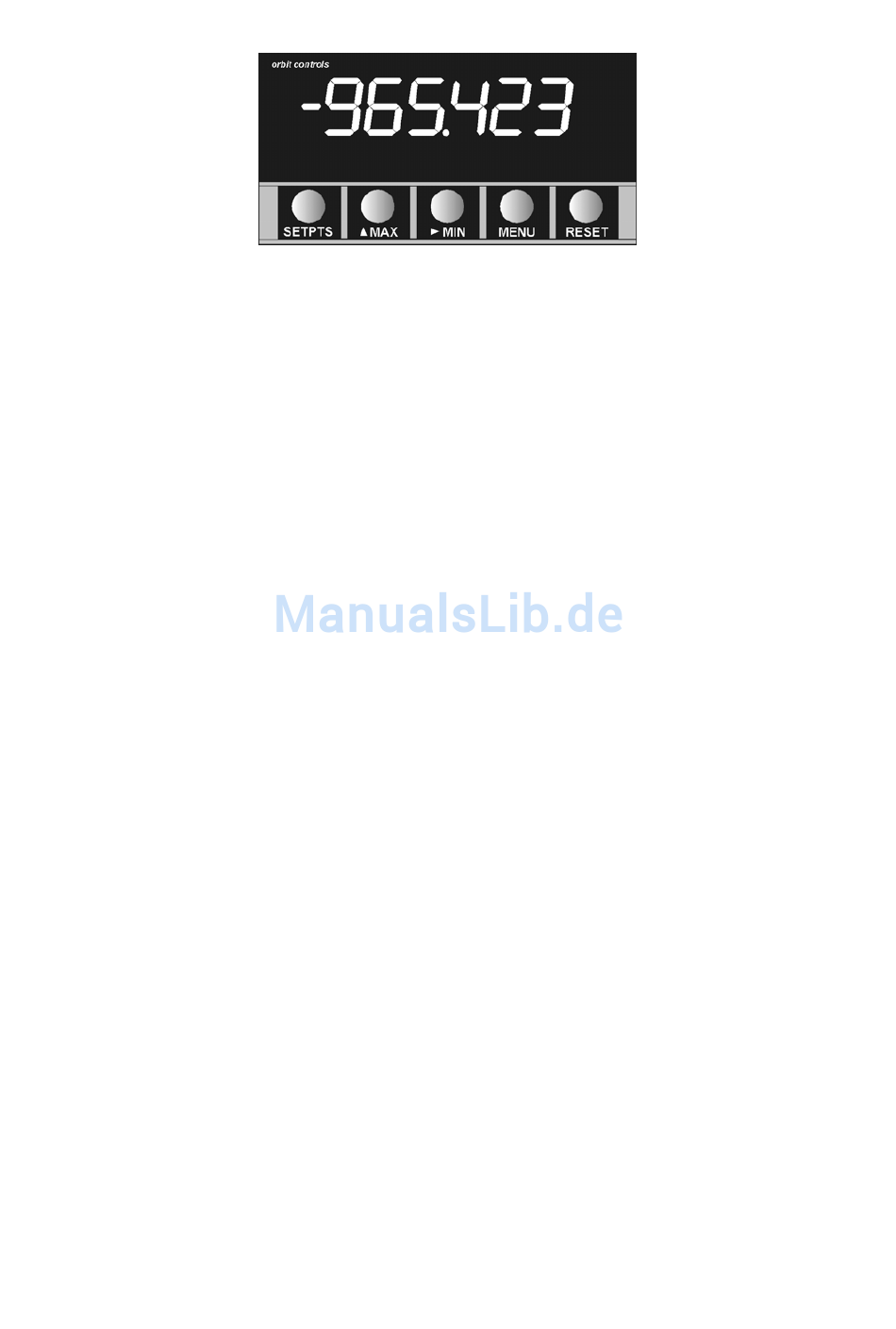

TASTATUR
Mit der Taste
MENU
Parameter wird mit SETPTS bestätigt. Mit der Taste MAX werden die Parameter gesetzt. Die
blinkende Stelle - Cursor - wird mit MIN positioniert. Das Vorzeichen und der Dezimalpunkt können
erst dann gesetzt werden, wenn die blinkende Stelle ausserhalb der Anzeige positioniert ist. Mit der
Taste MAX werden der Dezimalpunkt und das Vorzeichen gewählt.
Die Tasten RESET und MIN haben folgende Funktionen:
RESET – schliesst den Programmiermodus ab uns startet den Messmodus. Wird die Taste während
des Messmodus betätigt, wird der vorprogrammierte PRESET (Anzeigeoffset) in die Anzeige
eingelesen.
MIN – setzt die Anzeige auf Null im Messmodus.
1
MENU
Die Gerätesoftware beinhaltet das MENU und den HTEST.
MENU
wird im Messmodus mit der Taste MENU aktiviert werden und erlaubt die
Parametrisierung vom Gerät.
HTEST
ist für Kalibrier- und Testzwecke vorgesehen und kann beim Einschalten der
Versorgung aktiviert werden, siehe Seite 8.
1.1
Menuschritte
Taste
Anzeige
MENU
SP 1
SETPTS
XXXXXX
MENU
SP 2
SETPTS
XXXXXX
MENU
SP 3
SETPTS
XXXXXX
MENU
SP 4
SETPTS
XXXXXX
MENU
SCALE
SETPTS
XXXXXX
MENU
dSCALE
SETPTS
XXXXXX
MENU
OFFSEt
SETPTS
XXXXXX
MENU
OrdEr
SETPTS
XXXXXX
wird das Gerätemenu eröffnet und im Menu geblättert. Der gewünschte
Funktion
Grenzwert 1 aktiviert den Ausgangstransistor OC1 oder Relais SP1.
Wahl mit MAX und MIN.
Grenzwert 2 aktiviert den Ausgangstransistor OC2 oder Relais SP2.
Wahl mit MAX und MIN.
Grenzwert 3 aktiviert den Ausgangstransistor OC3 oder Relais SP3.
Wahl mit MAX und MIN.
Grenzwert 4 aktiviert den Ausgangstransistor OC4 oder Relais SP4.
Wahl mit MAX und MIN.
Multiplikative Konstante für die Anzeige.
Wahl mit MAX und MIN.
Dividierkonstante für die Anzeige.
Wahl mit MAX und MIN.
Display Offset-Preset.
Wahl mit MAX und MIN.
Anzeigeauflösung.
Wahl mit MAX und MIN von CCCCCC bis C.ddddd.
Wahl im Winkelmodus: hh.nn.SS, mm.SS, mm.SS.d, mm.SS.dd.
6
