5.4.2 Serielle Daten
RS232 und RS485 serielle Datenausgänge stehen am Stecker P3 zur Verfügung. Ein Telegramm
besteht aus 8 bit, ohne Parität, 1 Start und 1 Stopp.
Baud Rate:
600 bis 19200 bd wählbar.
Isolation:
250V RMS.
Adresse:
0 - 31. Adresse 0 aktiviert RS 232. Eine der Adressen 01 bis 31 aktiviert RS 485.

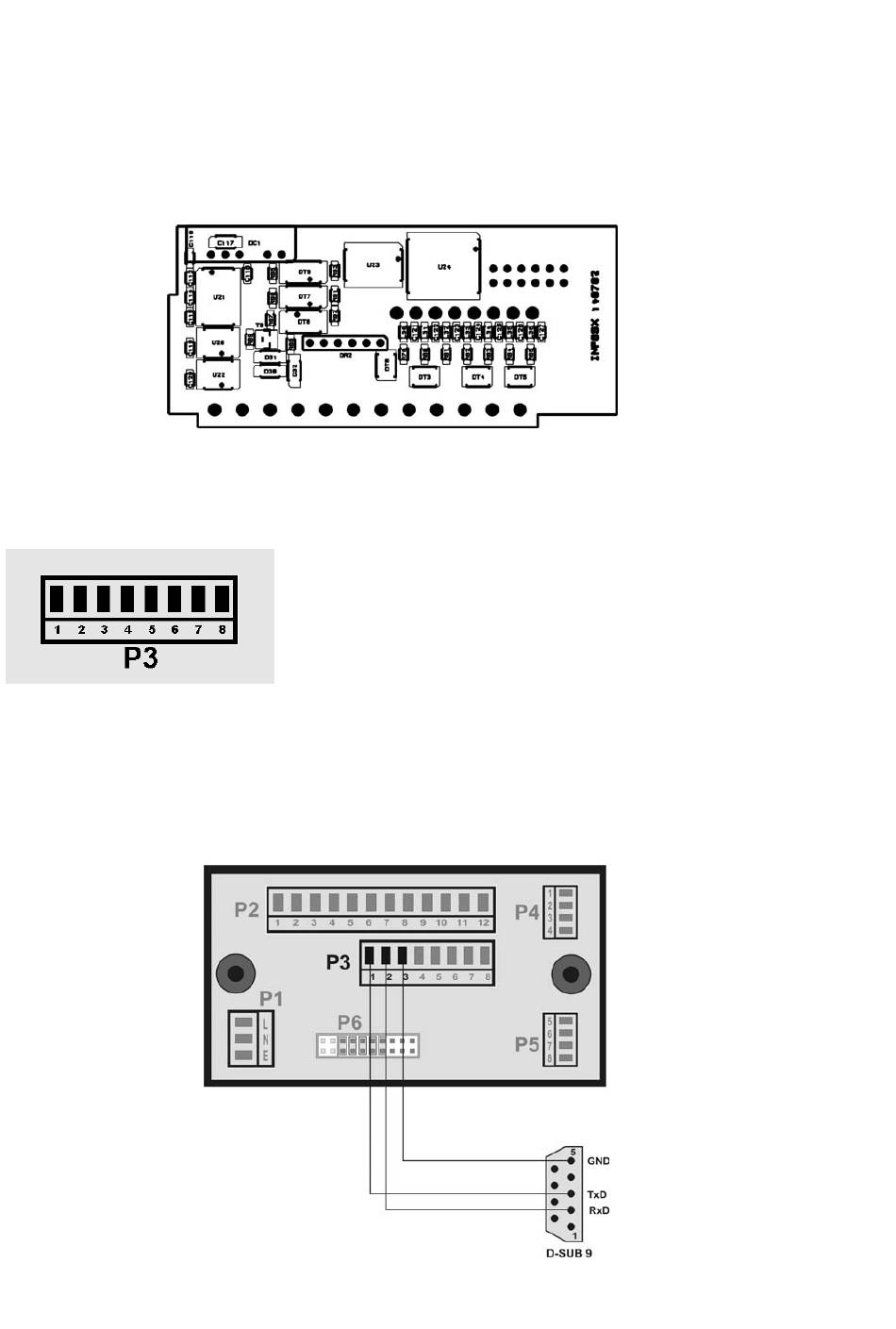

Serieller Datenausgang P3
5.4.3 Verbindung mit PC über RS 232
1
RxD
2
TxD
3
GND
4
GND
5
Non Inverting TxD
6
Inverting TxD
7
Non Inverting RxD
8
Inverting RxD
14
RS232
RS232
RS485
RS485
RS485
RS485
