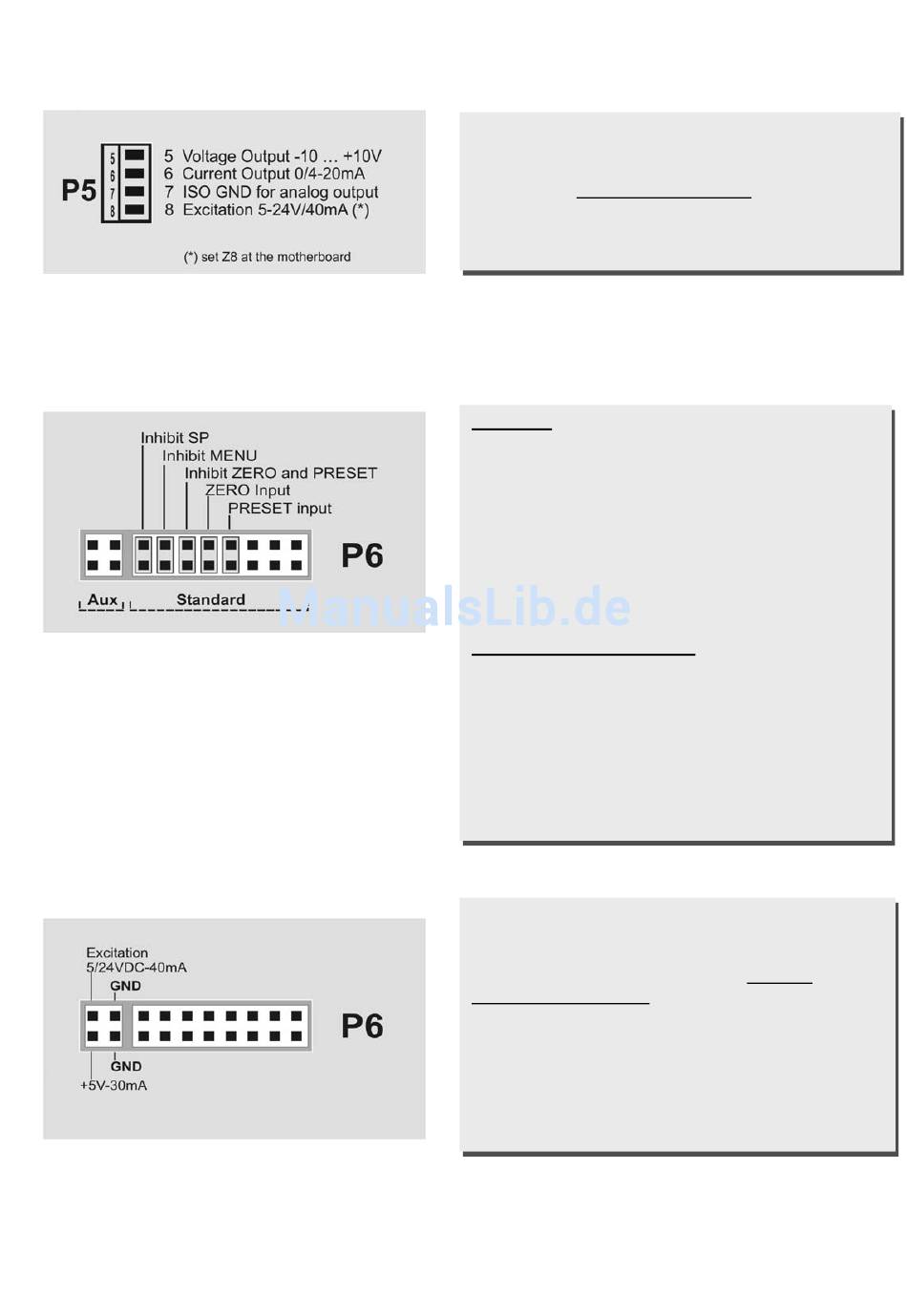

P5: Analogausgänge
4.9
P6: Programmsperren und externe Hilfseingänge
Spannungsausgang 0...+10V oder -10...+10V
Stromausgang 0-20mA oder 4-20mA
EXCITATION gegen digital GND P4-4 kann von 5V bis
24V mit Potentiometer P6 eingestellt und mit max. 40mA
belastet werden (siehe 6.2 Seite19). Der Jumper Z8
muss gesetzt werden.
SPERREN
Inhibit SP
Set Points SP1...SP4 werden gesperrt wenn der
Jumper entfernt ist.
Inhibit MENU
Das Menu wird gesperrt wenn der Jumper entfernt ist.
Inhibit ZERO and PRESET
ZERO (Taste MIN) und PRESET (Taste RESET)
werden gesperrt wenn der Jumper entfernt ist.
EXTERNE HILFSEINGÄNGE
Die Anzeige wird auf Null gesetzt wenn der Jumper
ZERO input ist entfernt. Die Anzeige übernimmt den
PRESET-Wert aus dem Menu wenn der Jumper
PRESET input entfernt ist.
AUX
Auxiliary Excitation - Hilfsspannung für spezielle
Kundenanwendungen, standardmässig nicht belegt.
AUX Auxiliary Excitation - Hilfsspannung für spezielle
Kundenanwendungen. Z7 und Z8 werden gesteckt. Die
Sensorversorgung kann von 5V bis 24V mit
Potentiometer P6 eingestellt werden. Die max.
Belastung beträgt 40mA, siehe Seite 15.
Achtung!
+5V/30mA ist die Prozessor- und Logikspannung. Sie ist nicht
gegen Kurzschluss angesichert und darf nur mit Vorsicht als
Hilfsspannung verwendet werden.
Beim Kurzschluss oder Überlast kann die Prozessorplatte
beschädigt werden.
