Inhaltszusammenfassung für orbit controls INF8-C

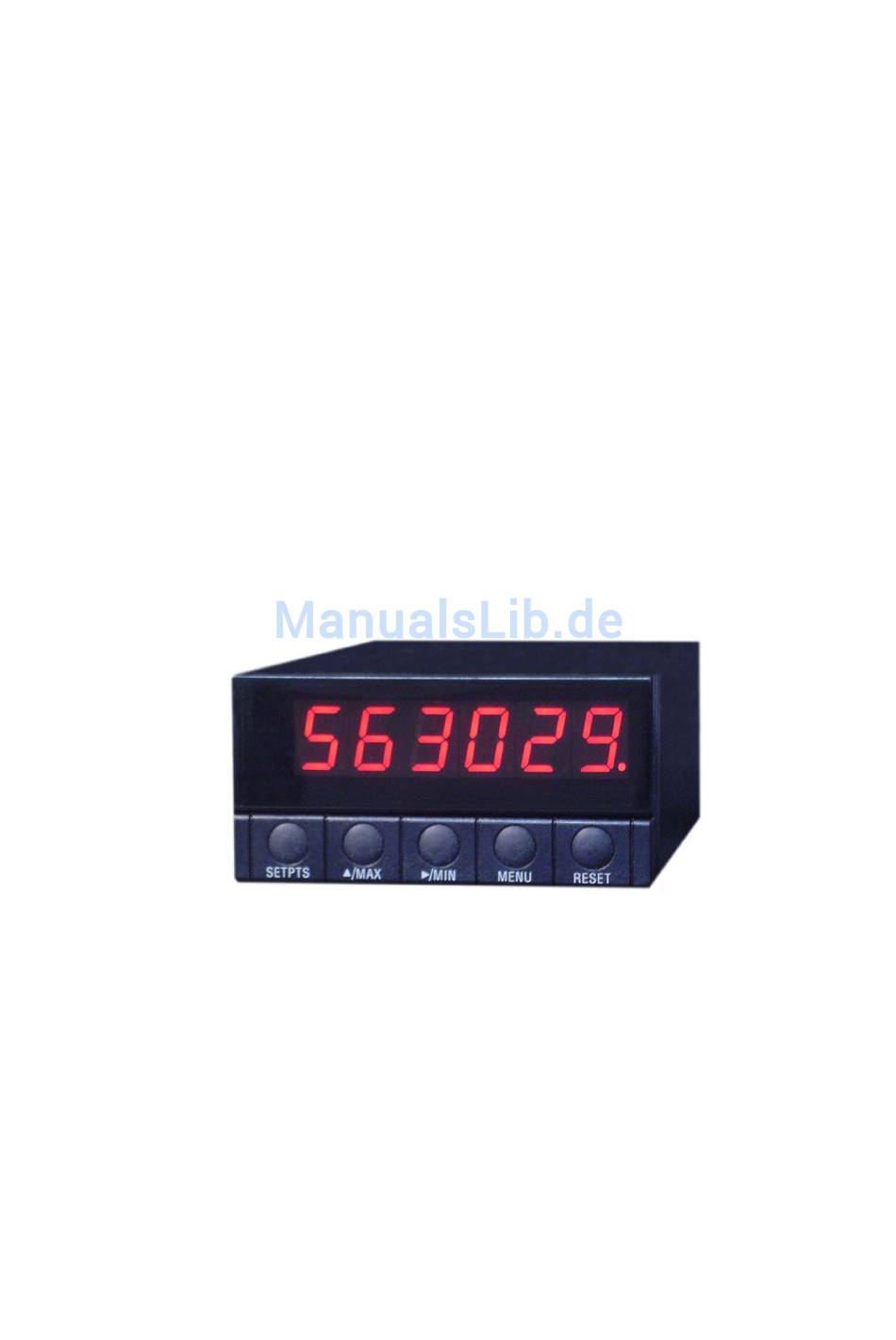

- Seite 1 INF8C_DE_2505 PROGRAMMIERBARER ZÄHLER INF8-C BETRIEBSANLEITUNG ORBIT CONTROLS AG Zürcherstrasse 137 CH-8952 Schlieren/ZH Tel: + 41 44 730 2753 Fax: + 41 44 730 2783 E-Mail: info@orbitcontrols.ch www.orbitcontrols.ch...
-
Seite 2: Vor Dem Einschalten
Vor dem Einschalten Überzeugen Sie sich, ob Ihre Sendung das richtige Gerät Orbit Controls Modell INF8-C beinhaltet, einschliesslich einer Betriebsanleitung INF8-C. Vor dem Einschalten des Gerätes überprüfen Sie die Anschlüsse und die Versorgungsspannung. Ein falsch angeschlossenes Gerät kann beschädigt werden und damit auch die mitverbundene Folgeelektronik. -
Seite 3: Inhaltsverzeichnis
5.4.2 Serielle Datenschnittstellen ANSCHLUSS-BEISPIELE Drehgeber mit A, B Signalen versorgt aus 5V/30mA Drehgeber mit A, B und NULL Signalen versorgt aus 5-24V/40mA Drehgeber mit RS485 Signalen INF8-C Verbindung mit PC über RS232 KOMMUNIKATION Abfrageübertragung Kontinuierliche Datenübertragung INF8-C Soft Manager für Windows INF8-C PROGRAMMIERUNG BURST TEST und empfohlene Anschlüsse... -
Seite 4: Programmierbarer Zähler Inf8-C
Zwei Analogausgänge RS232 und RS485 Netz- oder DC- Versorgung Modell INF8-C ist ein 6-stelliger Digitalzähler mit programmierbaren Funktionen als Quadraturzähler, Vor-Rückwärtszähler, Bi-direktioneller Tachometer, Quadraturtachometer und Winkeltachometer. Das Gerät ist vorwiegend für industrielle Anwendungen zum Abschluss an inkrementale rotative und lineare Sensoren sowie andere Signalquellen bestimmt. Das Gerät verwendet einen leistungsfähigen Mikrokontroller und wird über die Fronttastatur oder über serielle Schnittstelle programmiert. - Seite 5 Fliesskomma-Arithmetik ermöglicht praktisch unbegrenzte Anzeigekapazität. Der vorprogrammierte Dezimalpunkt wird bei Erreichen der vollen Anzeigekapazität automatisch positioniert. Sollte während des Zählvorgangs die volle Zählerkapazität mit dem Dezimalpunkt hinter der LSD Stelle erreicht werden, übergeht die Anzeige in exponentielle Darstellung, z.B. xxxxE6. Preset kann 6-stellig mit Dezimalpunkt und Vorzeichen eingegeben werden.
-
Seite 6: Menu
TASTATUR Mit der Taste MENU wird das Gerätemenu eröffnet und im Menu geblättert. Der gewünschte Parameter wird mit SETPTS bestätigt. Mit der Taste MAX werden die Parameter gesetzt. Die blinkende Stelle - Cursor - wird mit MIN positioniert. Das Vorzeichen und der Dezimalpunkt können erst dann gesetzt werden, wenn die blinkende Stelle ausserhalb der Anzeige positioniert ist. - Seite 7 MENU Fn nul Anzeige Reset- und Presetmodus mit externem Signal an P4-3, P5-8. SETPTS XXXXXX Zählerfunktionen: QuAd C, Updn C, Angle C (siehe SEL InF). Folgende Menuschritte werden aktiviert: Funktion ausgeschaltet nul-LO Reset mit log. „0“am externen Eingang P6 (ZERO Input) nul-Hi Reset mit log.
-
Seite 8: Htest
HTEST HtESt wird für Test- und Kalibrierzwecke verwendet. Nach dem das Gerät eingeschaltet wird, muss die Taste MENU gedrückt gehalten werden bis HtESt am Display erscheint. Mit der Taste MENU können die Testschritte Vorwärts, mit der Taste RESET Rückwärts aktiviert werden. Während des Tests werden die Anzeigesegmente getestet, die Grenzwerte aktiviert und die Analogausgänge generiert. -
Seite 9: Scale Und Dscale
SCALE und DSCALE SCALE Multiplikationskonstante der Anzeige. dSCALE Dividierkonstante der Anzeige. Anzeige = Eingangsimpulse x SCALE : dSCALE Beispiele für SCALE und dSCALE Aufgabe: Quadraturgeber hat 14400 Impulse/Umdrehung. Das Display soll 2.000 nach 1 Umdrehung des Gebers anzeigen. Lösung: Im Menu SEL InF den Modus quAd wählen. Skalierung: 2.000 : 14400 = 0.000138888 SCALE wählen 1.38888... -
Seite 10: Angl Sp - Frequenzzähler
2.2.2 AnGL SP - Frequenzzähler INF8C kann als Tachometer mit Quadratureingängen A und B verwendet werden. Die Skalierkonstanten erlauben die Darstellung in Prozesseinheiten wie UPM, m/Sek. usw. Das Display kann aber auch in Winkelgrad-Format skaliert werden, wie Beispiel 2 zeigt. Beispiel 1 Tachometer mit Signalen A und B misst Impulse mit Periodenfrequenz von 7 kHz (28 kHz Flankenfrequenz A und B). -
Seite 11: Inf8-C Technische Daten
INF8-C TECHNISCHE DATEN ANZEIGE: 0 ... ± 999999, rot, 7-Segmenten 14.7 mm. Frei wählbarer Dezimalpunkt und Vorzeichen. EINGÄNGE: Stecker P4: - Positive Logik 5V CMOS, geschützt bis 28V. Frequenzbereich: 0...800 kHz. - Standard RS485 Eingänge. Wahl mit Jumper im Gerät. -
Seite 12: Inf8-C Anschlüsse
INF8-C ANSCHLÜSSE Geräterückseite P1: Netzversorgung P1: DC Versorgung P2: Ausgangsrelais P2: Transistorausgänge P3: Serieller Datenbus RS232 RS232 Non Inverting TxD RS485 Inverting TxD RS485 Non Inverting RxD RS485 Inverting RxD RS485... -
Seite 13: P4: Signaleingänge Und Sensorversorgung
P4: Signaleingänge und Sensorversorgung Siehe Seite 16 für Jumper-Positionierung Achtung! +5V/30mA ist die Prozessor- und Logikspannung. Sie ist nicht gegen Kurzschluss angesichert und darf nur mit Vorsicht als Hilfsspannung verwendet werden. Beim Kurzschluss oder Überlast kann die Prozessorplatte beschädigt werden. P4: Quadratureingänge und NULL - Reseteingang Siehe Seite 16 für Jumper-Positionierung P4: Eingänge für RS 485 - Drehgebertyp... -
Seite 14: P5: Analogausgänge
P5: Analogausgänge Spannungsausgang 0…+10V oder -10…+10V Stromausgang 0-20mA oder 4-20mA EXCITATION gegen digital GND P4-4 kann von 5V bis 24V mit Potentiometer P6 eingestellt und mit max. 40mA belastet werden (siehe 6.2 Seite19). Der Jumper Z8 muss gesetzt werden. P6: Programmsperren und externe Hilfseingänge SPERREN Inhibit SP Set Points SP1…SP4 werden gesperrt wenn der... -
Seite 15: Hardware
HARDWARE Prozessorplatte Auf der Prozessorplatte befinden sich die Versorgung, die Kontroller-Logik, die Hilfskomponenten der Ein- und Ausgänge sowie die Entstörfilter. Die Signalverarbeitung -Signal Conditioning Board- und der Netzfilter -Mains Filter Board- sind vertikal gegen die Prozessorplatte angeordnet. Die Sensorversorgung -Excitation- ist am P4-3 ausgeführt (siehe 4.8, Seite 14) und kann mit dem Potentiometer P6 zwischen 5V und 24V eingestellt und mit max. -
Seite 16: Signalverarbeitung
Signalverarbeitung 5.2.1 Signalquellen Die Eingangssignale sind am P4 angeschlossen, siehe Seite 13. Der Signaltyp ist durch die Jumperposition an der Steckbrücken H4, H5, H7 definiert. Einige Beispiele werden auf Seite 19 gezeigt. 5.2.2 Analogausgänge Zwei Analogausgänge werden simultan generiert: -10 … +10V (oder 0 … 10V) und 0/4-20mA. Der gewünschte Typ wird mit Jumper in Steckbrücken H1, H2 und H3 definiert. -
Seite 17: Netzfilter
Netzfilter Das Netzgerät ist für 230VAC gesetzt. Für 115VAC müssen die Leiterbahbrücken modifiziert werden, wie unten dargestellt: Netz 230VAC: C und D geschlossen Netz 115VAC: A mit C und B mit D verbinden Relaisausgänge und serielle Datenschnittstellen Diese Optionskarte wird in H10 auf der Prozessorplatte gesteckt. 5.4.1 Relaisausgänge Die Relais mit 5A-230VAC Wechselkontakten werden aktiviert sobald der Anzeigewert gleich oder grösser ist als der im Menu gewählter Wert für SP1…SP4. -
Seite 18: 5.4.2 Serielle Datenschnittstellen
5.4.2 Serielle Datenschnittstellen Zwei Datenschnittstellen stehen am P3 an: RS 232 und RS 485 (4-leiter Anschluss). Das Datenformat besteht aus 8 bit, ohne Parität, 1 Start, 1 Stop. Die Sendekette wird mit CRLF abgeschlossen. Baud Rate: 600 bis 19200 bd Isolation: 250V rms. -
Seite 19: Anschluss-Beispiele
ANSCHLUSS - BEISPIELE Drehgeber mit A, B Signalen versorgt aus 5V/30mA Wahl der Eingänge: 4.5 Seite 13 Drehgeber mit A, B und NULL Signalen versorgt aus 5-24V/40mA Wahl der Eingänge: 4.6 Seite 13 Drehgeber mit RS485 Signalen Wahl der Eingänge: 4.7 Seite 13... -
Seite 20: Inf8-C Verbindung Mit Pc Über Rs232
INF8-C Verbindung mit PC über RS232 KOMMUNIKATION Für die Kommunikation muss die Optionskarte mit der RS-Schnittstelle installiert werden. Die gemessenen Resultate am Display können über die serielle Schnittstelle zu PC, Grossanzeigen, SPC und anderen Empfängern übertragen werden. Es stehen zwei Übertragungsmodi zur Wahl: Abfrageübertragung und kontinuierliche Übertragung. -
Seite 21: Inf8-C Programmierung
INF8-C PROGRAMMIERUNG Operating. Open IFACE IFACE mode is set after downloading 'P' + <CR> + <LF> 3 Byte for RS232 addr+'P' + <CR> + <LF> 3 Byte for RS485 Inf8 return IFACE#aa<CR>LF> Notice 1: #aa is a string of an integer number, which represent the address of INF8. - Seite 22 Down load select (In IFACE mode only) Send the command and the numbers from Tab1. INF8 sends the answer immediately after <LF> (see Tab. 1): MENU#aa #bb #sel<CR>LF> #aa is a string of an integer number, which represent the address of INF8. For RS232 equal zero, for RS485 between 01 and 32 and #sel is a string of requested integer number such as 12 etc.
- Seite 23 Tab. 2 #sel BAUD 1200 2400 4800 9600 19200 39400 Tab. 3 #sel ADDR RS232 Tab. 4 #sel ORDER C.DDDDD CC.DDDD CCC.DDD CCCC.DD CCCCC.D CCCCCC. Tab. 5 #sel FILTER FIL 1 FIL 2 FIL 4 FIL 8 FIL 16 FIL 24 FIL 32 FIL 48 FIL 64...
- Seite 24 Tab. 8 #sel FBASE T .100 T .200 T .500 T 1.00 T 2.00 T 3.00 T 5.00 T 9.00 Tab. 9 #sel OBASE T .100 T .200 T .500 T 1.00 T 2.00 T 3.00 T 5.00 T 9.00 Tab.
-
Seite 25: Burst Test Und Empfohlene Anschlüsse
BURST TEST and empfohlene Anschlüsse Tester: Burst-Surge Generator HILO, Modell CE-Tester Datum: 15. Juni 2000 E.U.T.: INF8-C, SN: 200606, Versorgung 230VA Modus: Quadraturzähler Testbedingungen IEC Normen: IEC 801-4 IEC 1000-4-4 EN 50052-1 Test Set - Up Testresultate Zone 1: 2kV Burst Display ohne Änderung...
