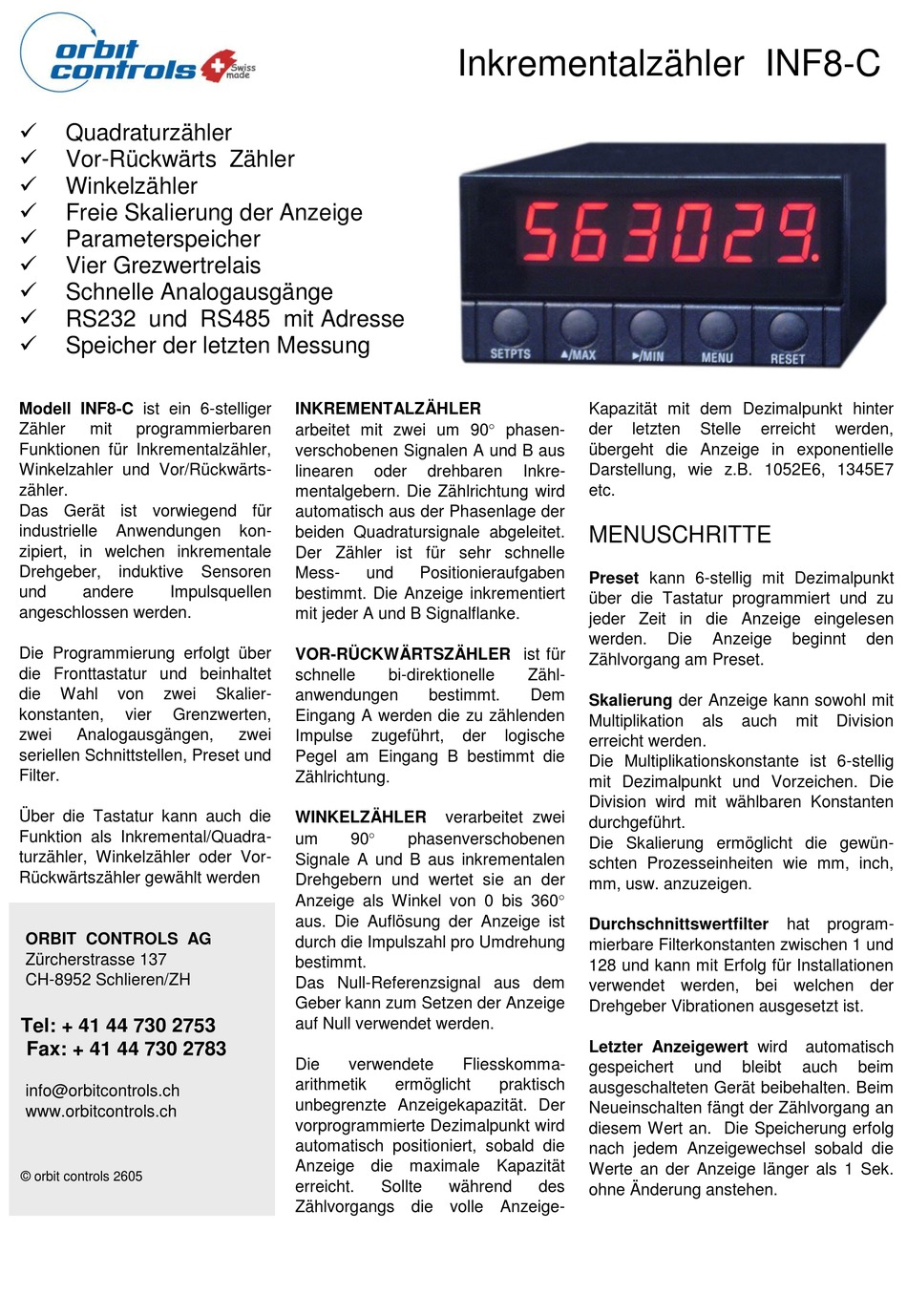

orbit controls INF8-C Kurzanleitung

 Quadraturzähler
 Vor-Rückwärts Zähler

Winkelzähler

Freie Skalierung der Anzeige

Parameterspeicher

Vier Grezwertrelais

Schnelle Analogausgänge

RS232 und RS485 mit Adresse

Speicher der letzten Messung
Modell INF8-C ist ein 6-stelliger
Zähler mit programmierbaren
Funktionen für Inkrementalzähler,
Winkelzahler und Vor/Rückwärts-
zähler.
Das Gerät ist vorwiegend für
industrielle Anwendungen
zipiert, in welchen inkrementale
Drehgeber, induktive
und andere Impulsquellen
angeschlossen werden.
Die Programmierung erfolgt über
die Fronttastatur und beinhaltet
die Wahl von zwei
konstanten, vier Grenzwerten,
zwei Analogausgängen,
seriellen Schnittstellen, Preset und
Filter.
Über die Tastatur kann auch die
Funktion als Inkremental/Quadra-
turzähler, Winkelzähler oder Vor-
Rückwärtszähler gewählt werden
ORBIT CONTROLS AG
Zürcherstrasse 137
CH-8952 Schlieren/ZH
Tel: + 41 44 730 2753
Fax: + 41 44 730 2783
info@orbitcontrols.ch
www.orbitcontrols.ch
© orbit controls 2605
INKREMENTALZÄHLER
arbeitet mit zwei um 90 phasen-
verschobenen Signalen A und B aus
linearen
mentalgebern. Die Zählrichtung wird
automatisch aus der Phasenlage der
kon-
beiden Quadratursignale abgeleitet.
Der Zähler ist für sehr schnelle
Sensoren
Mess- und
bestimmt. Die Anzeige inkrementiert
mit jeder A und B Signalflanke.
VOR-RÜCKWÄRTSZÄHLER ist für
schnelle
Skalier-
anwendungen
Eingang A werden die zu zählenden
zwei
Impulse zugeführt,
Pegel am Eingang B bestimmt die
Zählrichtung.
WINKELZÄHLER
um 90
Signale A und B aus inkrementalen
Drehgebern und wertet sie an der
Anzeige als Winkel von 0 bis 360
aus. Die Auflösung der Anzeige ist
durch die Impulszahl pro Umdrehung
bestimmt.
Das Null-Referenzsignal aus dem
Geber kann zum Setzen der Anzeige
auf Null verwendet werden.
Die verwendete
arithmetik
unbegrenzte Anzeigekapazität. Der
vorprogrammierte Dezimalpunkt wird
automatisch positioniert, sobald die
Anzeige die maximale Kapazität
erreicht.
Zählvorgangs die volle Anzeige-
Inkrementalzähler INF8-C
oder drehbaren Inkre-
Positionieraufgaben
bi-direktionelle Zähl-
bestimmt. Dem
der logische
verarbeitet zwei
phasenverschobenen
Fliesskomma-
ermöglicht praktisch
Sollte während des
Kapazität mit dem Dezimalpunkt hinter
der letzten Stelle
übergeht die Anzeige in exponentielle
Darstellung, wie z.B. 1052E6, 1345E7
etc.
MENUSCHRITTE
Preset kann 6-stellig mit Dezimalpunkt
über die Tastatur programmiert und zu
jeder Zeit in die Anzeige eingelesen
werden. Die Anzeige
Zählvorgang am Preset.
Skalierung der Anzeige kann sowohl mit
Multiplikation als auch
erreicht werden.
Die Multiplikationskonstante ist 6-stellig
mit Dezimalpunkt und Vorzeichen. Die
Division wird mit wählbaren Konstanten
durchgeführt.
Die Skalierung ermöglicht die gewün-
schten Prozesseinheiten wie mm, inch,
mm, usw. anzuzeigen.
Durchschnittswertfilter
mierbare Filterkonstanten zwischen 1 und
128 und kann mit Erfolg für Installationen
verwendet werden, bei welchen der
Drehgeber Vibrationen ausgesetzt ist.
Letzter Anzeigewert wird
gespeichert und bleibt
ausgeschalteten Gerät beibehalten. Beim
Neueinschalten fängt der Zählvorgang an
diesem Wert an. Die Speicherung erfolg
nach jedem Anzeigewechsel sobald die
Werte an der Anzeige länger als 1 Sek.
ohne Änderung anstehen.
erreicht werden,
beginnt den
mit Division
hat program-
automatisch
auch beim
