5
HARDWARE

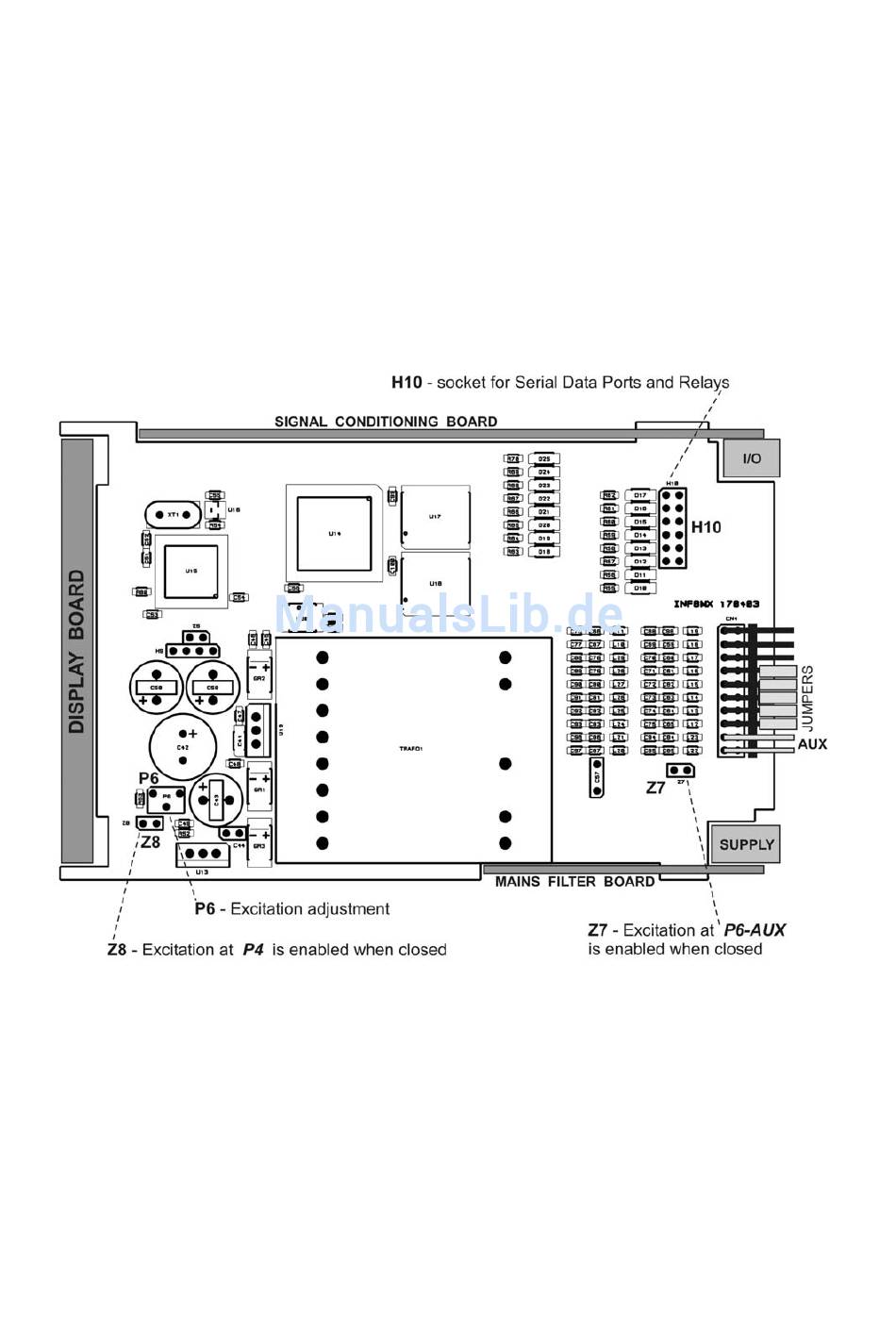

5.1
Prozessorplatte
Auf der Prozessorplatte befinden sich die Versorgung, die Kontroller-Logik, die Hilfskomponenten der
Ein- und Ausgänge sowie die Entstörfilter. Die Signalverarbeitung -Signal Conditioning Board- und
der Netzfilter -Mains Filter Board- sind vertikal gegen die Prozessorplatte angeordnet. Die
Sensorversorgung -Excitation-
Potentiometer P6 zwischen 5V und 24V eingestellt und mit max. 40mA belastet werden. Der Jumper
Z8 muss gesteckt werden. Speziell hergestellte Geräte haben die Excitation am P6 herausgeführt.
Der Stecker H10 dient für die Zusatzoptionskate mit seriellen Schnittstellen und Relaisausgängen.
ist am P4-3 ausgeführt (siehe 4.8, Seite 14) und kann mit dem
15
