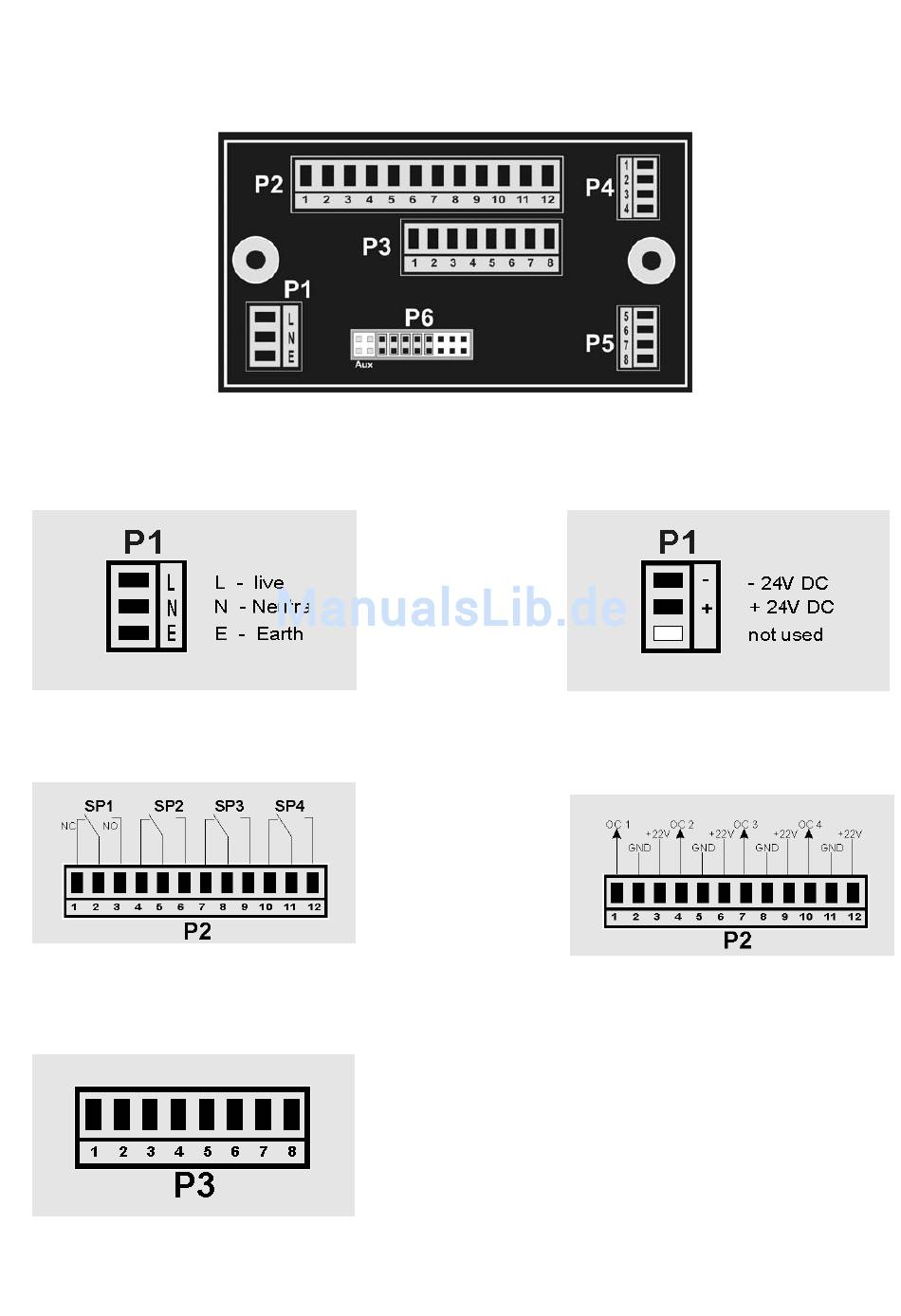

4 INF8-C ANSCHLÜSSE
4.1 Geräterückseite
4.2 P1: Netzversorgung
4.3 P2: Ausgangsrelais
4.4

P3: Serieller Datenbus

P1: DC Versorgung
P2: Transistorausgänge
1 RxD
2 TxD
3 GND
4 GND
5 Non Inverting TxD
6 Inverting TxD
7 Non Inverting RxD
8 Inverting RxD
12
RS232
RS232
RS485
RS485
RS485
RS485
