5.4.2 Serielle Datenschnittstellen
Zwei Datenschnittstellen stehen am P3 an: RS 232 und RS 485 (4-leiter Anschluss).
Das Datenformat besteht aus 8 bit, ohne Parität, 1 Start, 1 Stop. Die Sendekette wird mit CRLF
abgeschlossen.
Baud Rate:
600 bis 19200 bd
Isolation:
250V rms.
Adressen:
0 bis 31.

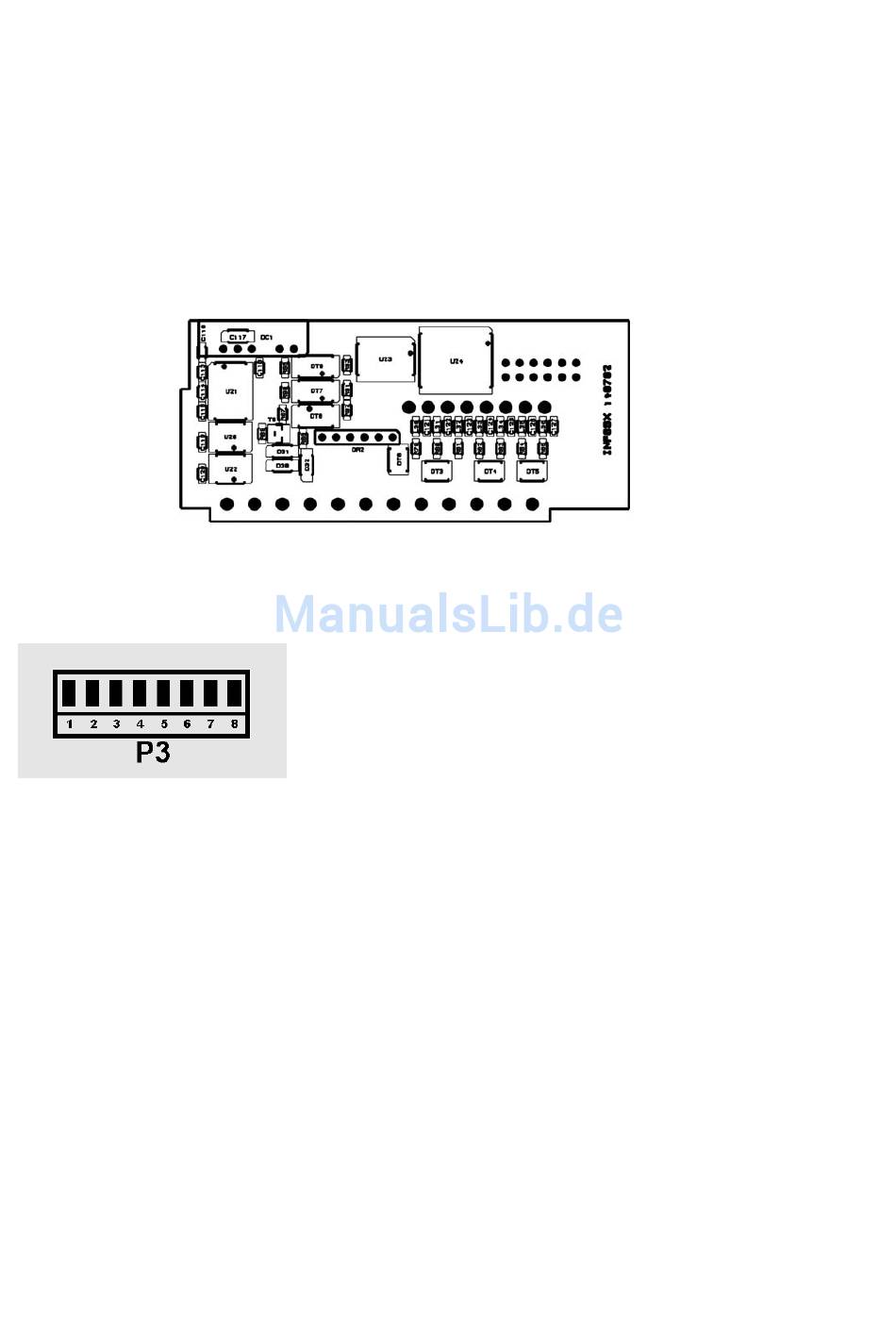

Schnittstellen-Anschlüsse
Die Adresse 0 aktiviert RS 232.
Eine der Adressen 01 bis 31 aktiviert RS 485.
1
2
3
4
5
6
7
8
RxD
TxD
GND
GND
Non Inverting TxD
Inverting TxD
Non Inverting RxD
Inverting RxD
18
RS232
RS232
RS485
RS485
RS485
RS485
