4.5

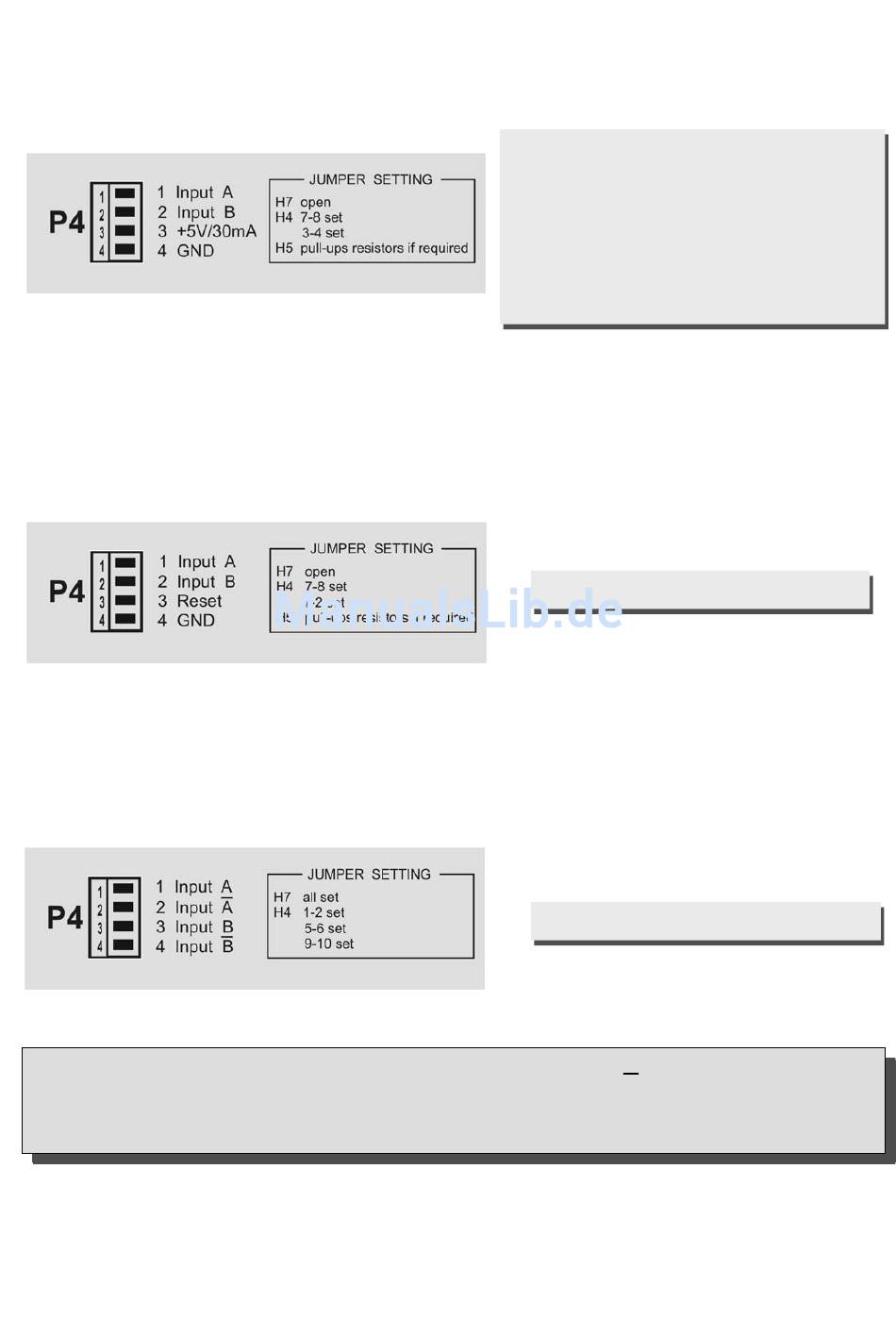

P4: Signaleingänge und Sensorversorgung
4.6
P4: Quadratureingänge und NULL - Reseteingang
4.7
P4: Eingänge für RS 485 - Drehgebertyp
ACHTUNG
Bei Verwendung von RS485-Drehgebertyp ist P4-4 mit dem Signal B belegt. Dadurch kann die
Excitation P5-8 nicht verwendet werden. Der Drehgeber muss aus einem externen Netzteil versorgt
werden.
Siehe Seite 16 für Jumper-Positionierung
Achtung!
+5V/30mA ist die Prozessor- und Logikspannung.
Sie ist nicht gegen Kurzschluss angesichert und darf
nur mit Vorsicht als Hilfsspannung verwendet
werden.
Beim Kurzschluss oder Überlast kann die
Prozessorplatte beschädigt werden.
Siehe Seite 16 für Jumper-Positionierung
Siehe Seite 16 für Jumper-Positionierung
