2.2.2 AnGL SP - Frequenzzähler
INF8C kann als Tachometer mit Quadratureingängen A und B verwendet werden. Die
Skalierkonstanten erlauben die Darstellung in Prozesseinheiten wie UPM, m/Sek. usw. Das Display
kann aber auch in Winkelgrad-Format skaliert werden, wie Beispiel 2 zeigt.
Beispiel 1

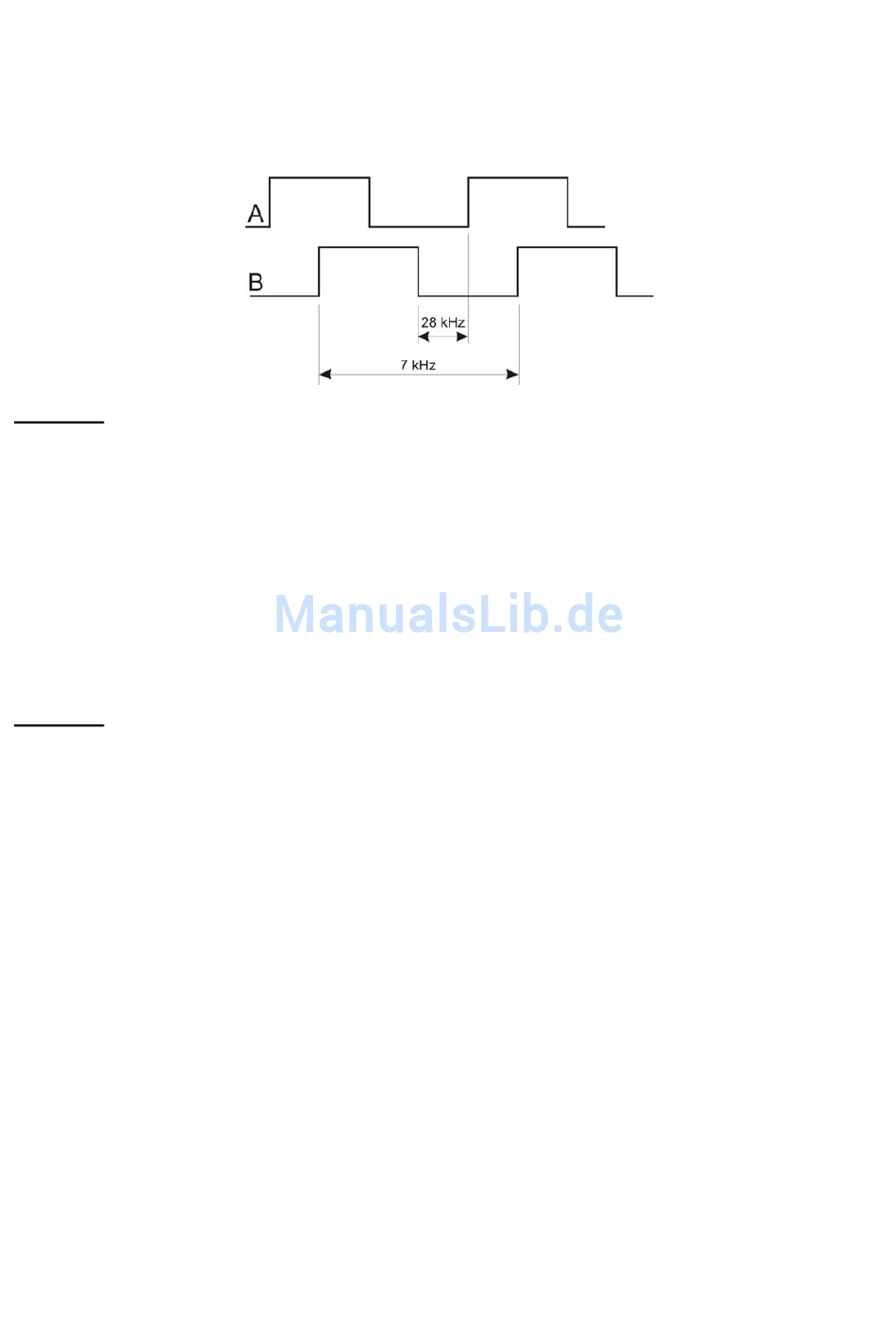

Tachometer mit Signalen A und B misst Impulse mit Periodenfrequenz von 7 kHz (28 kHz
Flankenfrequenz A und B).
SCALE
1.
dSCALE
1.
OrdEr
CCCCC.d
F bASE
1.0
O bASE
2.0
Das Display zeigt 28000.0.
Beispiel 2
Quadraturfrequenz 0...7 kHz soll im Winkelformat 0...360° dargestellt werden. Die Eingangsimpulse
A und B haben Periodenfrequenz 7 kHz (28 kHz Flankenfrequenz A und B).
a)
OrdEr
Skalierung:
SCALE
dSCALE
OrdEr
F bASE
O bASE
b)
OrdEr
Skalierung:
SCALE
dSCALE
OrdEr
F bASE
O bASE
Ein Dezimalpunkt am Display
(frei skalierbar 0.1 ... 9.00 Sek.)
(frei skalierbar 0.1 ... 9.00 Sek.)
CCCCCC
Dezimal-Darstellung 0 ... 359.99 (°, 1/100°)
360 : (4x7000) = 0.0128571
1.28571
100
CCCC.dd
1.0
(frei wählbar 0.1 ... 9.00 Sek.)
2.0
(frei wählbar 0.1 ... 9.00 Sek.)
nn.SS
Winkelgrad-Darstellung 0 ... 360
360 : (4x7000) x 60 = 0.771428
7.71428
10
nn.SS
1.0
(frei wählbar 0.1 ... 9.00 Sek.)
2.0
(frei wählbar 0.1 ... 9.00 Sek.)
10
