5.3

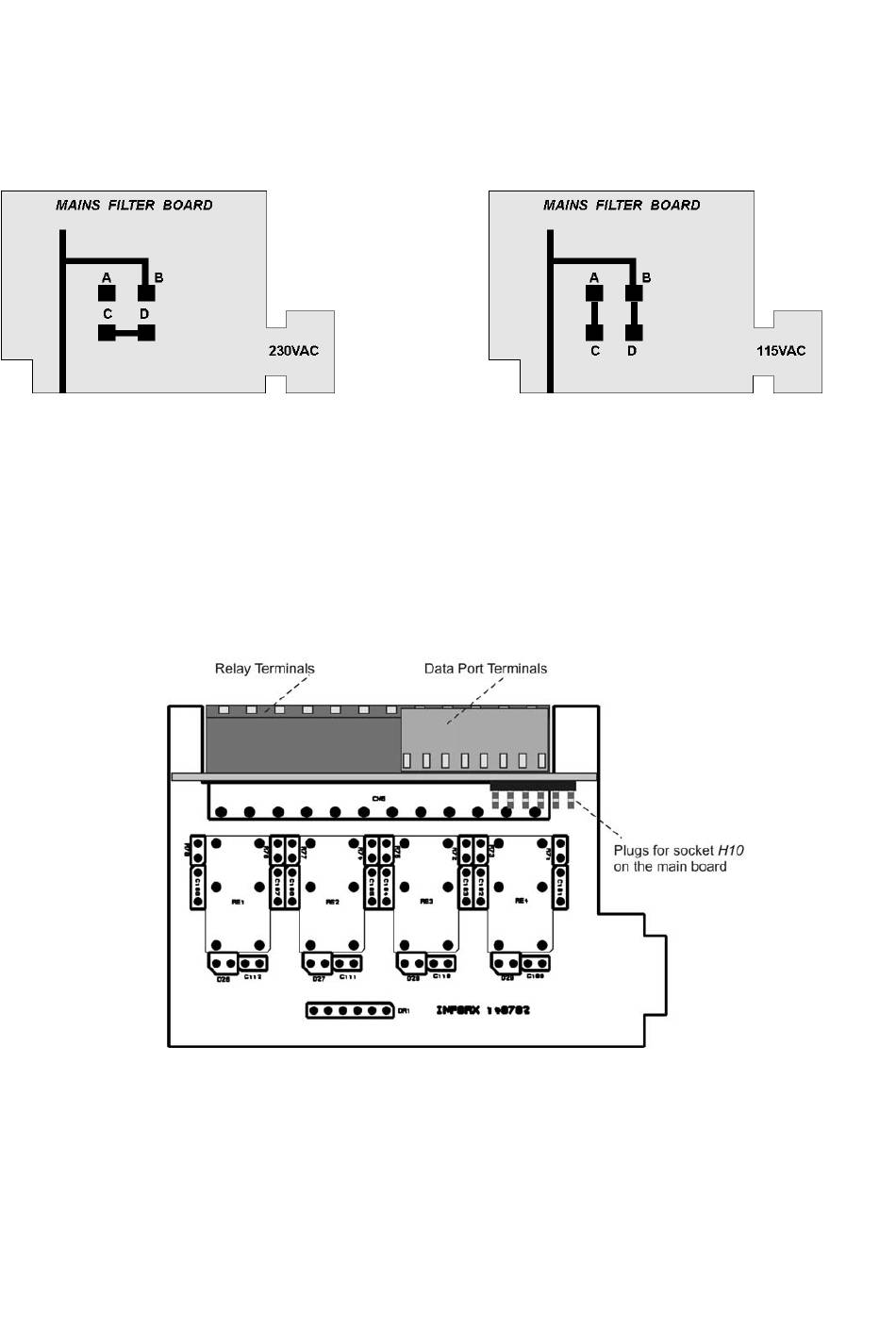

Netzversorgung und Filter

Werkseitig ist die Versorgungsspannung für 230V AC gewählt. Die Änderung für 115VAC ist unten
gezeigt: die Leiterbahn C-D muss geschnitten und A-C und B-D verbunden werden.
Netz 230VAC: C und D verbunden
5.4 Relaisausgänge und serielle Datenschnittstellen
Serielle Schnittstellen und Relaisausgänge sind auf einer Optionskarte ausgelegt und werden in H10 auf
der Prozessorplatte gesteckt.
5.4.1 Relais Ausgänge
Die Relais habe je einen Wechselkontakt 5A-230VAC und werden aktiviert wenn die Anzeige die in SP1,
SP2, SP3 bzw. SP4 gewählten Werte erreicht oder übersteigt.
Netz 115VAC: A mit C und B mit D verbunden
13
