5
HARDWARE
5.1

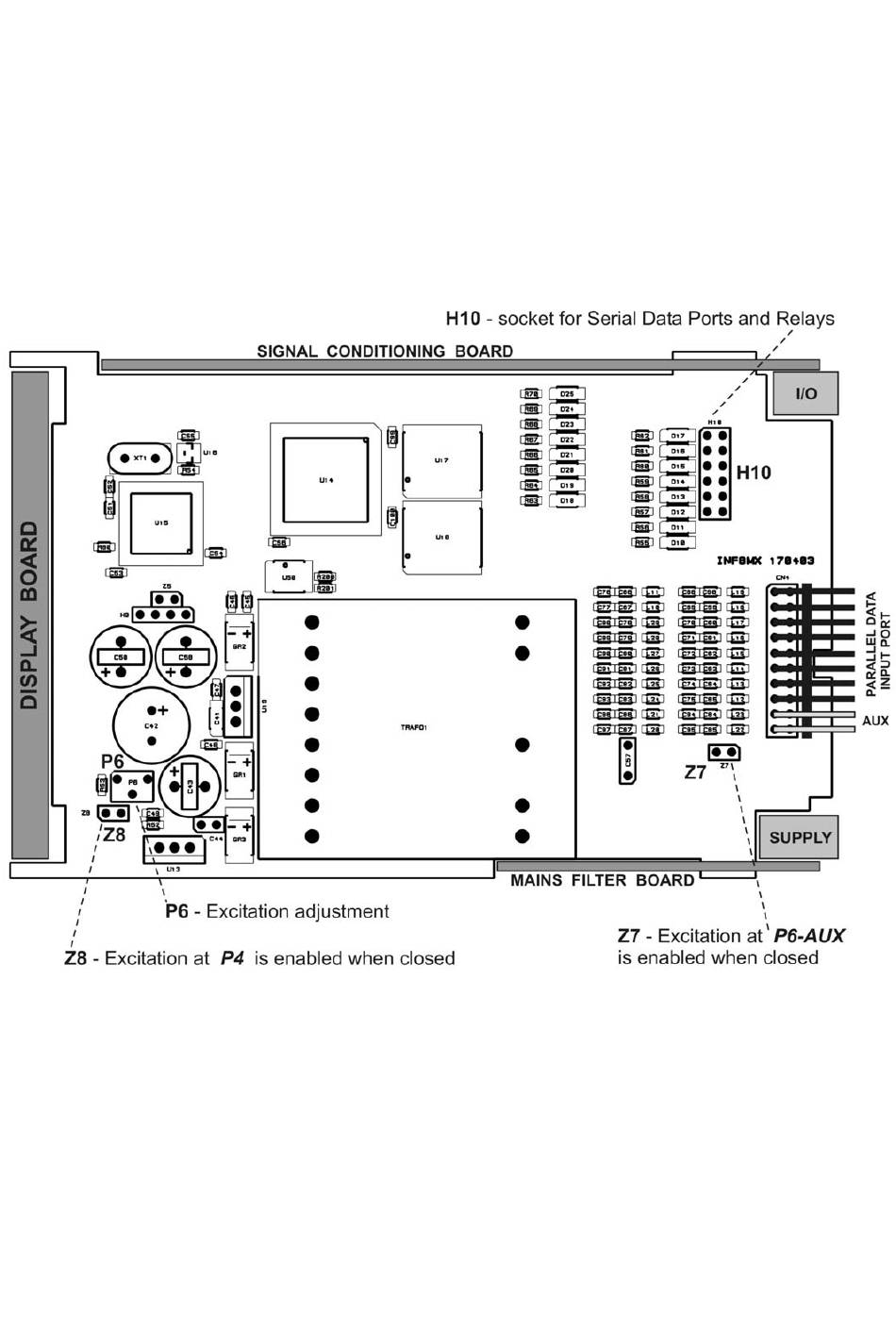

Prozessorplatte
Der Kontroller, Netzteil und die restlichen Hilfskomponenten sind auf der Prozessorplatte ausgelegt.
Signaleingänge, Analogausgänge und Netzfilterkomponenten sind auf zwei Vertikalplatten montiert. Die
Sensorversorgung - Excitation - kann mit P6 zwischen 5 und 24V eingestellt werden. Jumper Z8 wird
gesetzt zur Wahl der Excitation am P4-3. Bei kundenspezifischen Geräten wird die Excitation am P6
herausgeführt. Optionsausgänge RS232, RS485 und Set Point SP1 - SP4 werden im H10 gesteckt.
