SCALE und DSCALE

SCALE Binäre Darstellung der Bitzahl/Umdrehung des verwendeten Sensors. Für einen
Sensor mit z.B. 12 Bit/Umdrehung wird SCALE=4095 gewählt.
dSCALE Dividierkonstante. Bei absolut kodierten Sensoren wir dSCALE = 1 gewählt.
4 INF8-ABS ANSCHLÜSSE

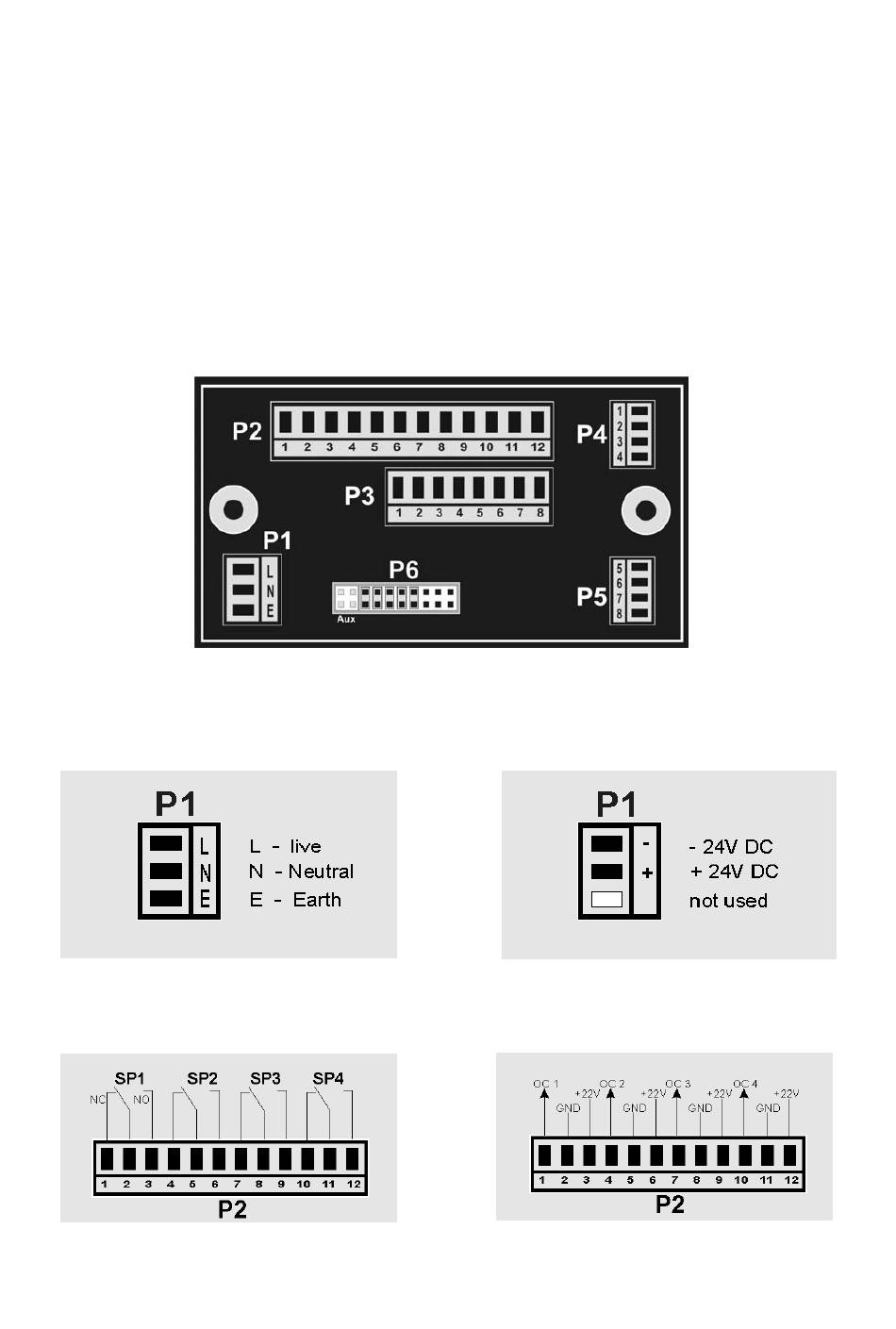

4.1 Geräte Anschlussseite
4.2 Anschlüsse P1: Netzversorgung
4.3 Anschlüsse P2: Ausgangsrelais
Anschlüsse P1: DC-Versorgung
Anschlüsse P2: Transistorausgänge
