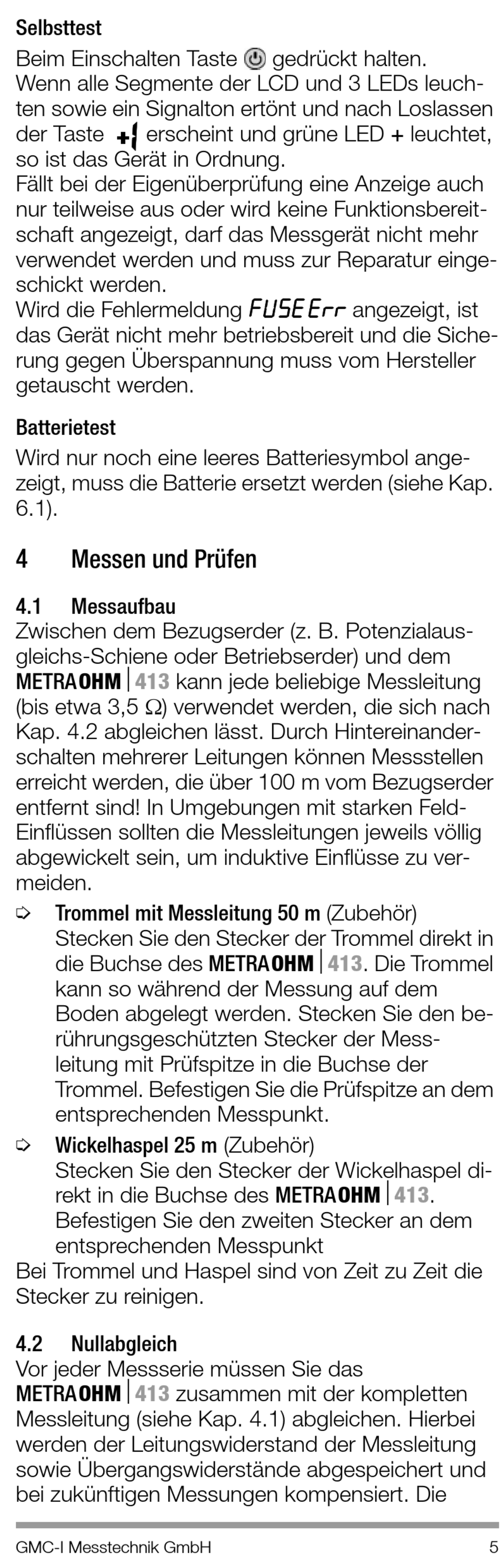

Selbsttest
Beim Einschalten Taste
Wenn alle Segmente der LCD und 3 LEDs leuch-
ten sowie ein Signalton ertönt und nach Loslassen
der Taste
so ist das Gerät in Ordnung.
Fällt bei der Eigenüberprüfung eine Anzeige auch
nur teilweise aus oder wird keine Funktionsbereit-
schaft angezeigt, darf das Messgerät nicht mehr
verwendet werden und muss zur Reparatur einge-
schickt werden.
Wird die Fehlermeldung
das Gerät nicht mehr betriebsbereit und die Siche-
rung gegen Überspannung muss vom Hersteller
getauscht werden.
Batterietest
Wird nur noch eine leeres Batteriesymbol ange-
zeigt, muss die Batterie ersetzt werden (siehe Kap.
6.1).
4 Messen und Prüfen
4.1

Messaufbau

Zwischen dem Bezugserder (z. B. Potenzialaus-
gleichs-Schiene oder Betriebserder) und dem
METRAOHM413
(bis etwa 3,5 ) verwendet werden, die sich nach
Kap. 4.2 abgleichen lässt. Durch Hintereinander-
schalten mehrerer Leitungen können Messstellen
erreicht werden, die über 100 m vom Bezugserder
entfernt sind! In Umgebungen mit starken Feld-
Einflüssen sollten die Messleitungen jeweils völlig
abgewickelt sein, um induktive Einflüsse zu ver-
meiden.
Ð
Trommel mit Messleitung 50 m (Zubehör)
Stecken Sie den Stecker der Trommel direkt in
die Buchse des METRAOHM413. Die Trommel
kann so während der Messung auf dem
Boden abgelegt werden. Stecken Sie den be-
rührungsgeschützten Stecker der Mess-
leitung mit Prüfspitze in die Buchse der
Trommel. Befestigen Sie die Prüfspitze an dem
entsprechenden Messpunkt.
Ð
Wickelhaspel 25 m (Zubehör)
Stecken Sie den Stecker der Wickelhaspel di-
rekt in die Buchse des METRAOHM413.
Befestigen Sie den zweiten Stecker an dem
entsprechenden Messpunkt
Bei Trommel und Haspel sind von Zeit zu Zeit die
Stecker zu reinigen.
4.2

Nullabgleich

Vor jeder Messserie müssen Sie das
METRAOHM413
Messleitung (siehe Kap. 4.1) abgleichen. Hierbei
werden der Leitungswiderstand der Messleitung
sowie Übergangswiderstände abgespeichert und
bei zukünftigen Messungen kompensiert. Die
GMC-I Messtechnik GmbH
erscheint und grüne LED + leuchtet,
kann jede beliebige Messleitung
zusammen mit der kompletten
gedrückt halten.
Fvse ERR
angezeigt, ist
