KOMETEC
Karl Oelkers e.K.
Mess- und Prüfgeräte · Shop
Mozartstr. 10 · D-88097 Eriskirch
T: 07541 / 955-1313 · F: 07541 / 955-1131
info@kometec.de · www.kometec.de
GOSSEN METRAWATT
Bedienungsanleitung
3-348-776-02
Operating Instructions
10/8.15
Mode d'emploi

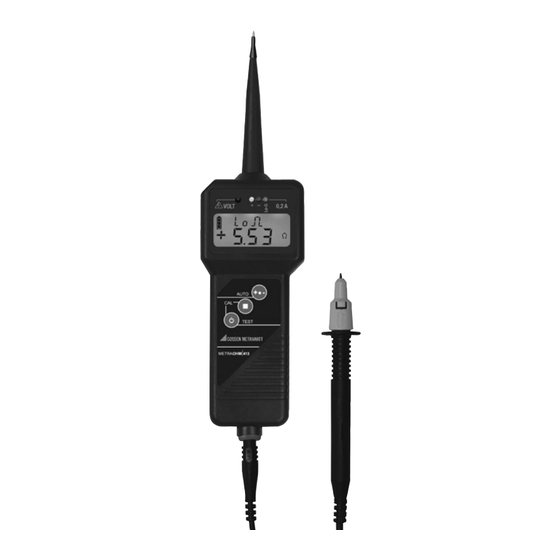

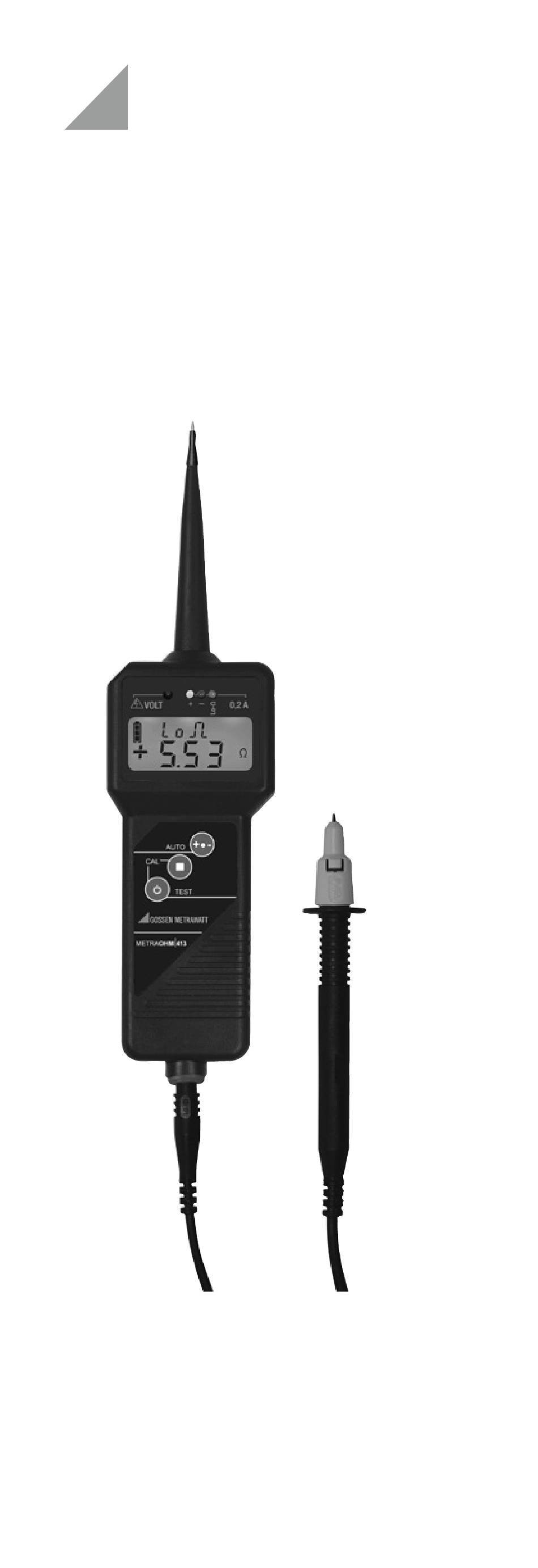

METRAOHM 413
Niederohmmessgerät
Low-Value Resistance Measuring Instrument
Ohmmètre pour faible résistance
GMC-I Messtechnik GmbH
Südwestpark 15
90449 Nürnberg
GERMANY
Telefon: +49 911 8602-111
Telefax: +49 911 8602-777
info@gossenmetrawatt.com
www.gossenmetrawatt.com
M413_BA_07-2015
Inhaltsverzeichnis
Verwandte Anleitungen für Gossen MetraWatt METRAOHM 413
Inhaltszusammenfassung für Gossen MetraWatt METRAOHM 413
- Seite 1 T: 07541 / 955-1313 · F: 07541 / 955-1131 info@kometec.de · www.kometec.de GOSSEN METRAWATT Bedienungsanleitung 3-348-776-02 Operating Instructions 10/8.15 Mode d‘emploi METRAOHM 413 Niederohmmessgerät Low-Value Resistance Measuring Instrument Ohmmètre pour faible résistance GMC-I Messtechnik GmbH Südwestpark 15 90449 Nürnberg GERMANY...
- Seite 2 Prüfelektrode Elektrodenschutz LEDs +/- für Anzeige der Polarität LED für Lo-Ω-Modus, Messstrom 200 mA LED Volt warnt vor Fremdspannung Taster Polaritätswechsel, Messwerte abrufen, Betriebsart Taster Messen, Nullabgleich Taster Ein/Aus, Eigentest, Nullabgleich Buchse für Messleitung Messleitung Sicherheitskappe mit Schnappverschluss Prüfspitze der Messleitung Symbole auf dem Gerät Achtung! Bedienungsanleitung beachten! Ex-Kennzeichnung:...
- Seite 3 Bei dem Einsatz Ihres Gerätes ist diese Anleitung in allen Punkten sorgfältig zu befolgen. Bitte beachten Sie folgende Sicherheitsvorkeh- rungen: Der METRAOHM 413 darf nur in Stromnetzen mit Betriebsspannungen bis maximal 400 V einge- setzt werden. Nur mit der auf der Prüfspitze der Messlei- tung aufgesteckten Sicherheitskappe dürfen Sie...
- Seite 4 Wenn Beschädigungen zu erkennen sind, darf der METRAOHM 413 nicht mehr verwendet werden. Bei starker Verschmutzung ist das Gerät vor der Verwendung zu säubern. Die Lagerung des METRAOHM 413 muss in trockener und sauberer Umgebung erfolgen. 3. Inbetriebnahme 3.1 Batterie In Ihr Gerät haben wir bereits eine 9 V-Batterie...
- Seite 5 Klemmen Sie die Messleitung gut leitend an den Bezugserder (evtl. Korrosion beseitigen). Stecken Sie das freie Ende der Messleitung in die Buchse des METRAOHM 413 Bei Verwendung der Abrollhaspel muss die mitgelieferte kurze Mess- leitung in die Buchse der Haspel gesteckt weden.
- Seite 6 4.3 Nullabgleich Vor jeder Mess-Serie müssen Sie den METRAOHM 413 zusammen mit der Messleitung (siehe Messauf- bau 4.2) abgleichen. Dies ist auch dann erforder- lich, wenn dieselbe Messleitung nach einiger Zeit wiederverwendet wird, um Temperaturänderungen zu berücksichtigen. Der Abgleich erfolgt automatisch für alle Messbe- reiche mit 1μA ...
- Seite 7 Taster kurz drücken, um die Messung auszu- lösen. Bei Messwerten < 10 Ω wechselt der METRAOHM 413 automatisch in den Lo-Ω Modus und misst mit einem Messstrom von 200 mA (Prüfung nach VDE 0413 Teil 4). In der Anzeige erscheint „Lo-Ω“...
- Seite 8 Messstelle betätigt werden, wenn diese span- nungsfrei ist. Andernfalls kann das Gerät Schaden nehmen. Der METRAOHM 413 ist bis 400 V durch Halbleiter geschützt. Bei höheren Spannungen spricht eine Sicherung an, die nur vom Hersteller ausgetauscht werden kann. Die Sicherung wird beim Eigentest...
- Seite 9 Batterie nicht ausgelaufen ist. Bei ausgelaufener Batterie müssen Sie das Elektrolyt vollständig entfernen und eine neue Batterie einsetzen. Bei längerer Lagerung ist der METRAOHM 413 ohne Batterie an einem trockenen und sauberen Ort bei Temperaturen von -10 °C bis +70 °C zu verwahren.
- Seite 10 6. Wartung 6.1 Allgemeine Informationen Der METRAOHM 413 ist bis auf die Energiequelle wartungsfrei (siehe 5.). Dennoch ist folgendes für den sicheren Betrieb zu beachten: Bewahren Sie Ihren METRAOHM 413 stets in trockenem und sauberem Zustand auf. Das Gehäuse können Sie mit einem mit Isopropanol (Alkohol) oder Seifenwasser befeuchteten Tuch reini- gen, nicht mit Aceton oder ähnliche Lösungsmitteln.
- Seite 11 9. Technische Daten Leitungs- und Widerstandsmessgerät METRAOHM 413 nach EN/IEC 61010-1 und EN/IEC 61557-4 (VDE 0413 Teil 4) Messbereiche 10 Ω (Lo-Ω) Auflösung 0,01 Ω 100, 2000 Ω Auflösung 0,1 ... 1 Ω 20, 200, 2000 kΩ Auflösung 0,01 ... 1 kΩ...
- Seite 12 10. Zubehör Messleitung und Batterie sind im Lieferumfang des METRAOHM 413 enthalten. Elektrodenschutz...
-
Seite 13: Standardmessung Bis 2 Mω
METRAOHM 413 durch Fremd- spannung beschädigt werden. 1. Messaufbau: Stecken Sie den isolierten 4 mm-Stecker der Messleitung in die Buchse des METRAOHM 413. Kontaktieren Sie mit der Prüfspitze der Messlei- tung den Bezugserder. 2. Nullabgleich durchführen: Gerät muss für den Abgleich ausgeschaltet sein. -
Seite 14: Automatikmessung Bis 10 Ω
METRAOHM 413 durch Fremd- spannung beschädigt werden. 1. Messaufbau: Stecken Sie den isolierten 4 mm-Stecker der Messleitung in die Buchse des METRAOHM 413. Kontaktieren Sie mit der Prüfspitze des Messlei- tung den Bezugserder. 2. Nullabgleich durchführen: Gerät muss für den Abgleich ausgeschaltet sein. - Seite 15 11. Reparatur- und Ersatzteil-Service Kalibrierzentrum und Mietgeräteservice Eine Reparatur ist nur durch den Hersteller oder durch vom Hersteller ausdrücklich ermächtigte Werkstätten zulässig. Bei Beschädigung des Gerätes, Ausfall des Funkti- onstests nach Abschnitt 3.2 oder zur detaillierten Überprüfung/Kalibrierung wenden Sie sich bitte an: www.gmci-service.com oder senden Sie das Gerät mit Fehlerbeschreibung an die folgende Adresse:...
