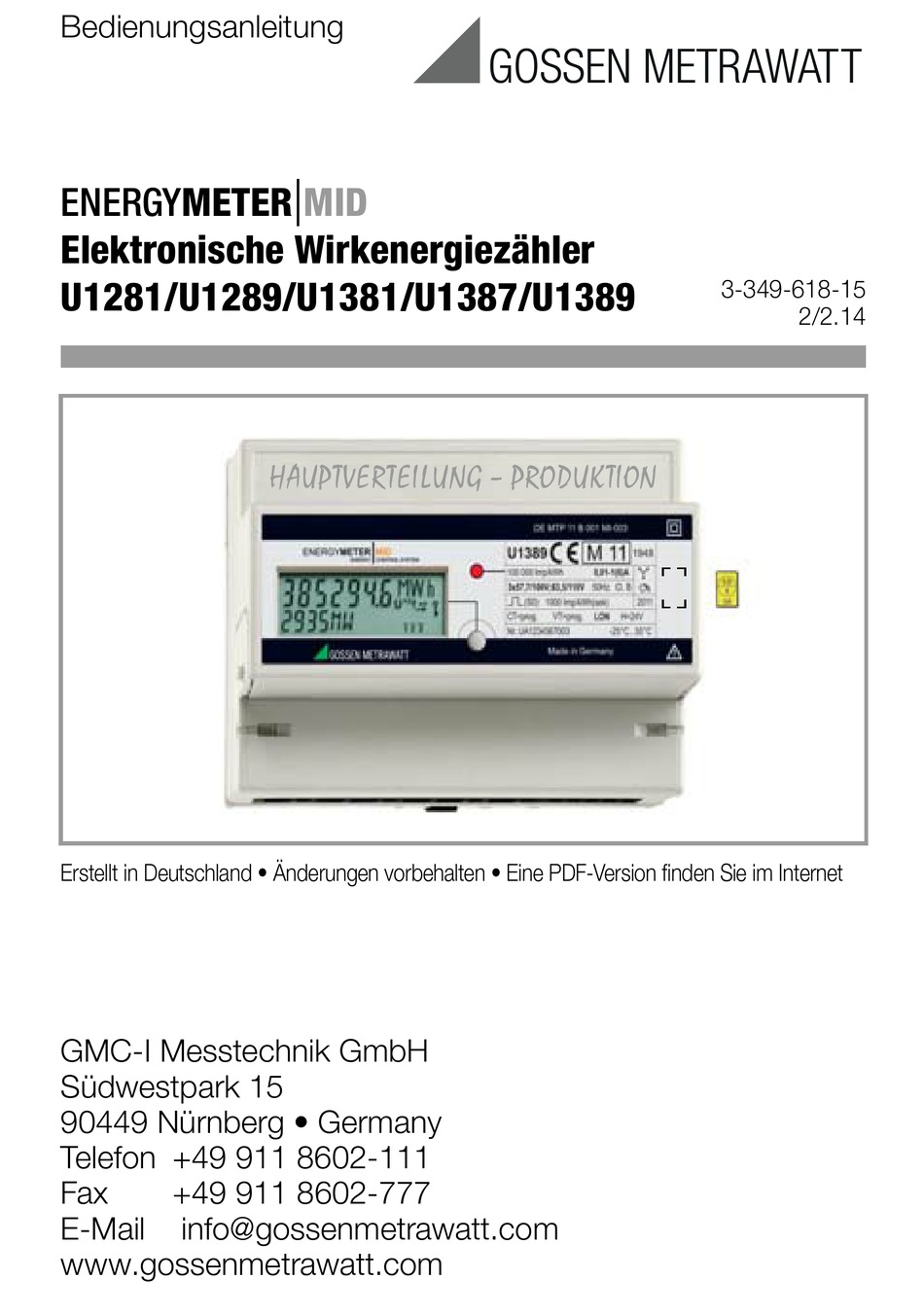

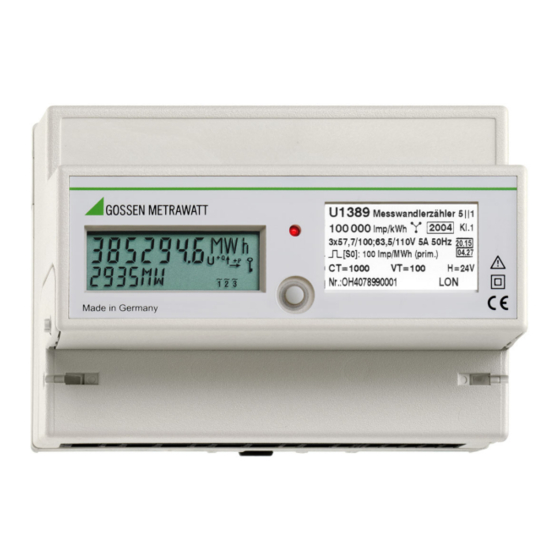

Bedienungsanleitung
MID
|
ENERGYMETER
Elektronische Wirkenergiezähler
U1281/U1289/U1381/U1387/U1389
3-349-618-15
2/2.14
HAUPTVERTEILUNG – PRODUKTION
Erstellt in Deutschland • Änderungen vorbehalten • Eine PDF-Version finden Sie im Internet
GMC-I Messtechnik GmbH
Südwestpark 15
90449 Nürnberg • Germany
Telefon +49 911 8602-111
Fax
+49 911 8602-777
E-Mail
info@gossenmetrawatt.com
www.gossenmetrawatt.com
Werbung
Verwandte Anleitungen für Gossen MetraWatt U1281
Inhaltszusammenfassung für Gossen MetraWatt U1281
- Seite 1 Bedienungsanleitung ENERGYMETER Elektronische Wirkenergiezähler U1281/U1289/U1381/U1387/U1389 3-349-618-15 2/2.14 HAUPTVERTEILUNG – PRODUKTION Erstellt in Deutschland • Änderungen vorbehalten • Eine PDF-Version finden Sie im Internet GMC-I Messtechnik GmbH Südwestpark 15 90449 Nürnberg • Germany Telefon +49 911 8602-111 +49 911 8602-777 E-Mail info@gossenmetrawatt.com...
- Seite 2 Sicherheitshinweise – Symbole – Bevor das Gerät in Betrieb genommen wird, Nennspan- nung beachten, siehe Typschild. – Beachten Sie die maximale Spannung des Impulsausgangs. – Überzeugen Sie sich, dass die Anschlussleitungen nicht beschädigt und während der Verdrahtung des Gerätes spannungsfrei sind. –...
- Seite 3 Bedeutung der Symbole auf dem Gerät DE MTP 11 B 001 MI-003 Baumusterprüfbescheinigung Schutzisolierung, Gerät der Schutzklasse II Warnung vor einer Gefahrenstelle (Achtung, Dokumentation beachten!) Das Gerät darf nicht mit dem Hausmüll entsorgt werden. Weitere Informationen zur WEEE-Kenn- zeichnung finden Sie im Internet bei www.gossen- metrawatt.com unter dem Suchbegriff WEEE.
- Seite 4 Typschild – Anschlüsse GMC-I Messtechnik GmbH...
- Seite 5 GMC-I Messtechnik GmbH...
- Seite 6 Standardimpulsdauer: 30 ms + 5%, Impulspause: > 30 ms Impulsdauer V7/V8: 130 ms + 5%, Impulspause: > 130 ms Impulsraten fix V1/V3 V8 fix V9 programmierbar V2/V4 Direkt U1281 / U1289 1 1000 Imp/kWh 1000Imp/kWh 100 — — Wandler U1381 / U1387 / U1389 f (sekundär)
-
Seite 7: Auflösung Hauptanzeige (Große Ziffern) Energiebezug
10 000 Imp/kWh U138x: 100 000 Imp/kWh Auflösung HAUPTANZEIGE (große Ziffern) Energiebezug Zähler CTxVT CTxVT Normal- Eich- Einheit Merkmal min. max. anzeige anzeige * U1281, U1289 — — 123456,7 23456,78 Q0 oder Q9 12345,67 2345,678 123456,7 23456,78 1000 1234567 234567,8 1001 10000... -
Seite 8: Bedeutung Der Symbole Auf Der Lcd
Bedeutung der Symbole auf der LCD Hauptanzeige (Wirkenergie Eges* in kWh oder MWh) Nebenanzeige (Momentanleistung Pmom*) Fehlerfall: Fehlercode im Wechsel mit Momentanleistung * U138x: CT und VT werden berücksichtigt Hauptanzeige ungeeicht/nicht eichfähig, wenn U angezeigt wird. Korrekter Anschluss: Dauerleuchten der Phasensymbole Phasenausfall: Symbol der betreffenden Phase wird ausgeblendet. - Seite 9 Schlüsselsymbole für Parametereinstellung Schlüssel und 2. Bart ausgeblendet: Parameter CT, VT oder S0 merkmalsabhängig einstellbar, mit Freischalttaste zu sperren. Schlüssel mit einem Bart eingeblendet: Parameter CT, VT oder S0 gesperrt, nach Aktivieren der Freischalttaste zu ändern. Schlüssel aus-, 2. Bart eingeblendet: eichfähige bzw.
-
Seite 10: Bedienung Über Tasten
Bedienung über Tasten Parameterwerte CT, VT und S0 abfragen Die Menütaste zwischen LCD und Typschild ermöglicht neben dem LCD-Test die Abfrage von aktuell eingestellten Parameterwerten und bei Wirkenergiezählern mit bestimm- ten Merkmalen das Ändern von Parametern (wenn zuvor die Freischalttaste gedrückt wurde). Die Reihenfolge ist aus nebenstehendem Bild ersichtlich. - Seite 11 b) Parameterwert ändern ➭ Drücken Sie zuerst die Freischalttaste kurz wie unter Punkt a) beschrieben (dies aktiviert die Be- triebsart „Parameter ändern“). ➭ Drücken Sie die Menütaste einmal lang bis der Anzeigetest erscheint. ➭ Drücken Sie sooft die Menütaste bis der zu ändernde Parameter in der Anzeige erscheint.
- Seite 12 Standard -Anzeige Auto 123456 00013 kVArh 1 234 Anzeigetest Firmwareversion 888888 0001 0000 8 888888 Auto Eichanzeige 001000 Primärenergie 000010 Sekundärenergie Parameteränderungen busspezifische Menüs siehe nur bei Freischaltung Schnittstellenbeschreibungen U138x mit Merkmal Q1 0200 Auto U138x mit Merkmal Q1 0002 Auto Impulsrate Merkmal V2/V4...
- Seite 13 Auto 00049 00F0H Multifunktionsanzeige Merkmal Blindenergie kVArh — • • Stern-Spannung U1N, U2N, U3N • — • Dreieck-Spannung U12, U23, U13 • — • Strom I1, I2, I3 • — • Wirkleistung P1, P2, P3, Ptot • — • Blindleistung Q1, Q2, Q3, Qtot •...
- Seite 14 Fehlermeldungen – Reset Auslesen Im Fehlerfall wechselt die Anzeige des Fehlercodes mit der Anzeige der Momentanleistung. Fehlercode Bedeutung Ursache/Abhilfe Maximalwert von U1 VHi1 überschritten Maximalwert von U2 VHi 2 überschritten Maximalwert von U3 VHi 3 überschritten Maximalwert von I1 1Hi1 überschritten Maximalwert von I2 1Hi 2...
- Seite 15 Konformitätserklärung U138x (U128x: siehe Rückseite) GMC-I Messtechnik GmbH...
- Seite 16 Reparatur und Nacheichung Hinweis für Prüfstellen Direkt messende Zähler (U128X): Im Auslieferungszustand sind die Klemmen 2, 5 und 8 angezogen, um die Kontaktgabe zwischen Strom- und Spannungseingang herzustellen. Für isolierte Spannungsversorgung bei Prüfungen können die Verbindungen gelöst werden (Schraubenabdeckung entfernen, Schrauben lösen, Isolierhülsen über Kontaktstifte in den Klemmen schieben und Geberspannung unterklemmen).
