Bedienungsanleitung
3-349-173-37
2/3.10
Operating Instructions
Mode d'emploi
Istruzioni per l'uso
Manual de instrucciones

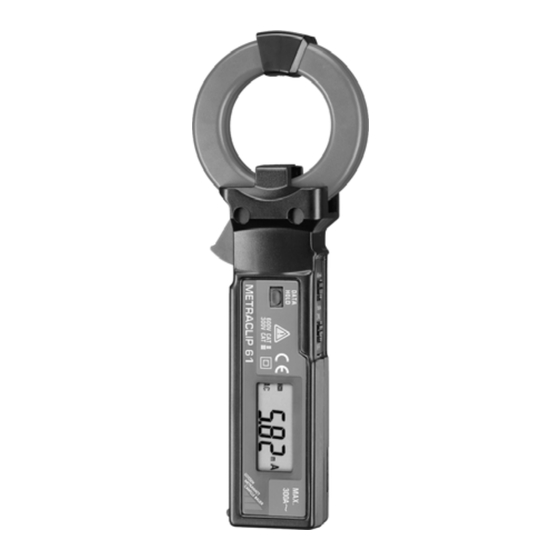

METRACLIP
61
Zangenstrommessgerät
Clip-On Ammeter
Pince ampèremétrique
GMC-I Messtechnik GmbH
Südwestpark 15
90449 Nürnberg • Germany
Phone+49 911 8602-111
Fax
+49 911 8602-777
E-Mail info@gossenmetrawatt.com
www.gossenmetrawatt.com
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für Gossen MetraWatt METRACLIP 61
Inhaltszusammenfassung für Gossen MetraWatt METRACLIP 61
- Seite 1 Bedienungsanleitung 3-349-173-37 2/3.10 Operating Instructions Mode d’emploi Istruzioni per l’uso Manual de instrucciones METRACLIP Zangenstrommessgerät Clip-On Ammeter Pince ampèremétrique GMC-I Messtechnik GmbH Südwestpark 15 90449 Nürnberg • Germany Phone+49 911 8602-111 +49 911 8602-777 E-Mail info@gossenmetrawatt.com www.gossenmetrawatt.com...
-
Seite 2: Inhaltsverzeichnis
MAX. DATA HOLD 300A~ 600V CAT II 300V CAT III METRACLIP 61 1 Zangenschenkel 2 Zangenführung 3 Sicherheitsgrenze zur Zange: Schutzkragen nicht übergreifen ! 4 Taste zur Zangenöffnung 5 Taste DATA HOLD: Messwert speichern 6 LCD-Anzeige 7 Öse für Tragschlaufe... -
Seite 3: Sicherheitshinweise
Sicherheitshinweise Das Zangenstrommessgerät METRACLIP 61 ist entsprechend den Sicherheitsbestimmungen IEC 61010-1/EN 61010-1/VDE 0411-1 und IEC 61010-2-032/EN 61010-2-032/VDE 0411-2- 032 gebaut und geprüft. Bei bestimmungsgemäßer Verwendung ist die Sicherheit von Anwender und Gerät gewährleistet. Das Gerät darf nur von entsprechend ausgebilde- ten Personen betrieben werden, die in der Lage sind, die mit der Messung von Strom und Span- nung verbundenen Gefahren zu erkennen. -
Seite 4: Bedienung
• Während der Messung dürfen Ihre Finger den Schutzkragen nicht überschreiten. • Vermeiden Sie sowohl starke mechanische Belastungen wie Schlag oder Vibration sowie hohe Temperaturen und starke magnetische Felder. • Der Batteriefachdeckel muss durch die pas- sende Kreuzschlitzschraube gesichert sein. Bedienung Inbetriebnahme Setzen Sie die beiden Batterien (Knopfzellen) ein,... -
Seite 5: Messung Von Ableitströmen
Messung von Ableitströmen bei 1-Phasen- oder 3-Phasen-Netzen ➭ Schalten Sie das Messgerät über den Ein-/ Ausschalter (POWER) in Stellung ON. ➭ Stellen Sie den Messbereichsschalter (RANGE) auf den Messbereich, der dem zu messenden Strom entspricht. Ansonsten stellen Sie den Messbereichsschalter auf den höheren der beiden Bereiche, um eine Messbereichsüber- schreitung zu vermeiden. -
Seite 6: Technische Kennwerte
Technische Kennwerte Wechselstrom mA AC/A AC (manuell wählbar) Gebrauchs- Auf- Genauigkeit Messbereich bereich lösung 0 30 mA 0 300 mA 0,01 mA 1,2% v.M. 5 Digit 0 300 mA 0 200 A 1,2% v.M. 5 Digit 0 30,00 A 200 ... -
Seite 7: Wartung
10 C +60 C Lagertemperaturen (ohne Batterien) relative Luftfeuchte max. 80%, Betauung ist auszuschließen Höhe über NN bis zu 2000 m Mechanischer Aufbau Schutzart IP 40 max. 40 mm Zangenöffnung Abmessungen B x H x T: 64 mm x 176 mm x 23 Gewicht ca. -
Seite 8: Gehäuse
➭ Setzen Sie die Schraube wieder ein und zie- hen Sie diese fest. Hinweis! Das Messgerät enthält keine austausch- baren Sicherungen! Gehäuse Eine besondere Wartung des Gehäuses ist nicht nötig. Achten Sie auf eine saubere Oberfläche. Verwenden Sie zur Reinigung ein leicht feuchtes Tuch.
