6
7
1
1

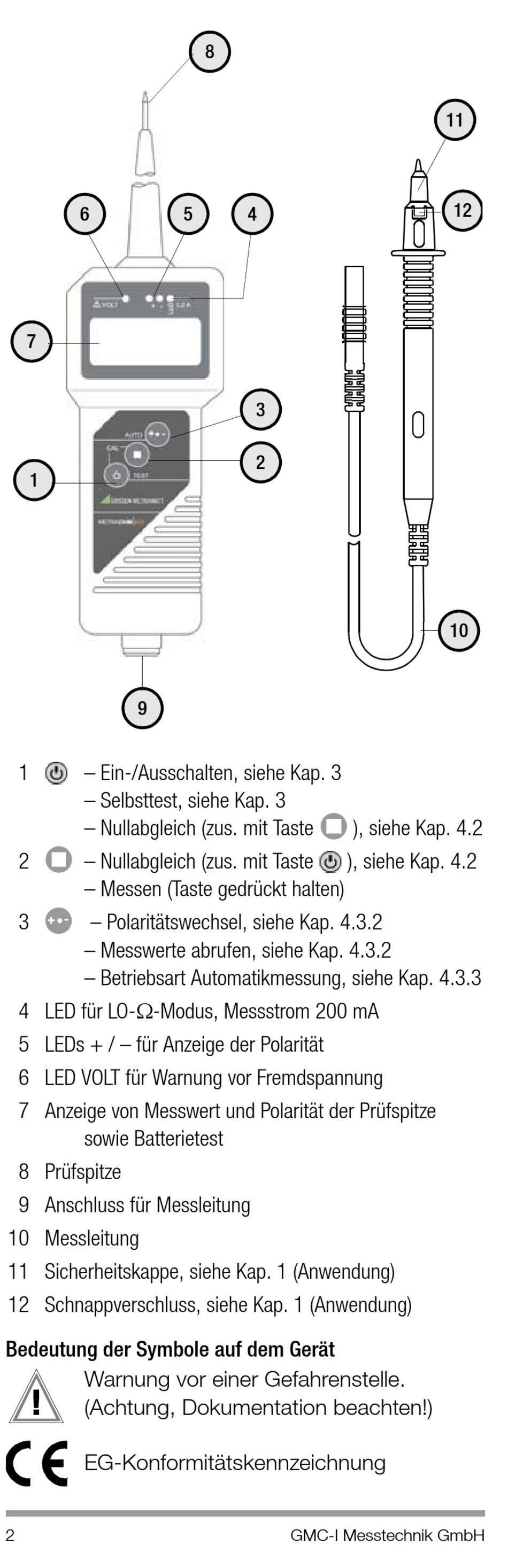

– Ein-/Ausschalten, siehe Kap. 3
– Selbsttest, siehe Kap. 3
– Nullabgleich (zus. mit Taste
2
– Nullabgleich (zus. mit Taste
– Messen (Taste gedrückt halten)
+ -
3
– Polaritätswechsel, siehe Kap. 4.3.2
– Messwerte abrufen, siehe Kap. 4.3.2
– Betriebsart Automatikmessung, siehe Kap. 4.3.3
4 LED für LO--Modus, Messstrom 200 mA
5 LEDs + / – für Anzeige der Polarität
6 LED VOLT für Warnung vor Fremdspannung
7 Anzeige von Messwert und Polarität der Prüfspitze
sowie Batterietest
8 Prüfspitze
9 Anschluss für Messleitung
10 Messleitung
11 Sicherheitskappe, siehe Kap. 1 (Anwendung)
12 Schnappverschluss, siehe Kap. 1 (Anwendung)
Bedeutung der Symbole auf dem Gerät
Warnung vor einer Gefahrenstelle.
!
(Achtung, Dokumentation beachten!)
EG-Konformitätskennzeichnung
2
8
5
9
4
3
2
GMC-I Messtechnik GmbH
), siehe Kap. 4.2
), siehe Kap. 4.2
11
12
10
