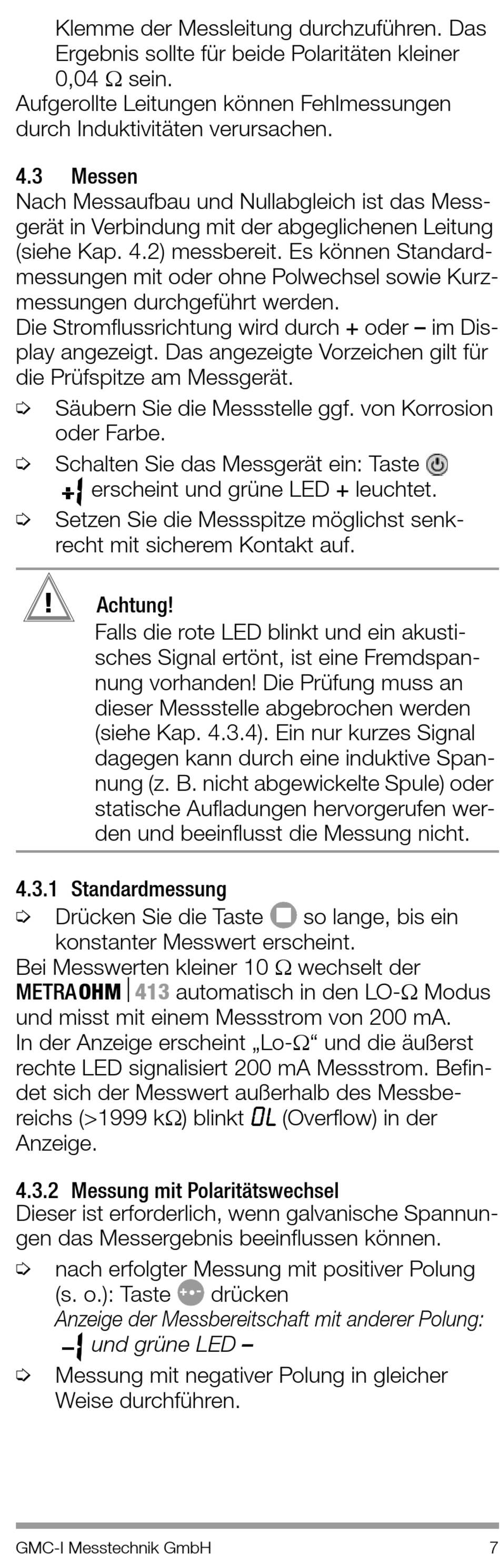

Klemme der Messleitung durchzuführen. Das
Ergebnis sollte für beide Polaritäten kleiner
0,04 sein.
Aufgerollte Leitungen können Fehlmessungen
durch Induktivitäten verursachen.
4.3
Messen
Nach Messaufbau und Nullabgleich ist das Mess-
gerät in Verbindung mit der abgeglichenen Leitung
(siehe Kap. 4.2) messbereit. Es können Standard-
messungen mit oder ohne Polwechsel sowie Kurz-
messungen durchgeführt werden.
Die Stromflussrichtung wird durch + oder – im Dis-
play angezeigt. Das angezeigte Vorzeichen gilt für
die Prüfspitze am Messgerät.
Ð
Säubern Sie die Messstelle ggf. von Korrosion
oder Farbe.
Ð
Schalten Sie das Messgerät ein: Taste
erscheint und grüne LED + leuchtet.
Ð
Setzen Sie die Messspitze möglichst senk-
recht mit sicherem Kontakt auf.
!
Achtung!
Falls die rote LED blinkt und ein akusti-
sches Signal ertönt, ist eine Fremdspan-
nung vorhanden! Die Prüfung muss an
dieser Messstelle abgebrochen werden
(siehe Kap. 4.3.4). Ein nur kurzes Signal
dagegen kann durch eine induktive Span-
nung (z. B. nicht abgewickelte Spule) oder
statische Aufladungen hervorgerufen wer-
den und beeinflusst die Messung nicht.
4.3.1 Standardmessung
Ð
Drücken Sie die Taste
konstanter Messwert erscheint.
Bei Messwerten kleiner 10 wechselt der
METRAOHM413
und misst mit einem Messstrom von 200 mA.
In der Anzeige erscheint „Lo-" und die äußerst
rechte LED signalisiert 200 mA Messstrom. Befin-
det sich der Messwert außerhalb des Messbe-
reichs (>1999 k) blinkt
Anzeige.
4.3.2 Messung mit Polaritätswechsel
Dieser ist erforderlich, wenn galvanische Spannun-
gen das Messergebnis beeinflussen können.
Ð
nach erfolgter Messung mit positiver Polung
(s. o.): Taste
Anzeige der Messbereitschaft mit anderer Polung:
und grüne LED
Ð
Messung mit negativer Polung in gleicher
Weise durchführen.
