7.2 Schlauchplatzsicherung mit Rückflussverhinderung (Option)
Zum Schutz des Trinkwassers nach DIN 1988 Teil 4 und vor Überflutungen, verursacht
durch geplatzte Wasserschläuche, ist ein Sicherheitskit mit Rückflussverhinderer erhältlich.
Schutzprinzipien:
Durch starken Wasserfluss ab ca. 18 l / Min., verursacht z.B. durch einen geplatzten Was-
serschlauch zwischen Wasserhahn und Gerät, schließt sofort ein Ventil die Wasserentnah-
me. Das Schließen ist durch ein Klackgeräusch hörbar. Die Wasserentnahme ist nun bis zur
Entriegelung der Schlauchplatzsicherung von Hand unterbrochen.
Eine eventuelle Gefährdung des Trinkwassers ist abhängig vom Gefährdungspotential des
Beschickungsgutes. Unter ungünstigen Bedingungen (z.B. Druckabfall im Trinkwassersys-
tem) könnte auslaufendes Beschickungsgut über den Dampferzeuger ins Leitungsnetz zu-
rückgesaugt werden und das Trinkwasser verunreinigen. Gemäß der Norm DIN 1988, Teil 4
bietet der Sicherheitskit mit Rückflussverhinderer Schutz bei kurzzeitigem Einsatz von Stof-
fen mit geringem Gefährdungspotential. Bei Stoffen mit höherem Gefährdungspotential sollte
ein Rohrtrenner installiert werden, um den absoluten Schutz des Trinkwassers zu garantie-
ren. Es liegt in der Verantwortung des Betreibers, den Rückfluss von verunreinigtem Wasser
in das Trinkwassernetz, unter Einbeziehung der jeweiligen nationalen Vorschriften, sicher zu
verhindern.
Montage:
Die standardmäßig mitgelieferten Originalteile
Schlauchplatzsicherung, Schlauchtülle und zugehörige
Verschraubung werden nicht benötigt.

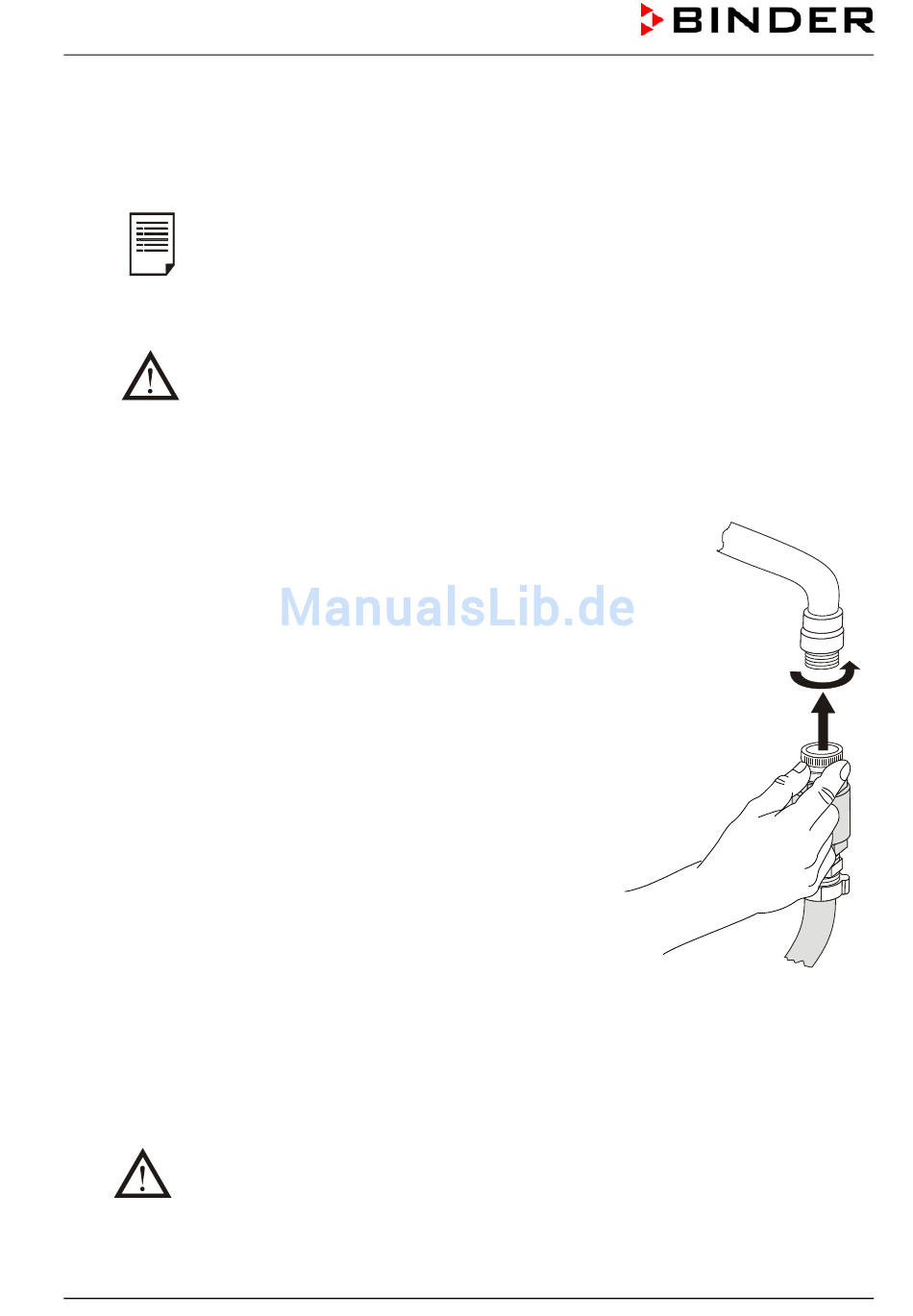

Die vormontierte Einheit aus Schlauchplatzsicherung
und Rückflussverhinderer wird durch Rechtsdrehung auf
einen Wasserhahn mit ½ Zoll Außengewinde aufge-
schraubt. Der Anschluss ist selbstdichtend. Mit einem
Teil des mitgelieferten Schlauchs wird die Verbindung
zwischen Anschlusskit und Gerät hergestellt und beide
Schlauchseiten mit den mitgelieferten Schlauchschellen
gesichert.
Es ist zu empfehlen, den Schlauch als letztes aufzuste-
cken, um Verdrehungen des Schlauchs beim Auf-
schrauben des Sicherheitskits zu vermeiden.
Der Wasserhahn ist nun langsam aufzudrehen, um das
Ansprechen der Schlauchplatzsicherung zu verhindern.
Entriegelung der Schlauchplatzsicherung:
Wurde die Wasserversorgung durch die Schlauchplatzsicherung unterbrochen, muss die
Ursache gefunden und ggf. behoben werden. Der Wasserhahn ist zu schließen. Durch eine
halbe Umdrehung des gerändelten Teils nach links entsperrt sich das Ventil, was durch ein
Klackgeräusch erkennbar ist. Anschließend den gerändelten Teil durch Rechtsdrehung wie-
der gegen den Wasserhahn abdichten und den Wasserhahn wieder langsam öffnen.
Wartung und Überprüfung der Einheit Schlauchplatzsicherung / Rückflussverhinde-
rer:
Durch Kalkablagerung kann die Funktion der beiden Ventile beeinträchtigt werden.
Wir empfehlen deshalb diese beiden Teile einmal jährlich von einer Installations-Fachkraft
demontieren zu lassen um die Ventile von Hand auf Ihre Funktion hin zu überprüfen. Kalkab-
lagerungen können ggf. durch Einlegen in Essigwasser oder Zitronensäure entfernt werden.
Anschließend ist die Funktion und Dichtheit der Einheit zu überprüfen.
Überprüfung: Schnelles Aufdrehen des Wasserhahns bei nicht angeschlossenen Gerät –
das Ventil der Schlauchplatzsicherung muss sofort sperren.
