BAE Sensorverstärker IO-Link
4

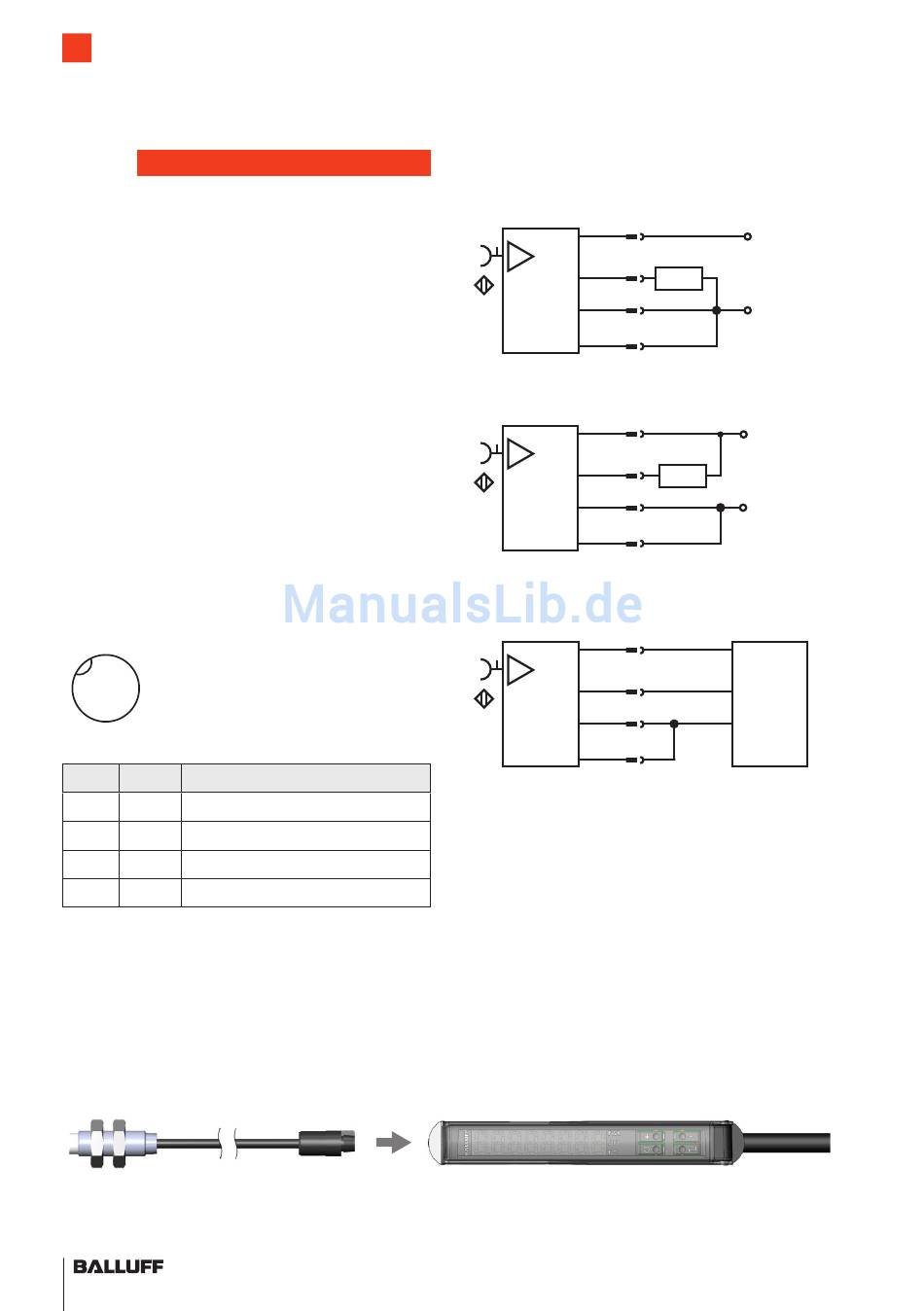

Montage

4.1 Den Verstärker montieren
Folgende Befestigungsarten stehen zur Verfü-
gung:
• Einfache Klemmmontage auf der Hutschiene
nach DIN 35 mm oder 15 mm
• Schraubmontage mit Schrauben M3, Linsen-
kopf
4.2 Den Verstärker anschließen
Der Verstärker kann
Typ BCS...-XXS-... betrieben werden.
4.2.1

Anschlussbelegung

HInwEISE
Der Teachmodus ist nur im SIO-Modus sinnvoll.
Im Normalbetrieb muss die weiße Teach-Leitung
immer mit der blauen Minusleitung verbunden
sein.
1
2 4
3
Pin Farbe Signal
1 BN U +
e
2 WH Teach-Leitung
3 BU U –
e
4 BK Ausgangssignal C/Q
4 deutsch
mit Sensoren vom
4.2.2 SIO-Modus
PNP
BN 1
+
3
BK 4
OUT
BU 3
–
WH 2
ext. prog.
NPN
BN 1
+
3
BK 4
OUT
BU 3
–
WH 2
ext. prog.
4.2.3 IO-Link-Betrieb
BN 1
+
3
BK 4
OUT
BU 3
–
WH 2
ext. prog.
+
–
+
–
+
C/Q
–
Master
