BAE Sensorverstärker IO-Link

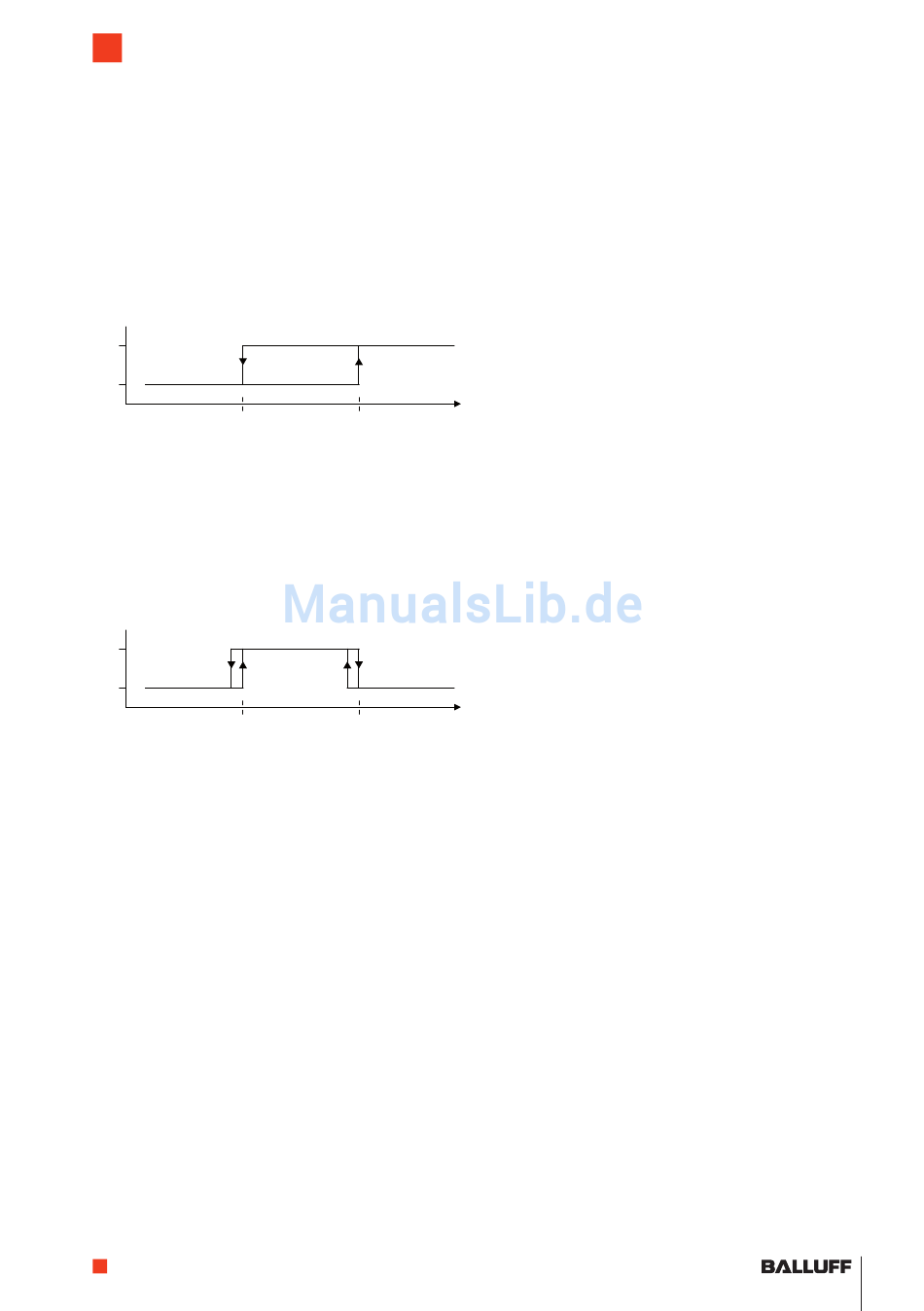

2-Punktschalten
2Pt
Getrenntes Einlernen von Einschaltpunkt (Menü 2
SP1) und Ausschaltpunkt (Menü 2 SP2). Die
Schaltpunkte können weit auseinanderliegen,
z. B. zur Min-Max-Steuerung (Füllstand).
Output
On
Off
SP2
tS: SP2
Fensterfunktion
Wi n
Das System ist nur im Bereich zwischen den
gesetzten Schaltpunkten betätigt.
Output
On
Off
SP2
tS: SP2
Dynamischer Betrieb
dyn
Das System reagiert nur auf hinreichend schnelle
Änderungen der Messgröße (bewegte Objekte).
Statische Zustände (Hintergrund) werden mit
langer Zeitkonstante permanent ausgeregelt
(Ausgang off).
Es ist keine weitere Einstellung erforderlich.
www.balluff.com
6.6.2
Die nachfolgend beschriebene Funktionen stellen
eine Ergänzung der Bedienmöglichkeiten im SIO-
Modus dar. Sie werden über die Teachleitung
(Pin 2) initiert.
HInwEIS
Die Trigger-Funktion ist nur verfügbar, wenn der
IO-Link Parameter AccessLock User Parametri-
zation nicht gesetzt ist.
E t t
Sensor-
Die Einstellung ist besonders geeignet für
SP1
tS: SP1 wert
situationsbedingtes Teachen.
Die Teach-Leitung hat 3 Zustände:
• offen
• nach U
• nach GND
Die Einstellungen sind sofort wirksam.
Teach-Leitung inaktiv
oF F
Es ist kein externes Triggern möglich.
HInwEIS
Sensor-
SP1
Im Normalbetrieb muss die weiße Teach-Leitung
tS: SP1
wert
immer mit der blauen Minusleitung verbunden
sein.
Der hohe Teachwert wird SP1 zugeordnet:
• größere Bedämpfung
• kleinerer Objektabstand
Der niedrige Teachwert wird SP2 zugeordnet:
• niedrigere Bedämpfung
• größerer Objektabstand
Teach-Leitung aktiv
t E A
Der externe Teachvorgang ist für die Schaltmodi
Std, 2Pt und Win vorgesehen.
HInwEIS
Jeder Teachvorgang speichert die Einstellung.
Es sind max. 300.000 Zyklen möglich.

Externe Trigger einstellen

bat
deutsch 9
